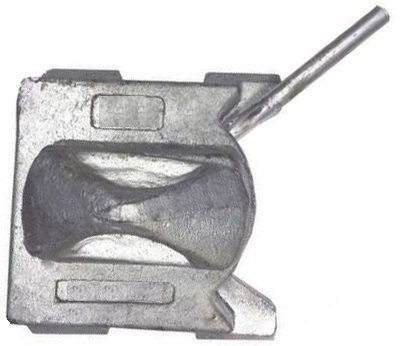

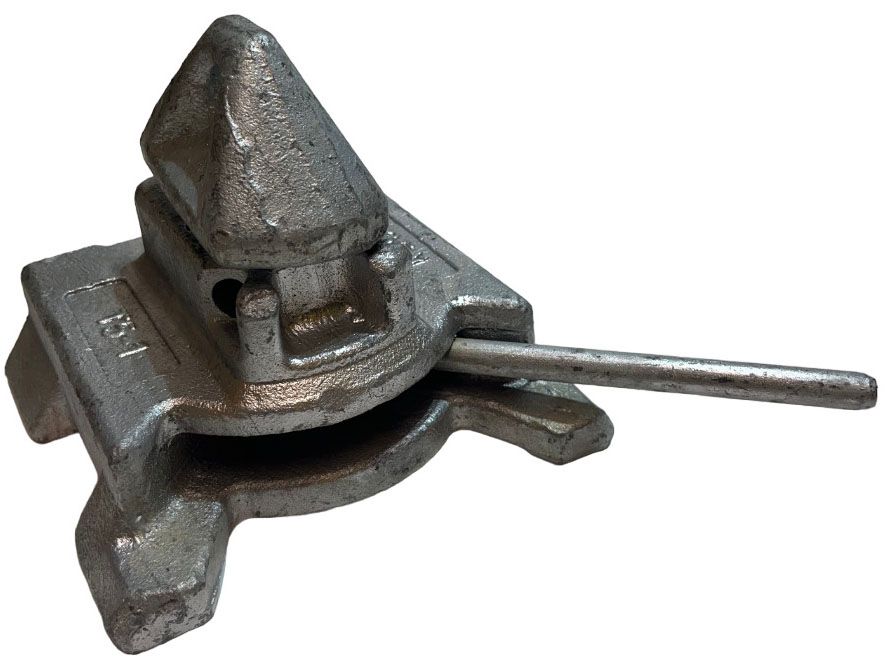

Твистлок палубный «Ласточкин хвост» B55, T5-1

Палубный замок-твистлок «Ласточкин хвост» B55, T5-1 предназначен для надежного крепления морских контейнеров к палубе грузовых судов, барж и специализированных платформ в нижних углах первого яруса. Устройство устанавливается скошенным основанием в приварные палубные карманы (Dovetail Foundations) со скосом 55° и фиксирует нижний угловой фитинг контейнера поворотным конусом. Конструкция рассчитана на восприятие колоссальных динамических нагрузок, предотвращая продольный сдвиг и опрокидывание тары при бортовой и килевой качке. Изделие выполнено из высокопрочных сплавов: кованого штыря из стали 42CrMo, литого корпуса ZG270-500 и внутренних элементов из нержавеющей стали. Съемное исполнение замка позволяет оперативно освобождать палубу для перевозки штучных или негабаритных грузов, когда контейнеры не транспортируются.

Перед подъемом или перемещением контейнера обязательно убедитесь, что рукоятки всех замков переведены в крайнее положение «закрыто» и зафиксированы.

Преимущества

• Колоссальная несущая способность: безопасная рабочая нагрузка (SWL) составляет 25 тонн на растяжение и 21 тонну на сдвиг при разрушающей нагрузке (BL) до 50 тонн.
• Быстрый монтаж и съем: замок задвигается в приварной карман B55 вручную без специального инструмента и легко снимается при смене типа груза.
• Стойкость к морской коррозии: защитное грунтование толщиной 75 мкм и детали из нержавеющей стали исключают заклинивание в соленой воде.
• Надежная посадка без люфта: клиновидные грани с углом скоса 55° обеспечивают плотную фиксацию в гнезде под весом контейнера.

Сферы применения

• Морские суда-контейнеровозы и сухогрузы: фиксация первого яруса 20-, 40- и 45-футовых контейнеров на палубах и люковых крышках с основаниями Dovetail B55.
• Морские и речные баржи: раскрепление контейнеров и блочного оборудования при перевозке по водным путям.
• Терминальные тележки и ролл-трейлеры (Mafi): оснащение портовых тяжеловозных платформ под быструю перевалку контейнеров.
• Специализированные ж/д платформы и автотралы: монтаж на рамах, где требуется съемный крепеж для чередования типов перевозимого груза.

Инструкция по применению

1. Подготовка основания: очистите приварной палубный карман B55 от окалины, песка, наледи и грязи.
2. Монтаж твистлока: задвиньте клиновидное основание замка T5-1 в палубное гнездо до упора.
3. Открытие замка: переведите рукоятку в положение «открыто», сориентировав конусную головку вдоль овального паза углового фитинга.

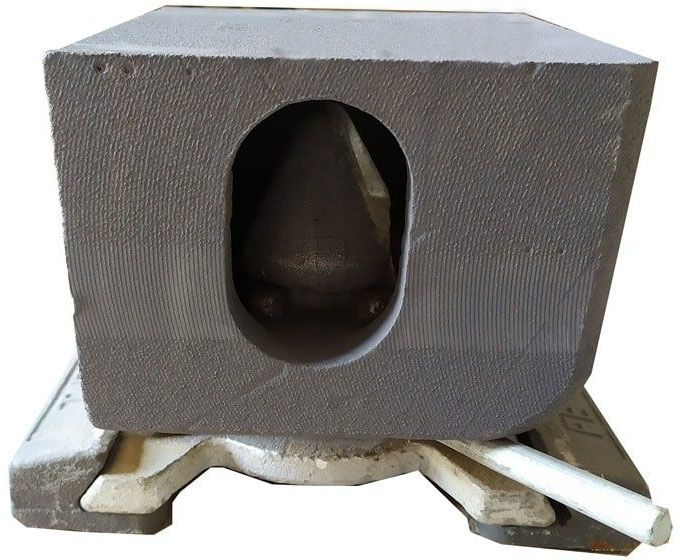

4. Посадка контейнера: плавно опустите контейнер так, чтобы поворотные конусы твистлоков вошли в нижние угловые фитинги первого яруса.
5. Фиксация: поверните рукоятку замка на 90° в положение «закрыто» до срабатывания внутреннего фиксатора.

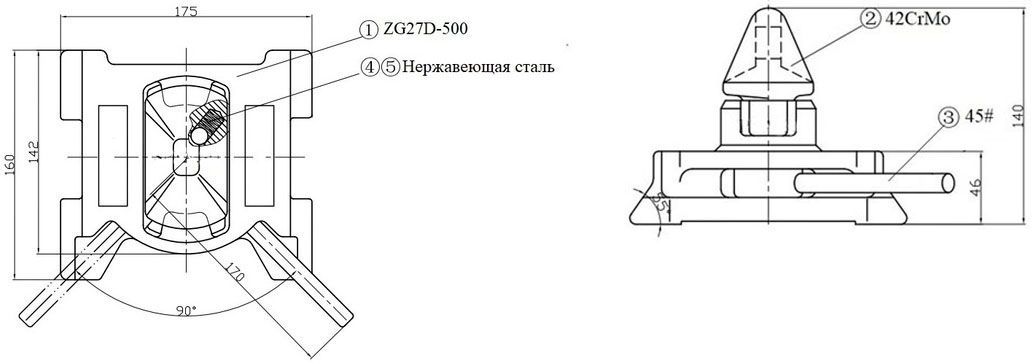

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  7000
• Артикул
  T5-1
• Материал
  Нержавеющая сталь
