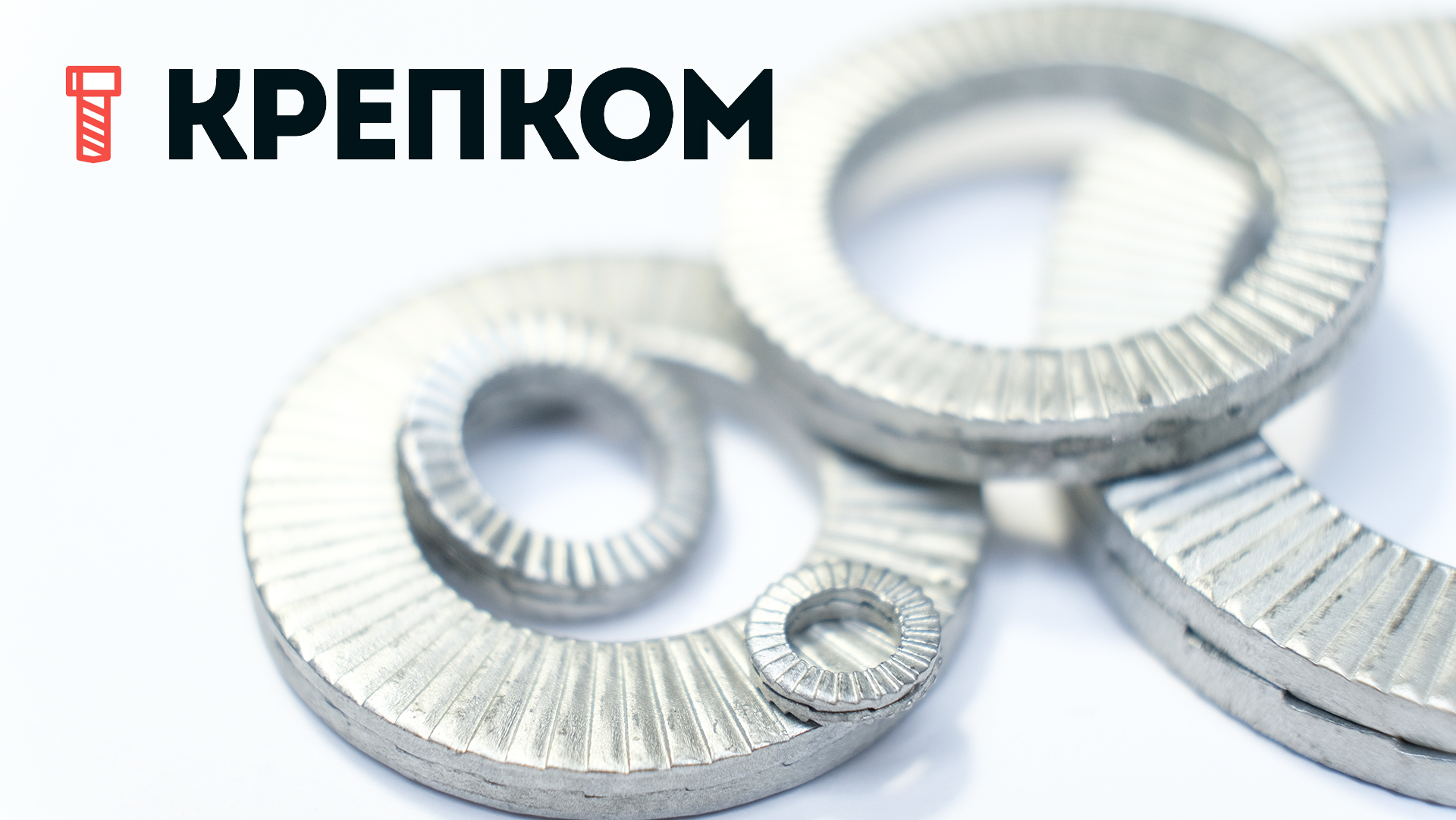

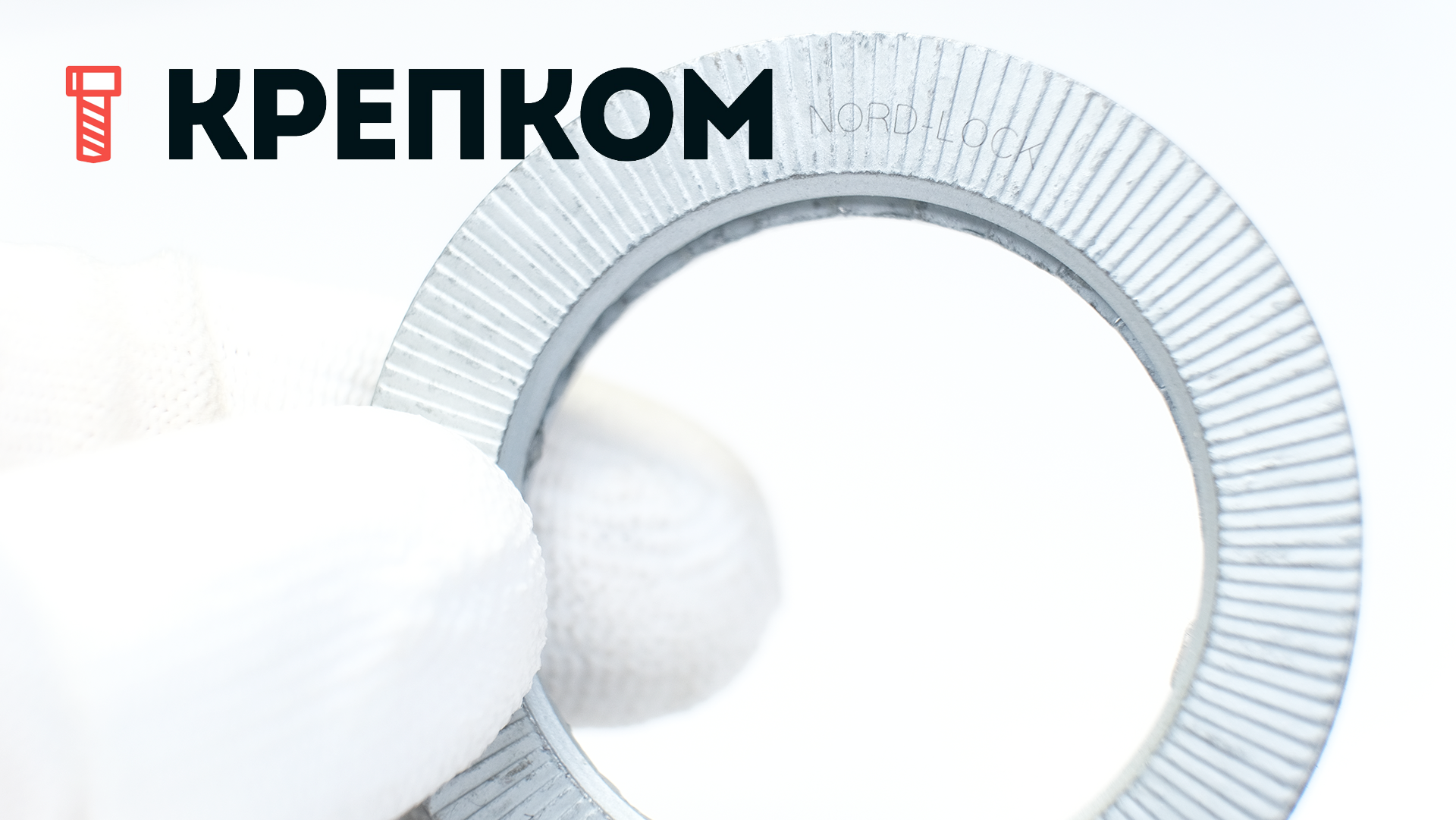

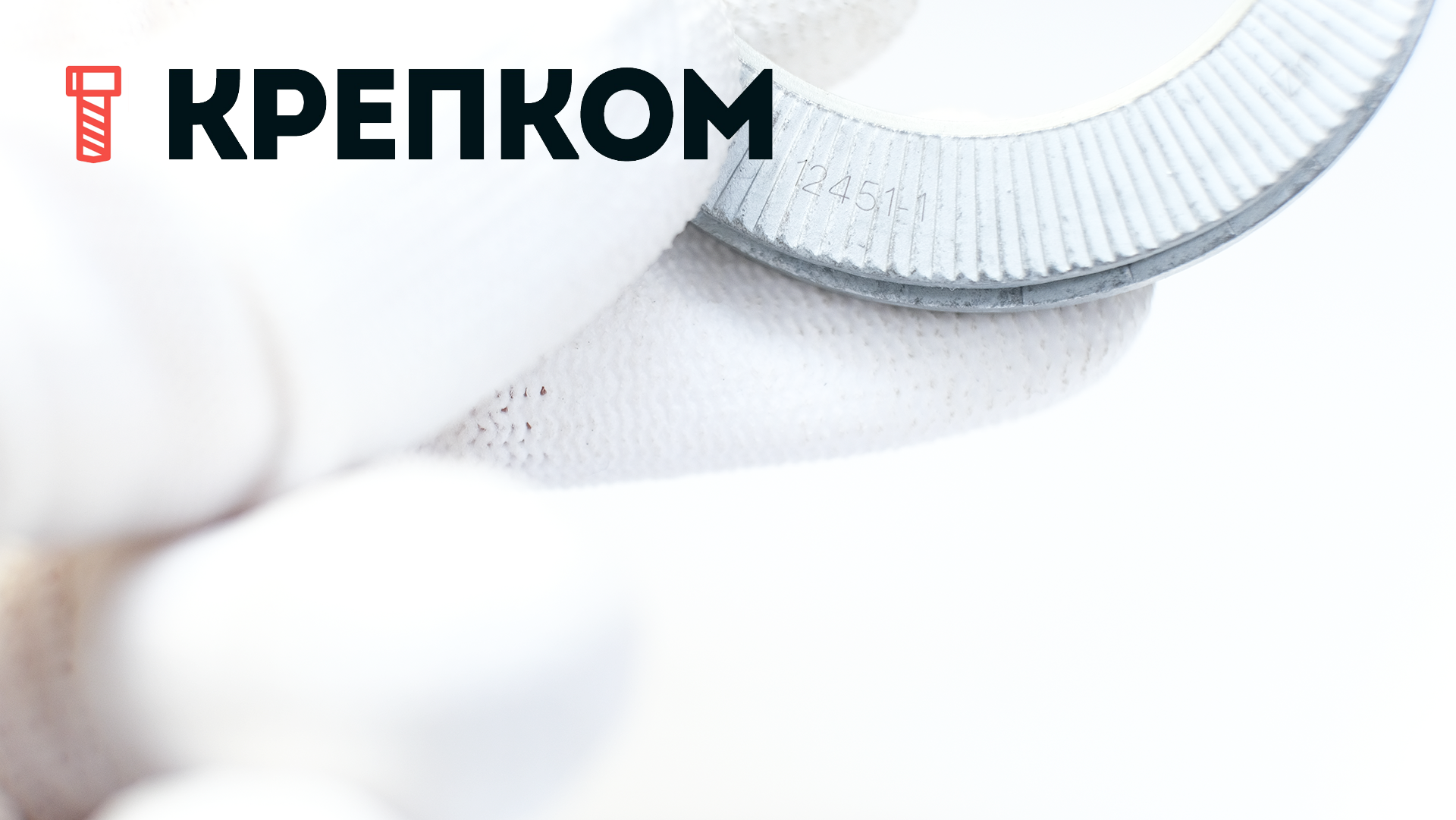

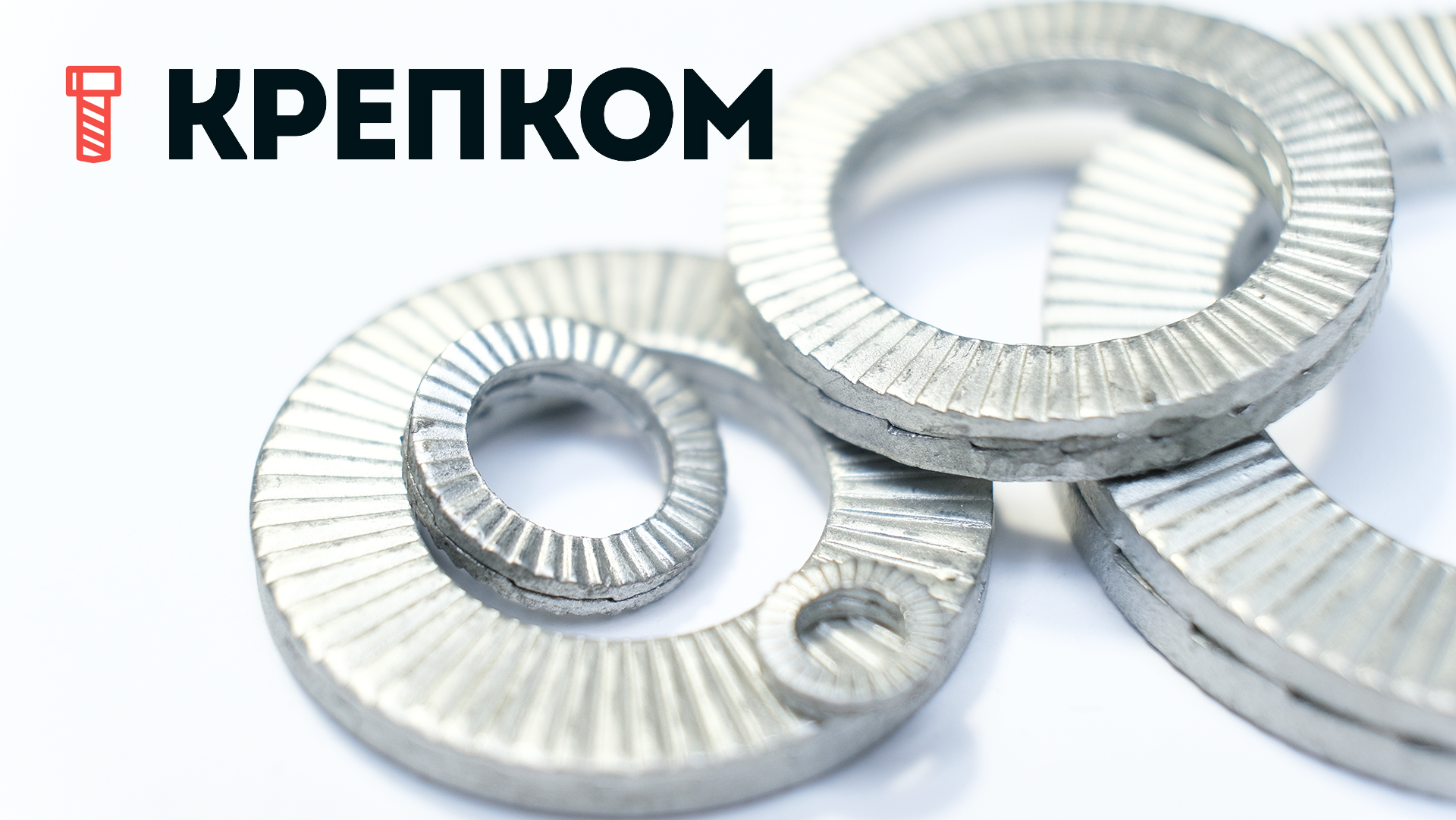

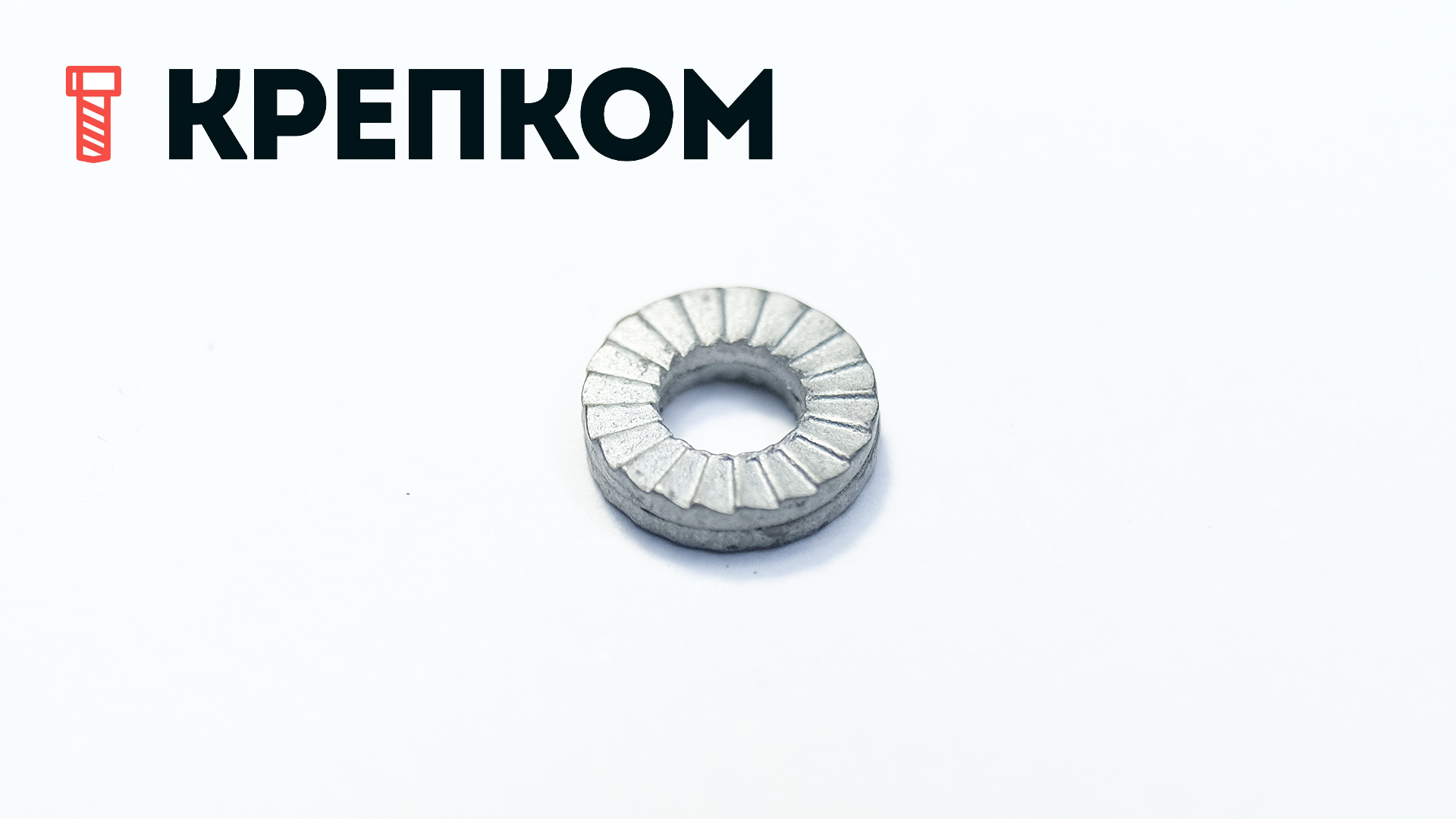

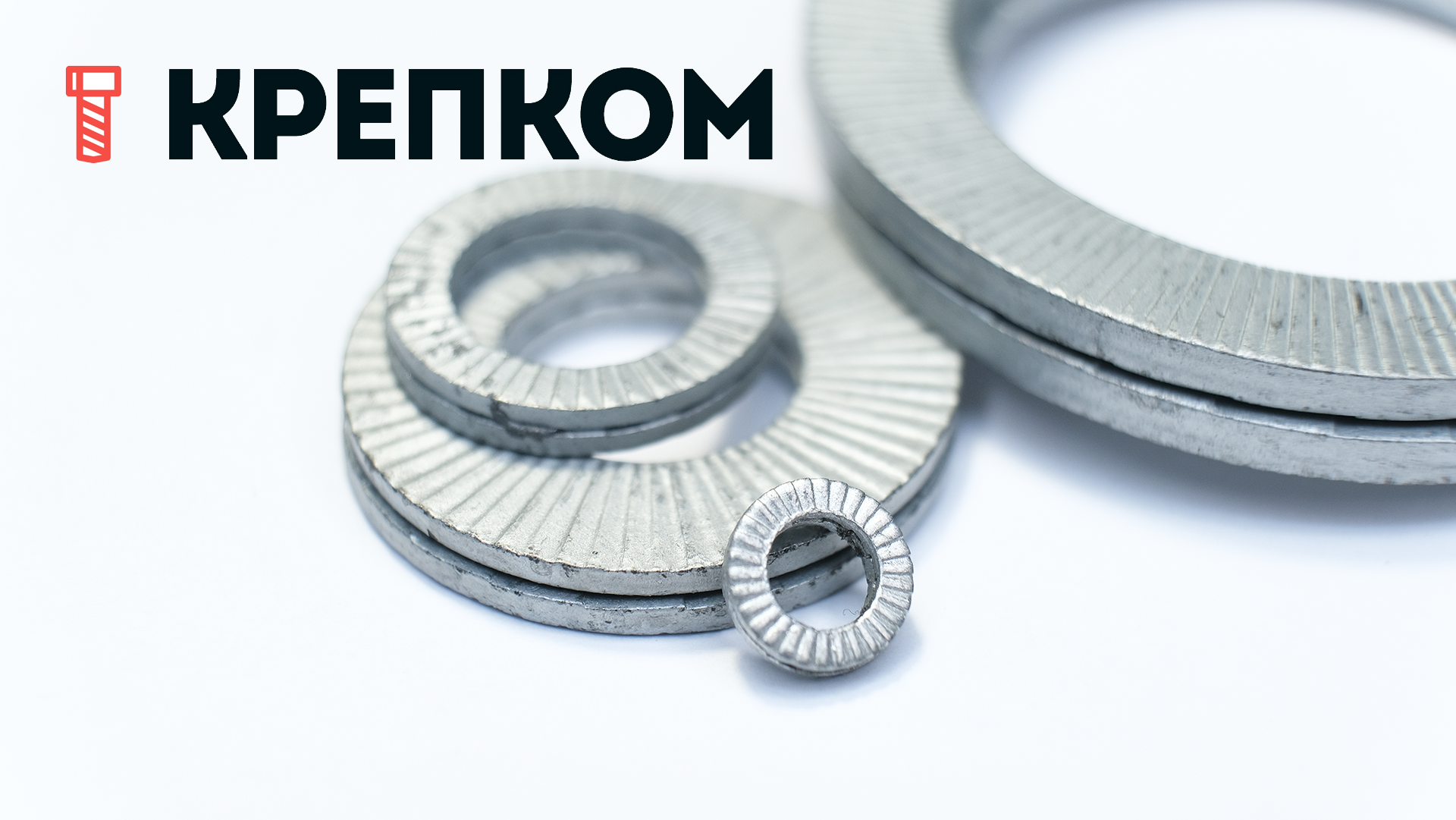

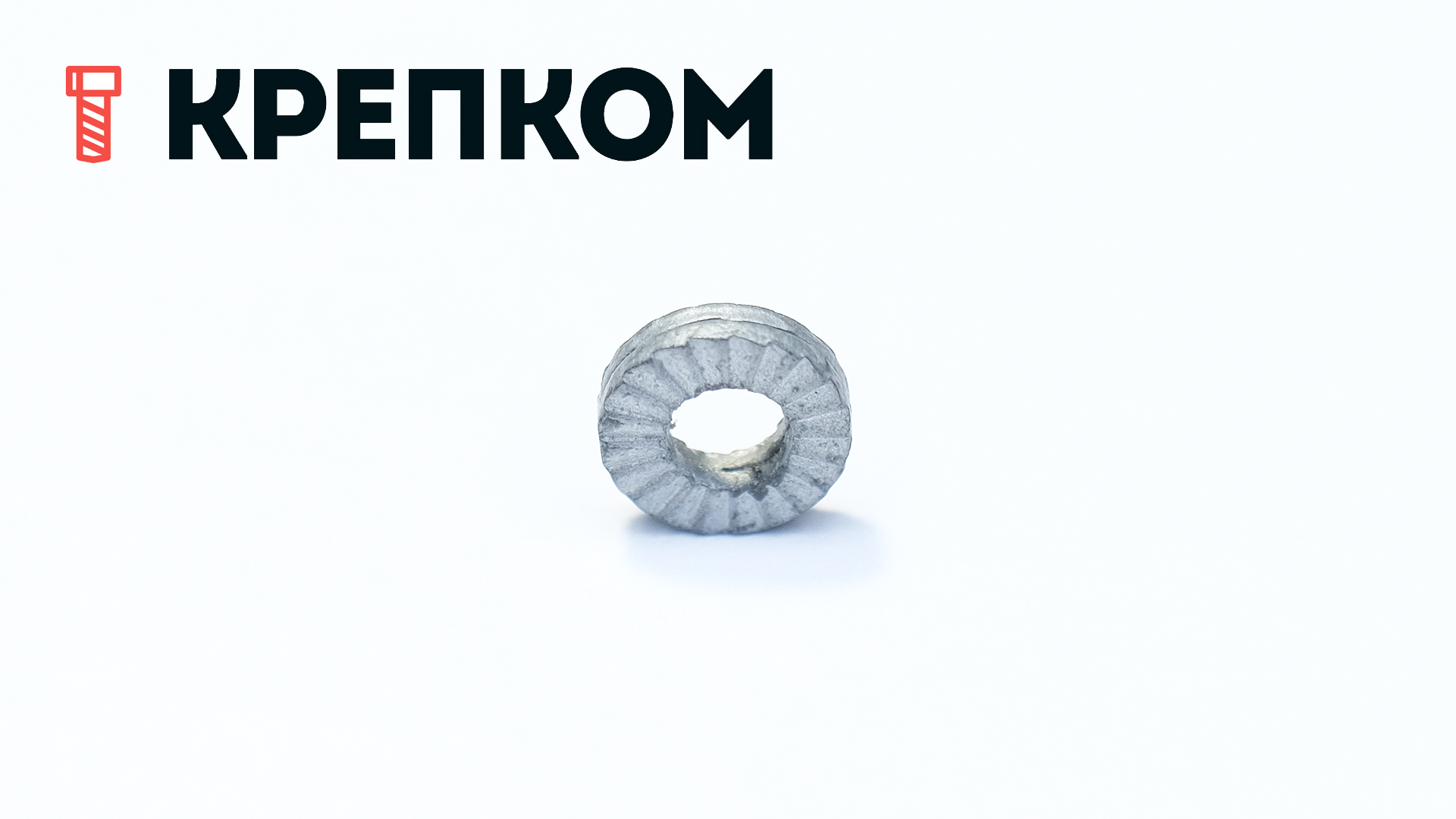

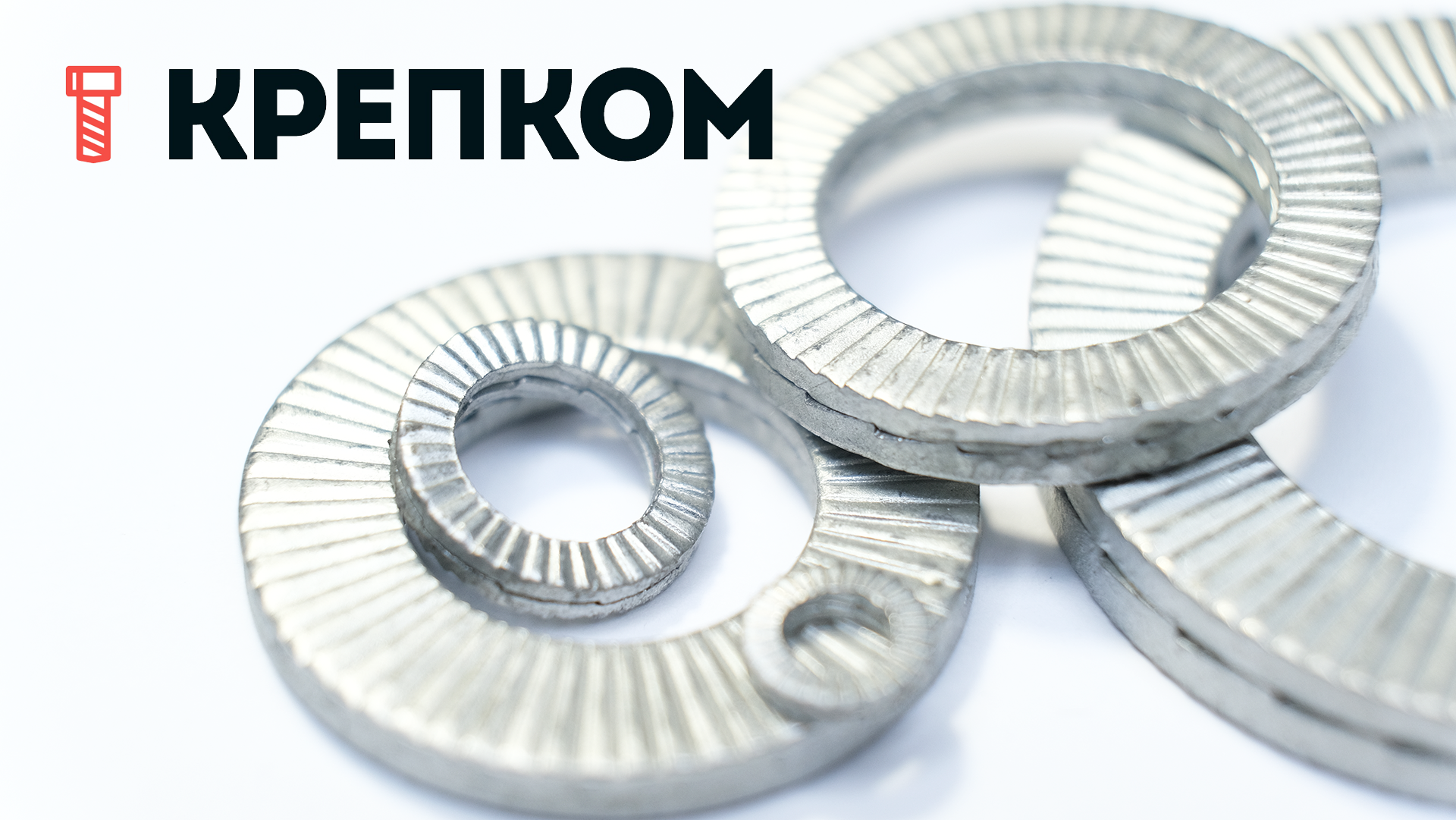

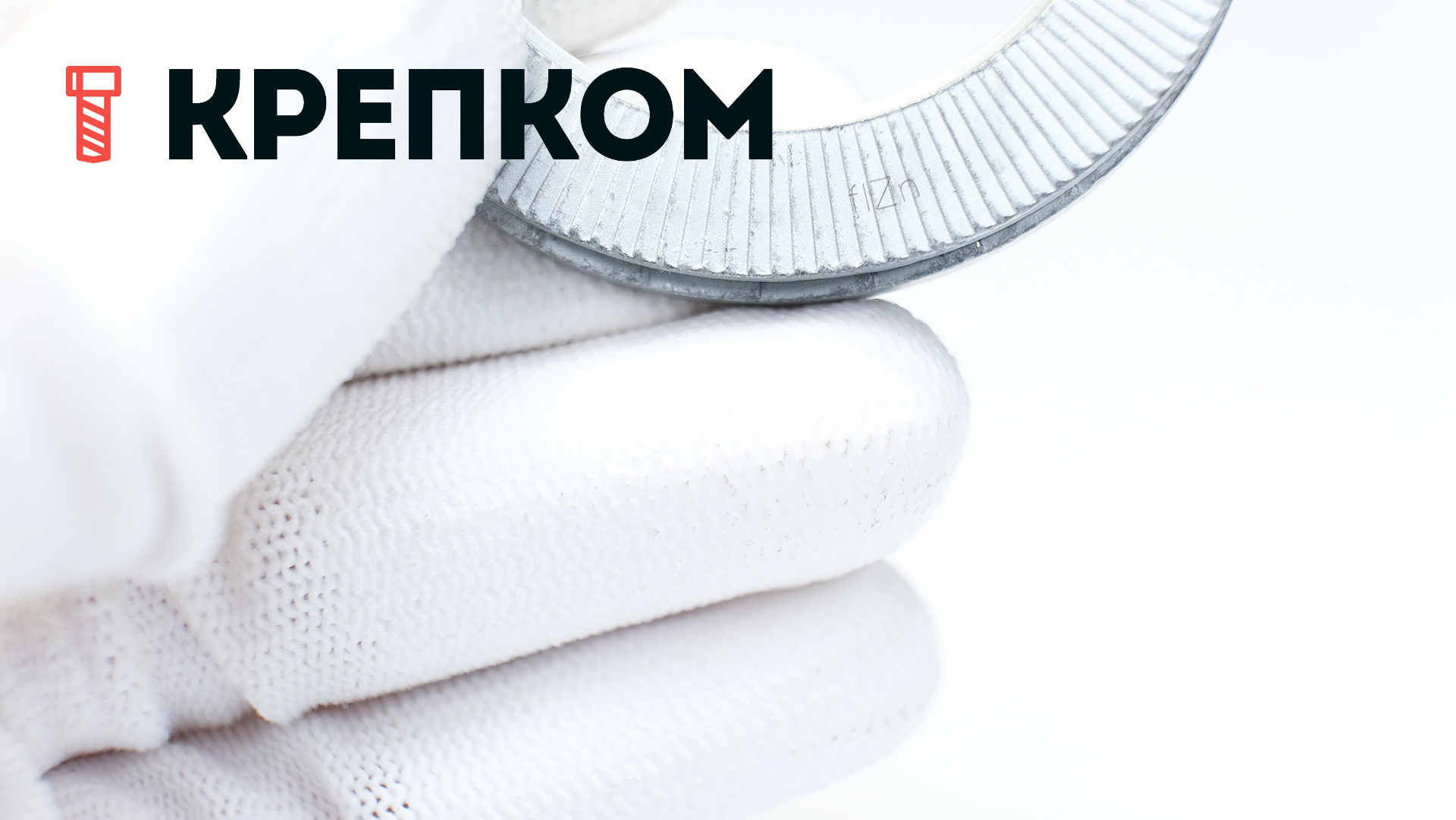

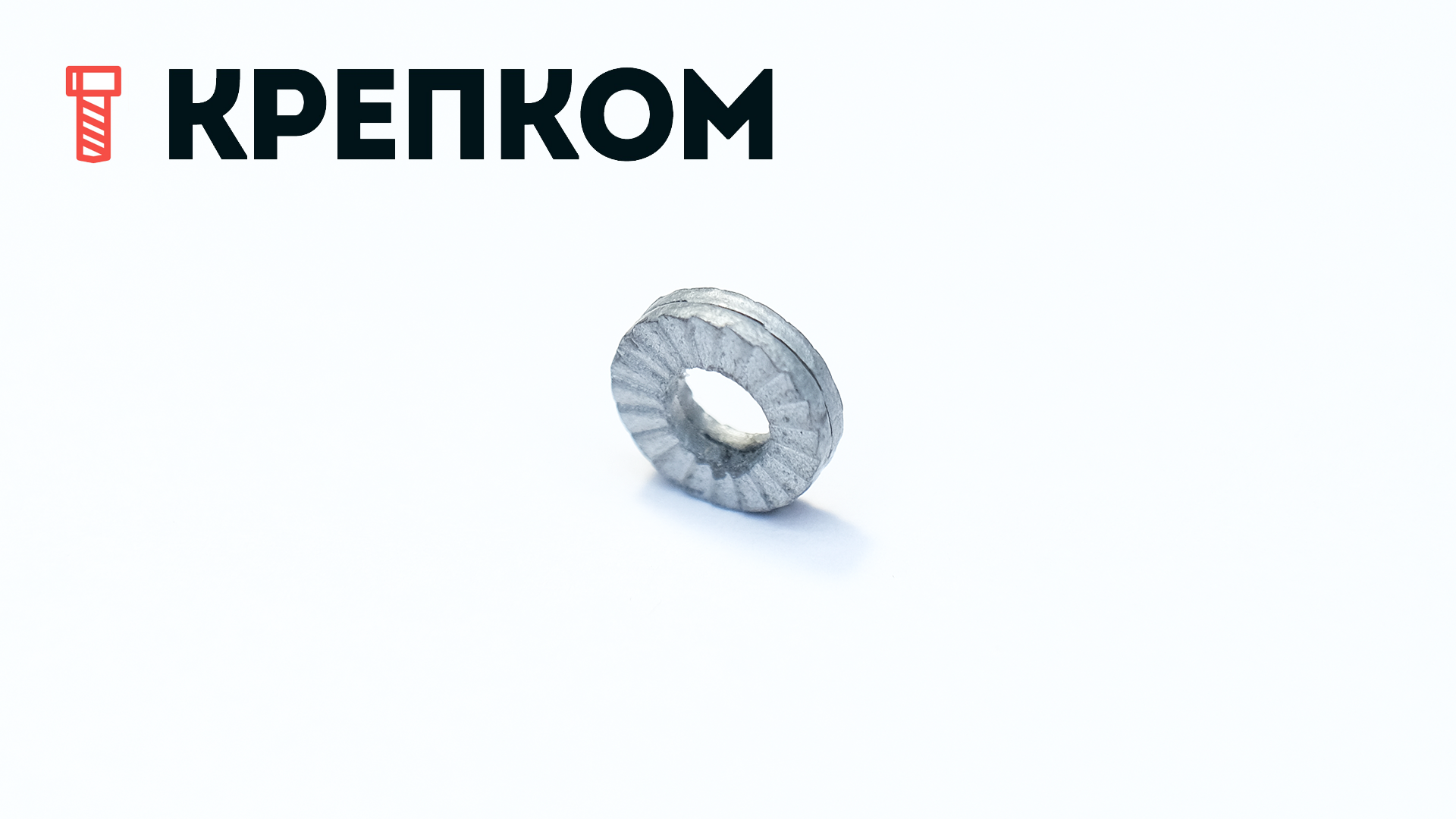

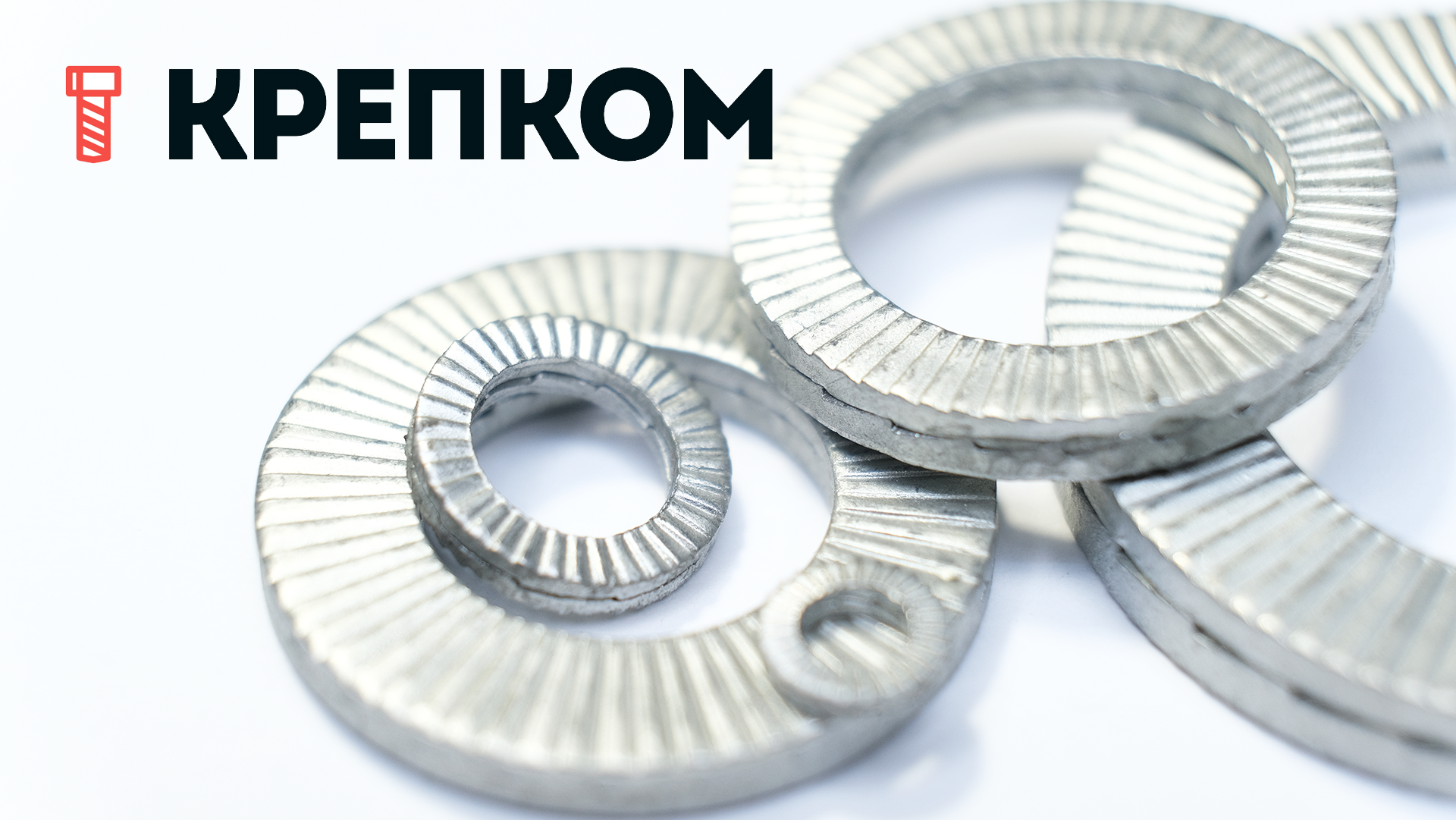

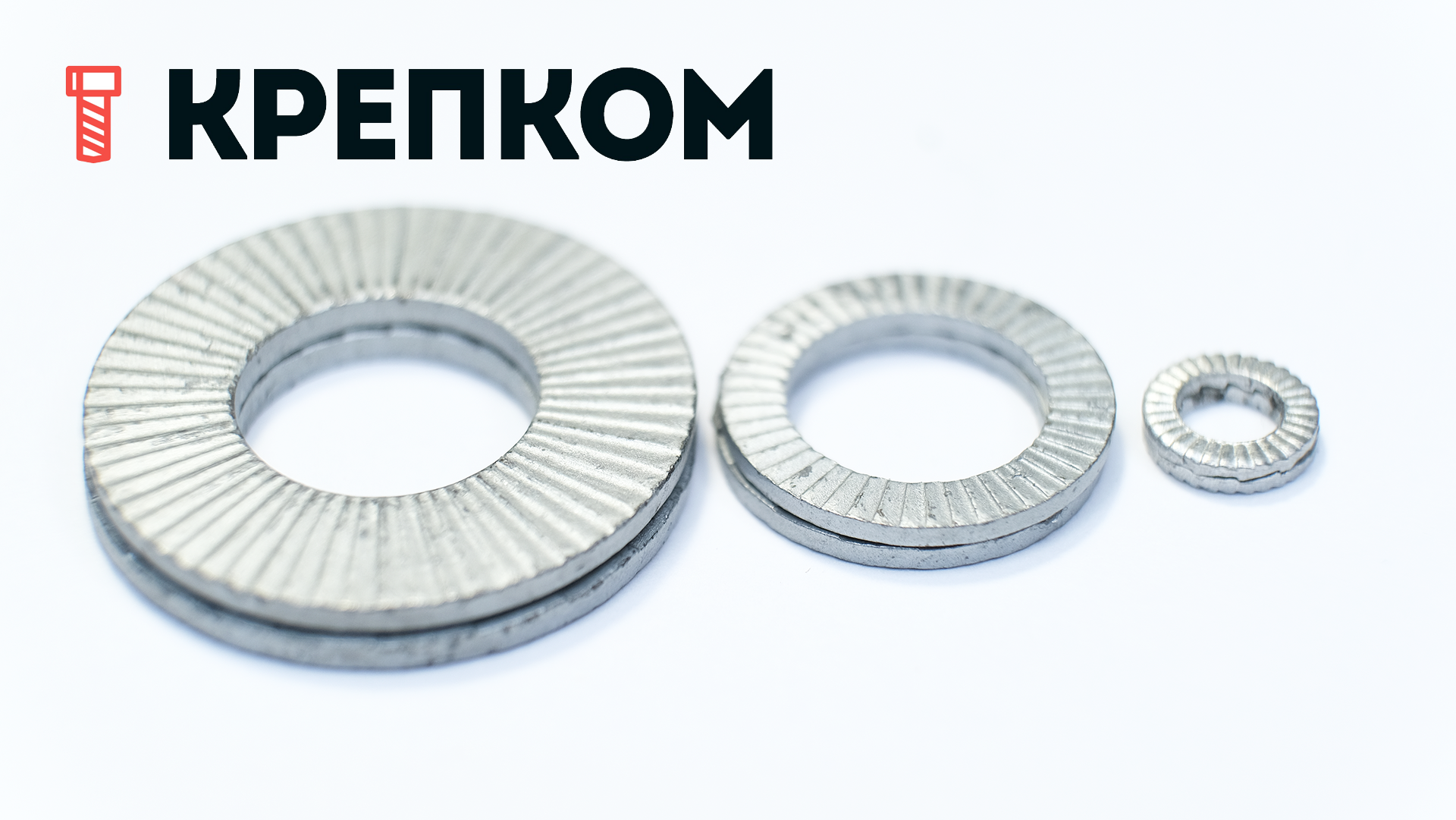

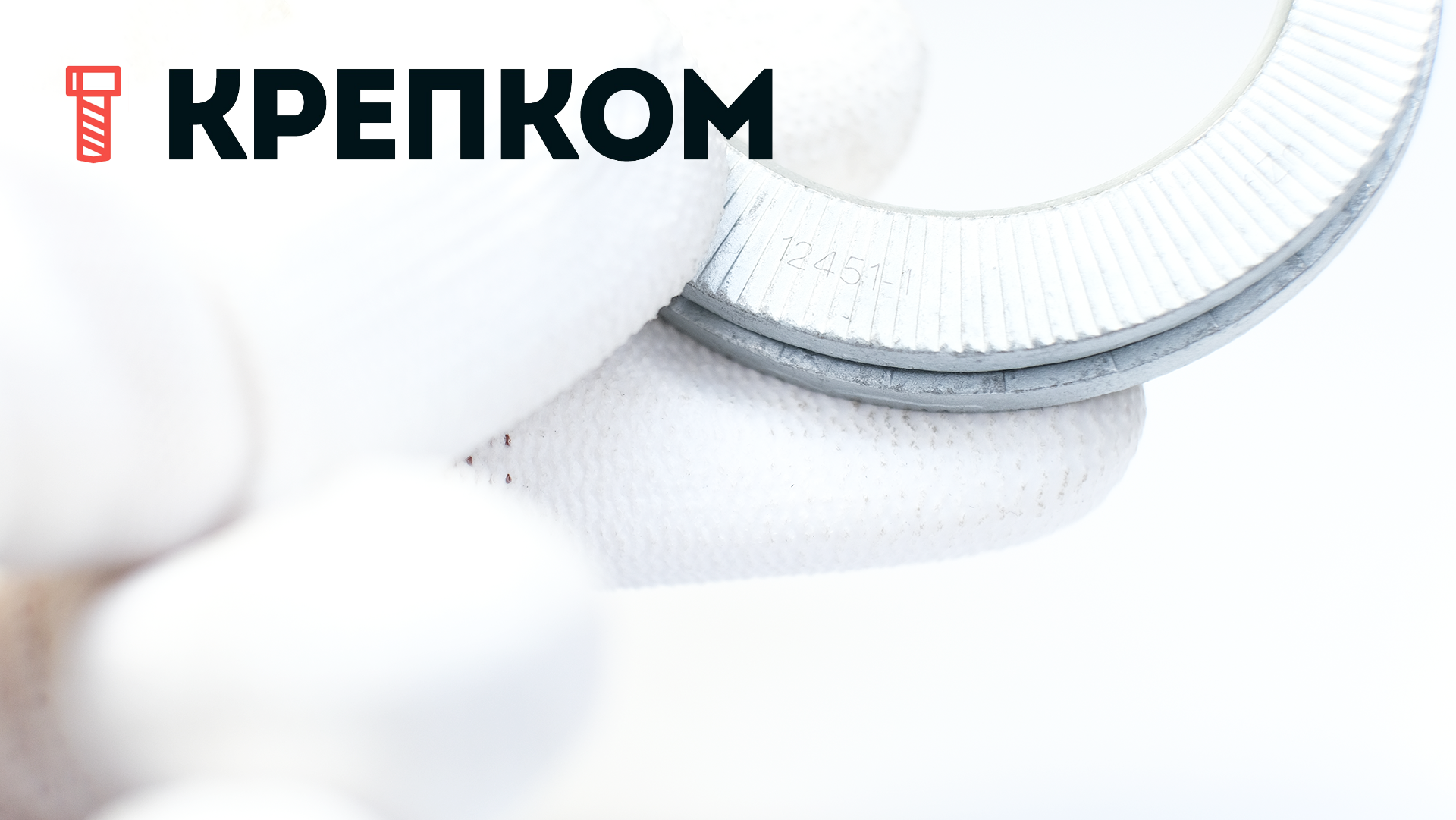

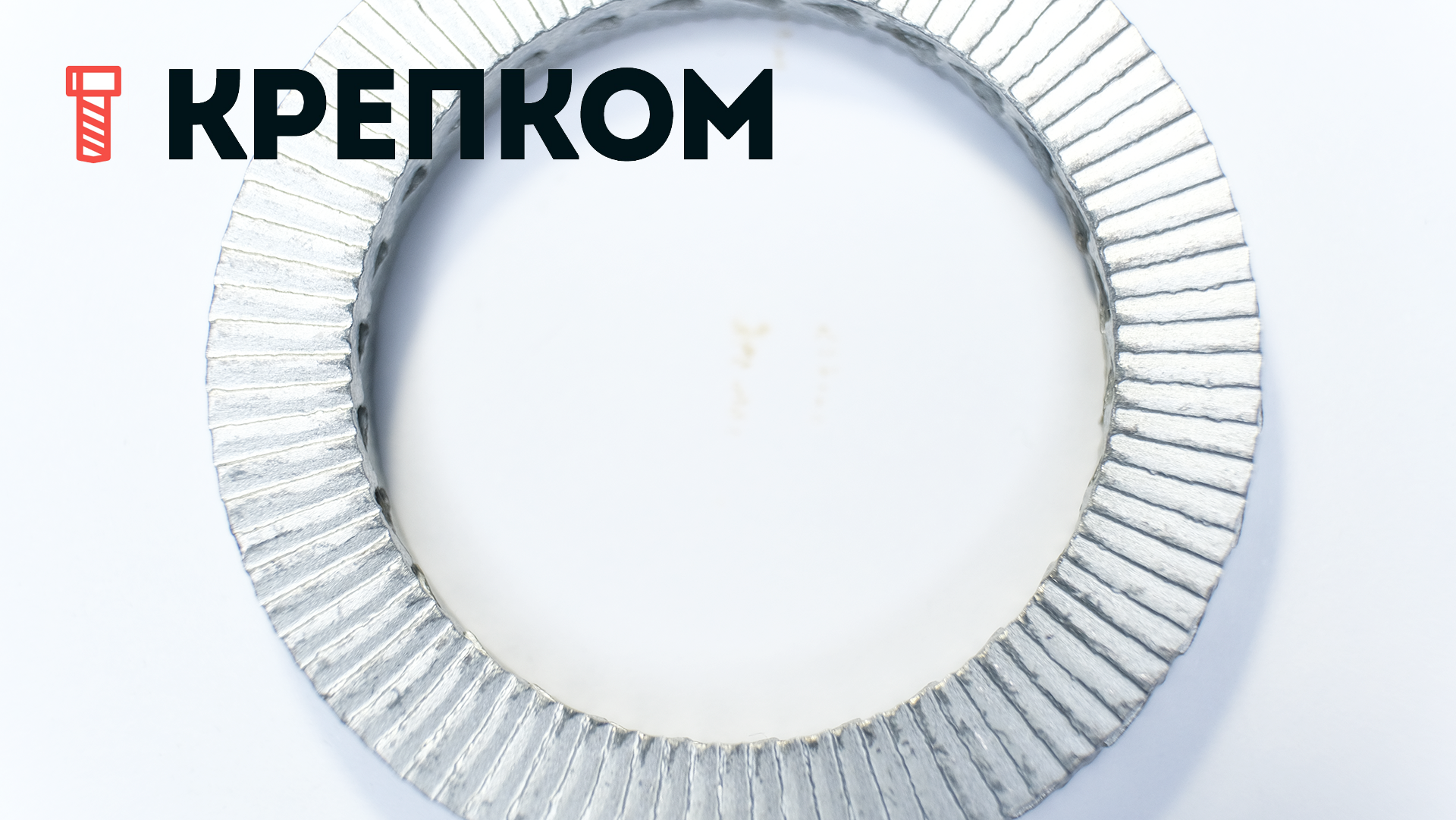

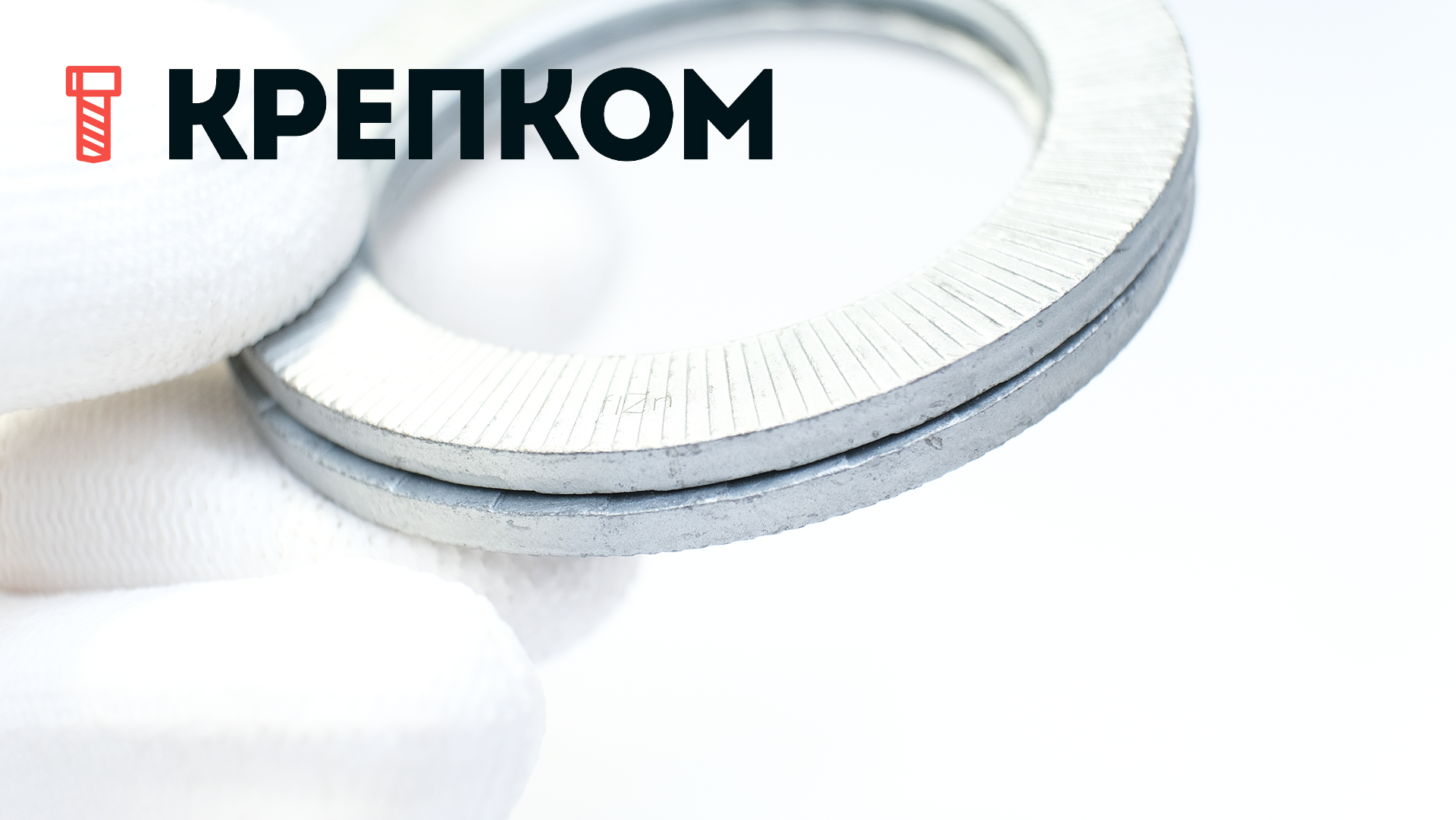

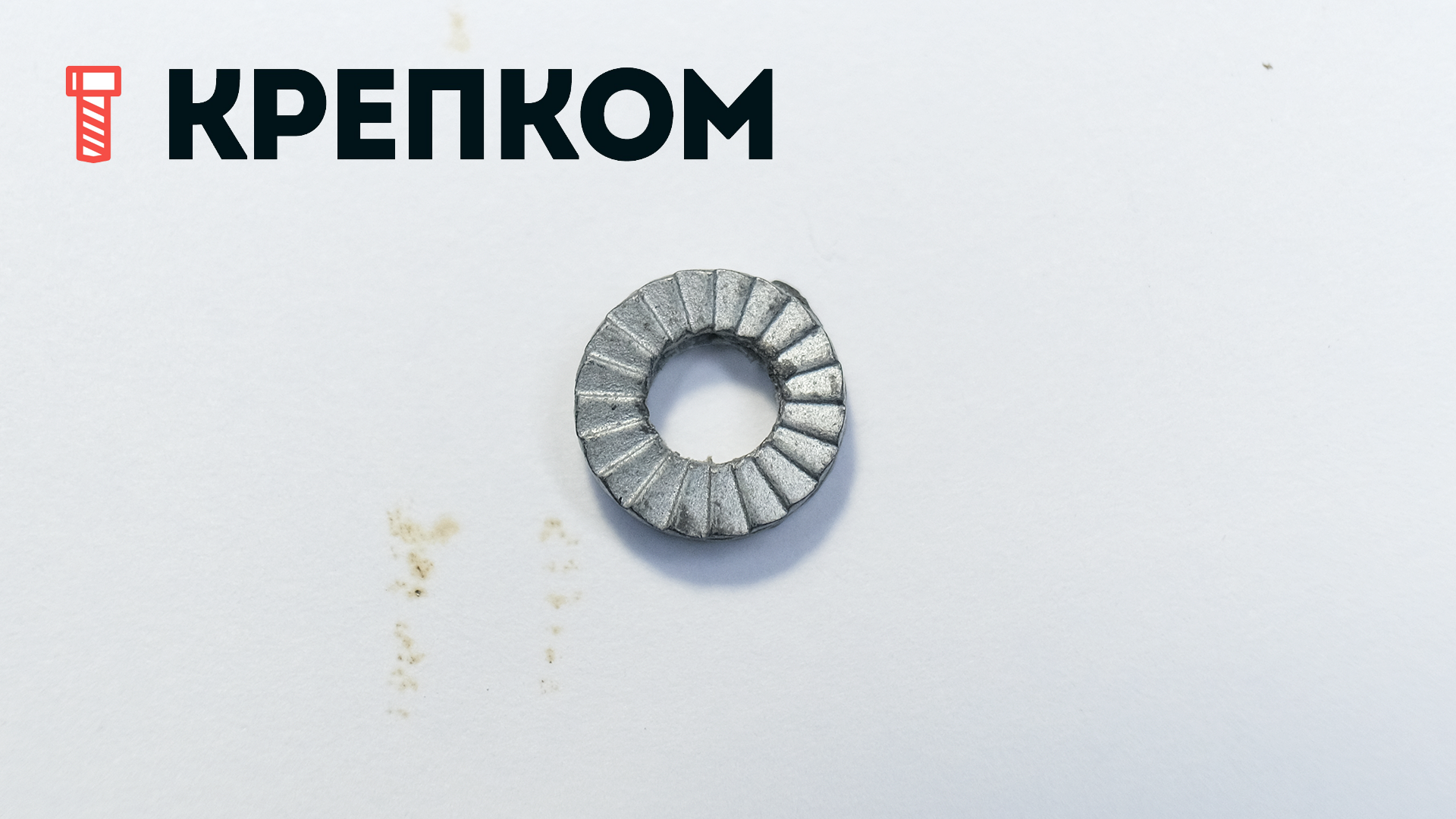

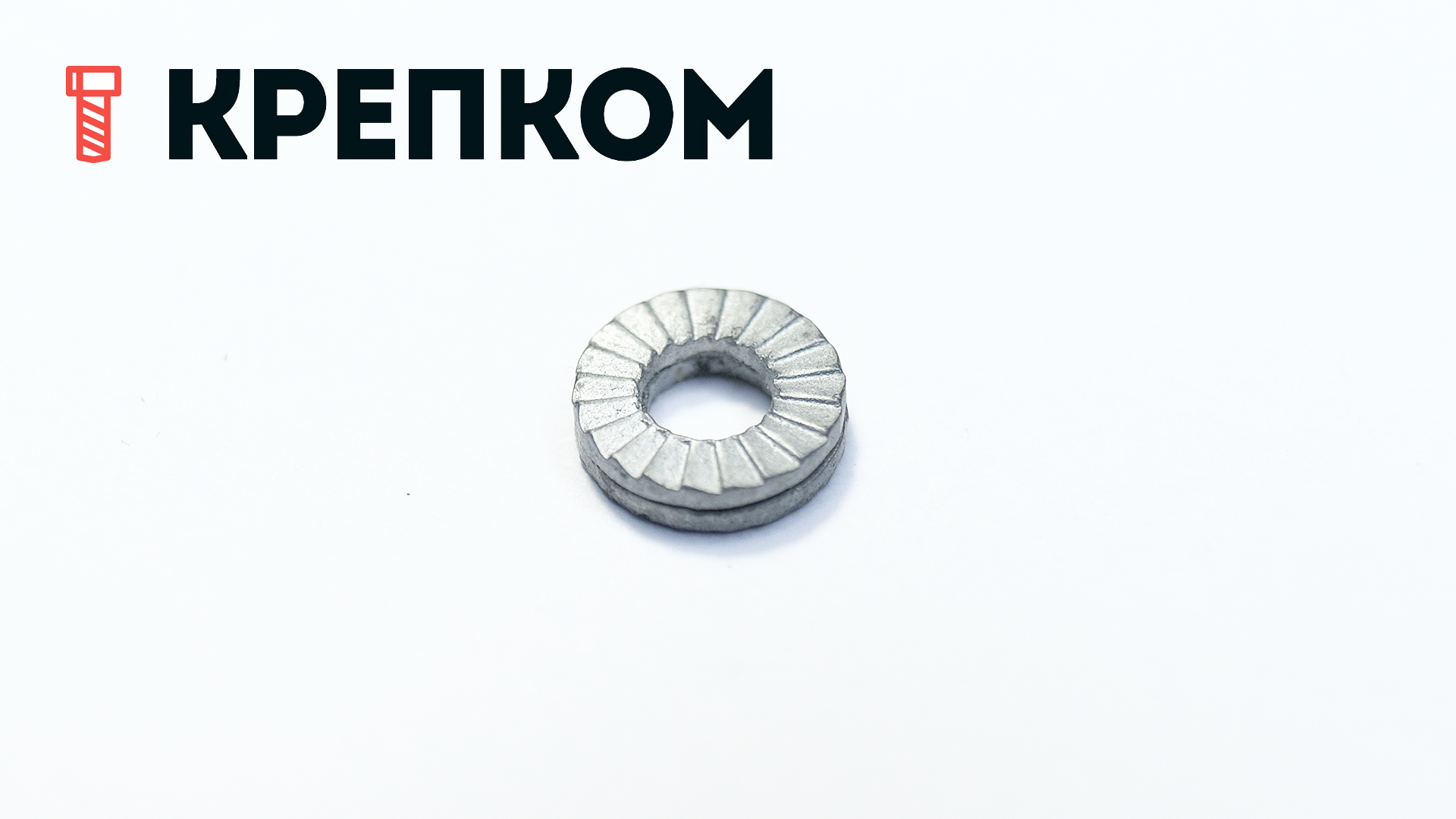

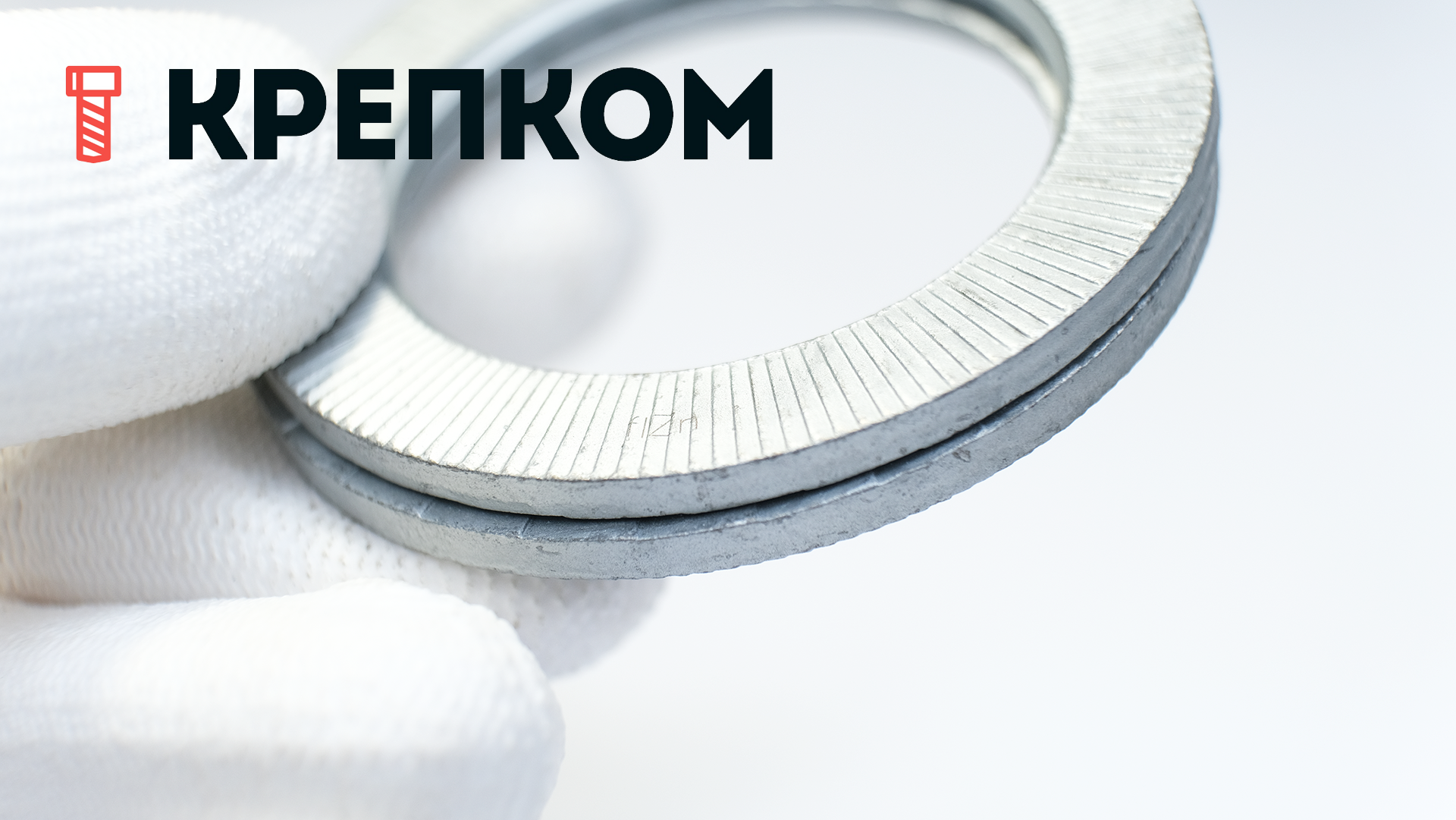

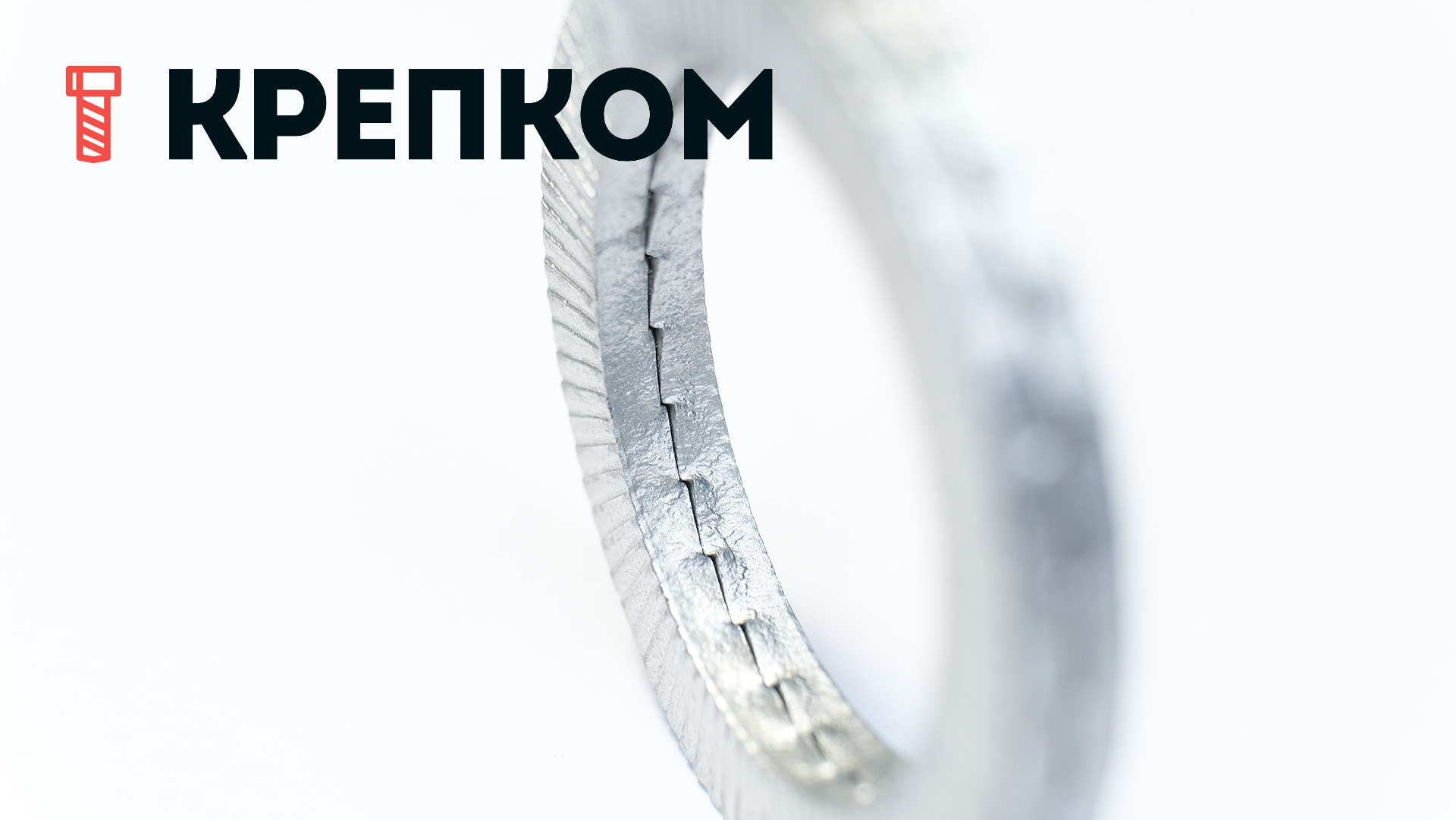

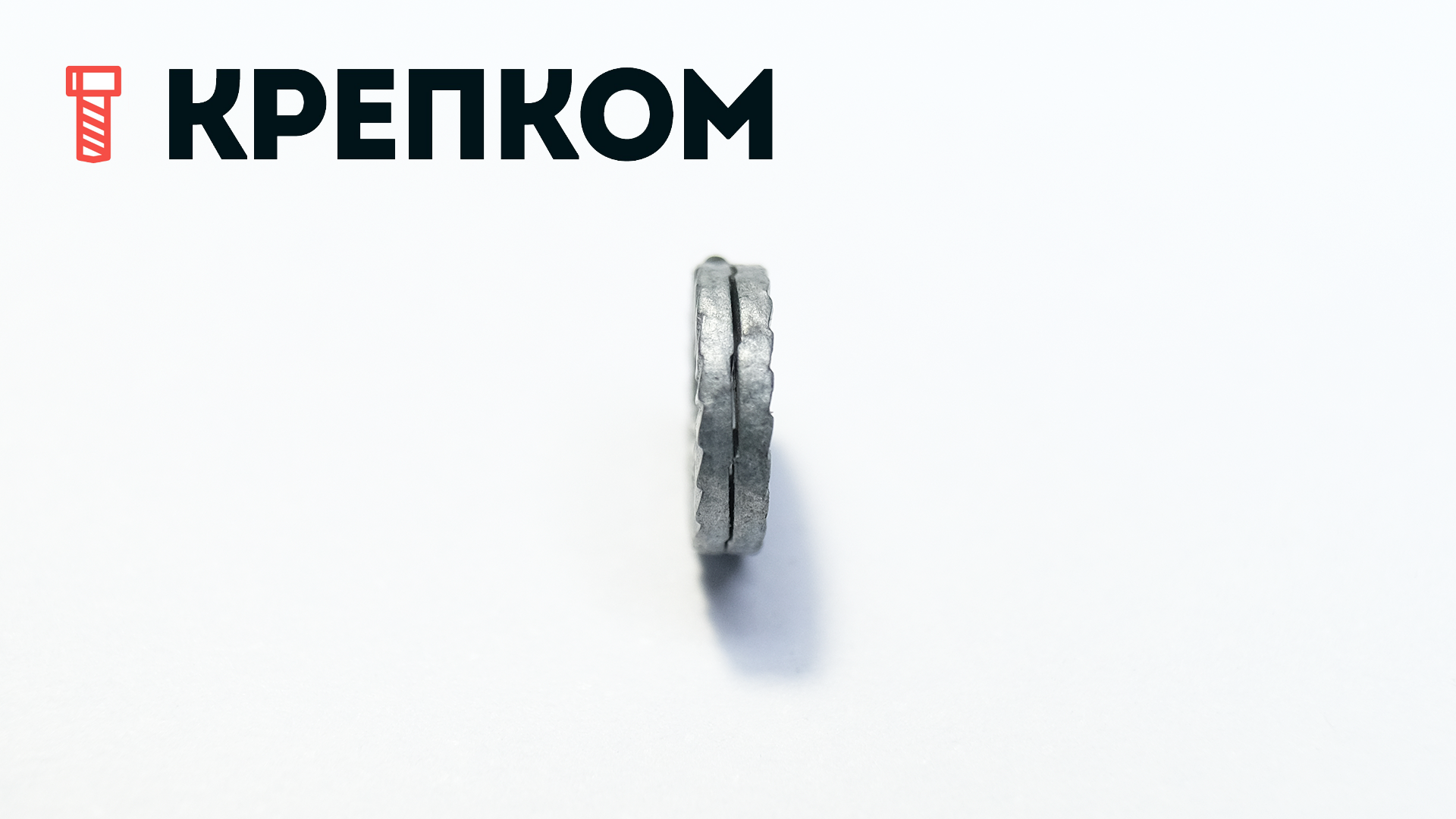

Стопорная шайба Nord-Lock, сталь с покрытием Delta Protekt
Код товара: WN00025330
Внешний вид товара может отличаться от представленного на изображении
- Лучшее решение для вибрационных нагрузок.
- Антикоррозийное покрытие Delta Protekt (покрытие до 15 мкм).
- Минимум 1000 ч в солевом тумане.
- Фиксируют соединения за счёт натяжения, а не трения.
- Твердость: ≥ 465 HV1.
- Используется с болтами класса прочности до 12.9
- Температурный режим: от -20°C до 200°C.
- Рекомендуется применять смазку при сборке соединения.
- сертифицирована институтом TÜV по параметрам качества и безопасности.
- Шайбы могут быть использованы повторно без потери качества.
1364
шт
43
руб.
30
руб.
1 шт
27763
шт
42
руб.
29
руб.
1 шт
109
шт
2700
руб.
1890
руб.
250 шт
54
шт
5100
руб.
3570
руб.
500 шт
27
шт
9600
руб.
6720
руб.
1000 шт
7970
шт
86
руб.
60
руб.
1 шт
197503
шт
45
руб.
32
руб.
1 шт
787
шт
3150
руб.
2205
руб.
250 шт
393
шт
5950
руб.
4165
руб.
500 шт
195
шт
11200
руб.
7840
руб.
1000 шт
3664
шт
63
руб.
44
руб.
1 шт
416305
шт
45
руб.
32
руб.
1 шт
1664
шт
3600
руб.
2520
руб.
250 шт
832
шт
6800
руб.
4760
руб.
500 шт
415
шт
12800
руб.
8960
руб.
1000 шт
264455
шт
49
руб.
1 шт
1057
шт
14000
руб.
250 шт
528
шт
22400
руб.
500 шт
264
шт
40320
руб.
1000 шт
Показать ещё

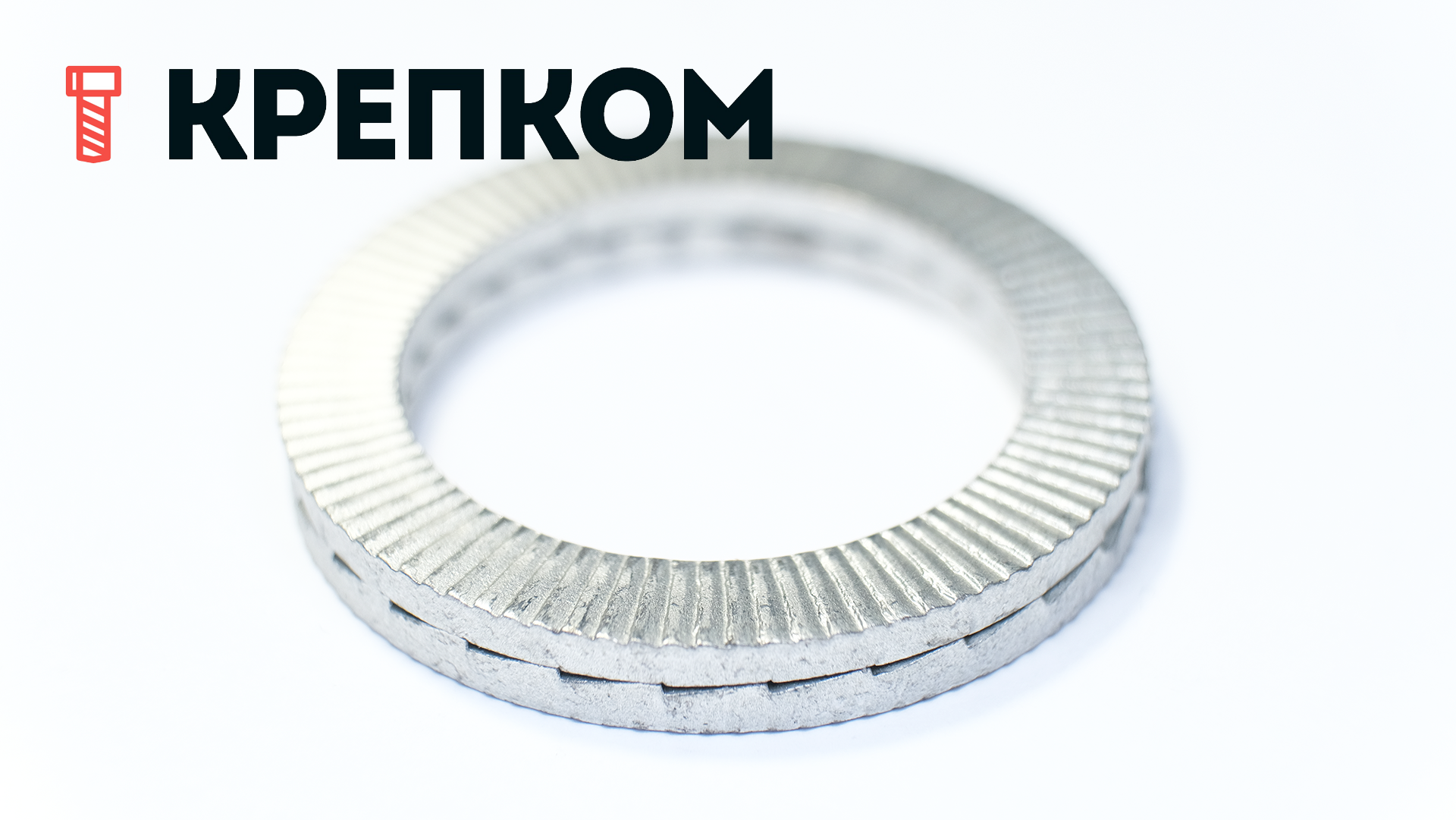

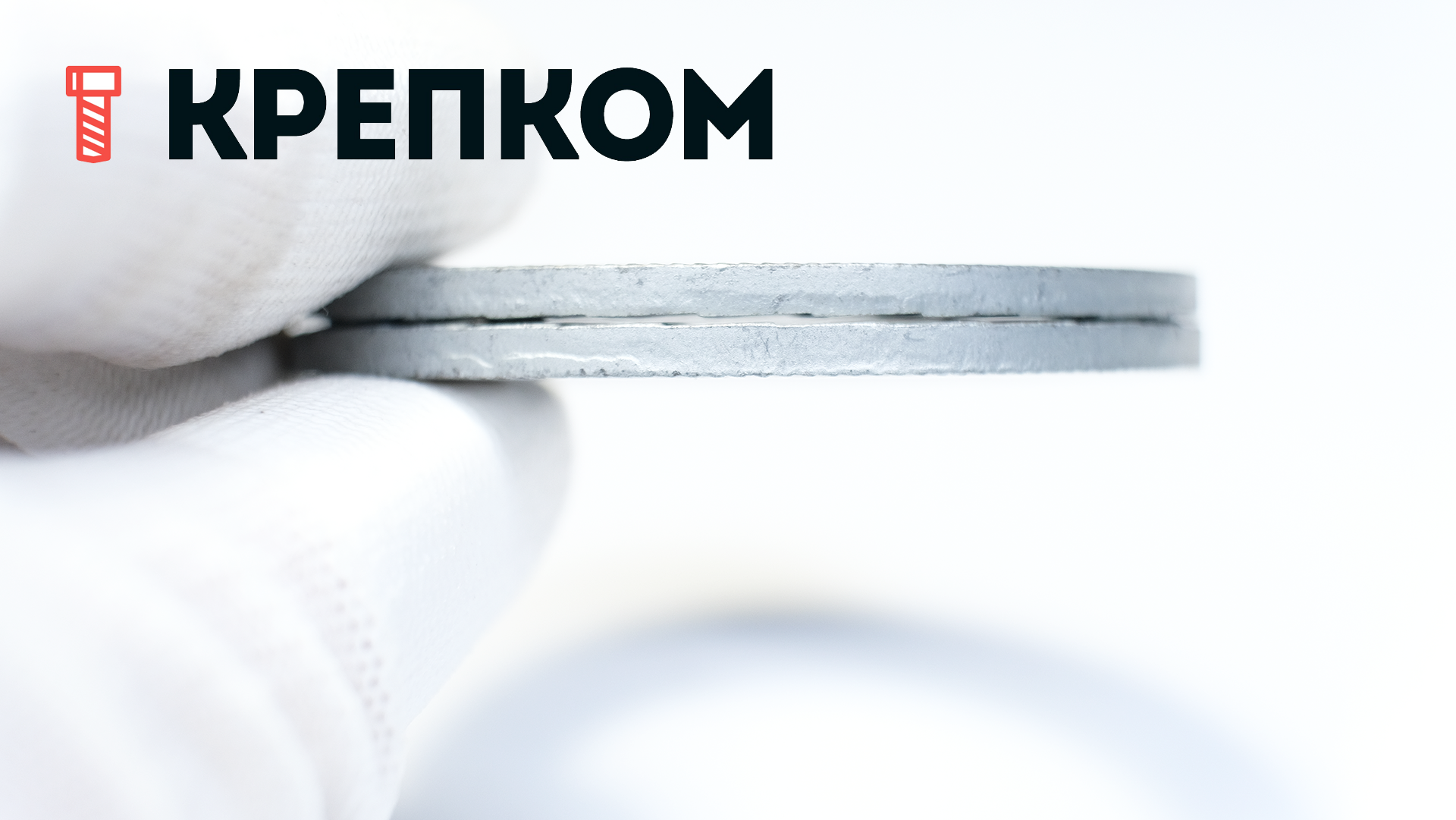

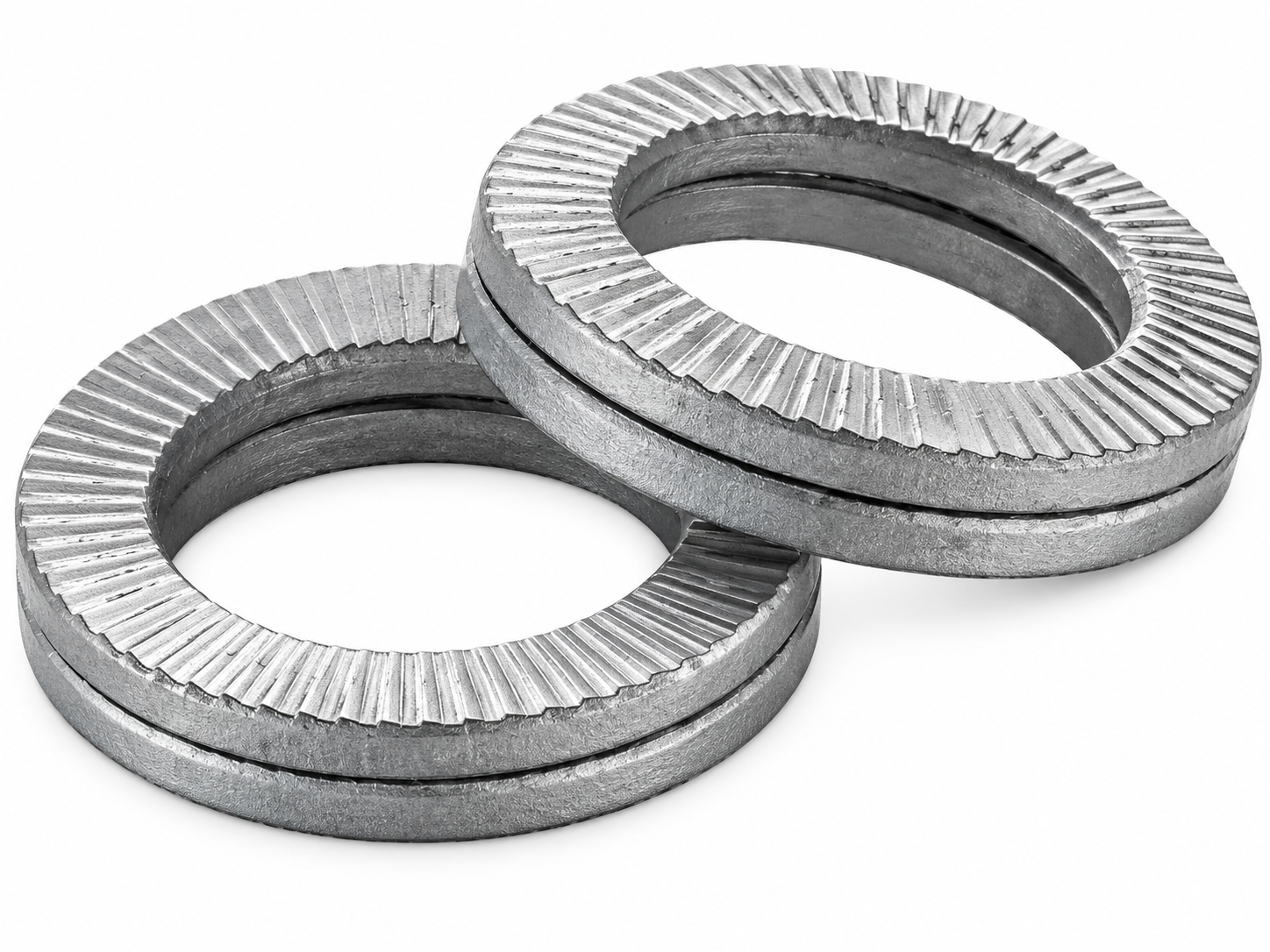

Шайба стопорная Nord-Lock – уникальная технология стопорения болтовых соединений, предотвращающее самопроизвольное вращение гайки или винта относительно опорной детали под действием сил вибрации. Конструкция состоит из пары зубчатых шайб, которые создают стопорно-клиновой эффект и обеспечивает стабильно высокое прижимное усилие.
Данные шайбы являются лучшим решением при вибрационных нагрузках!
Использование:

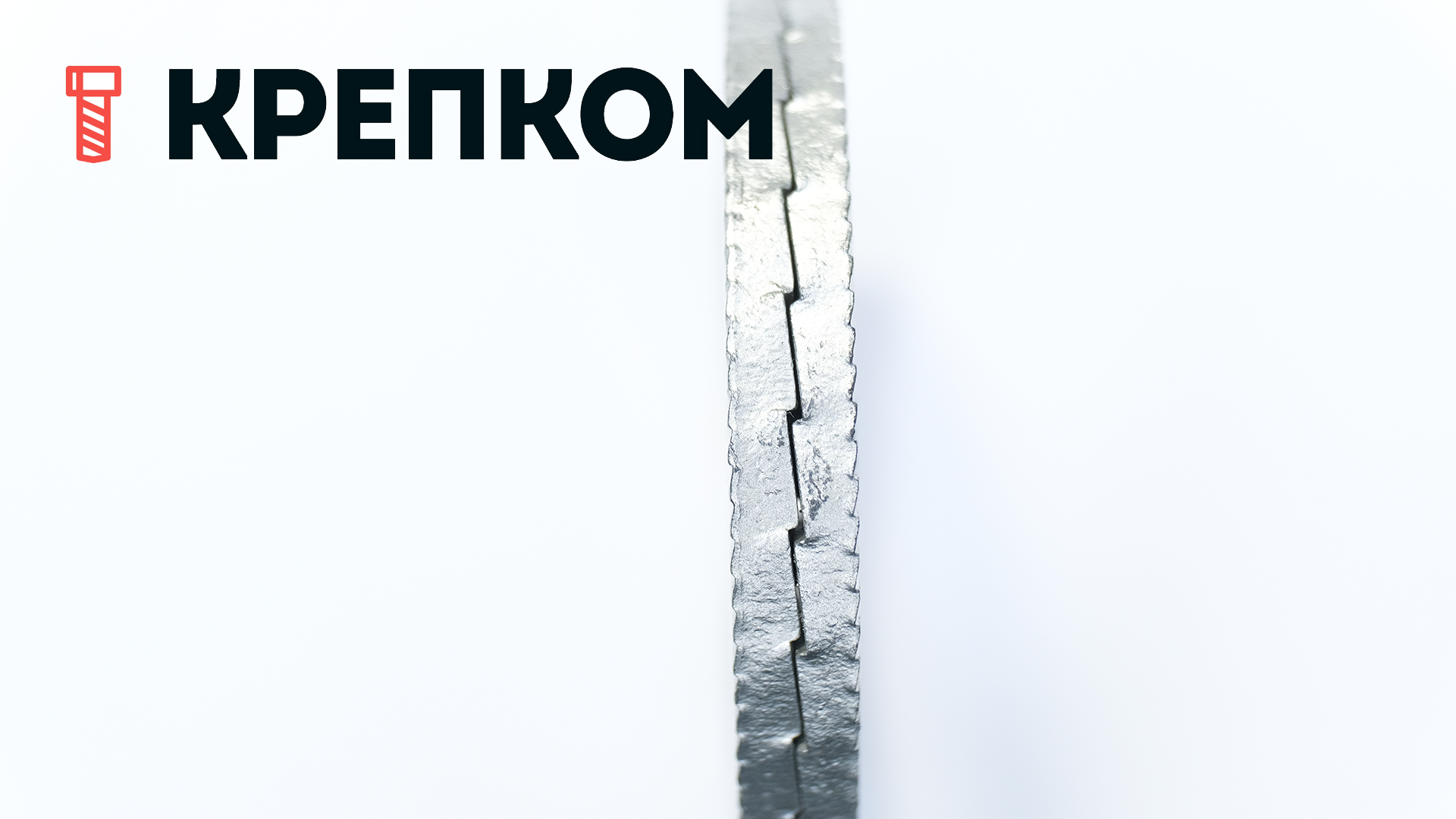

Шайбы Nord-Lock фиксируют соединения за счёт натяжения, а не трения. Угол клина α больше, чем шаг резьбы болта β. Создается «клиновой эффект», предотвращающий самоотворачивание болтового крепежа.
Тестирование шайбы Nord-Lock
Ось Y отображает момент затяжки, усилие в кН
Ось X продолжительность теста в секундах
Как видно на графике, начальный момент затяжки составлял 75 кН, за первые 20 сек теста затяжное усилие уменьшилось до отметки 60-62 кН.
Тестирование гаек без использования шайбы Nord-Lock
Размеры:
| Материал | сталь, стандарт EN 1.7182 |
| Покрытие | Delta Protekt® KL100, Topcoat VH 302 GZ |
| Твердость | ≥ 465 HV1 |
| Температурный режим (ном.) | от -20°C до 200°C |
| Типоразмер | D1 | D2 | S | D1, дюймы | D2, дюймы | S, дюймы | Размер болтов | Размер болтов, UNC |
Вес кг/100 шт |
| NL3 | 3,4 | 7,0 | 1,8 | 0,13" | 0,28" | 0,07" | М3 | #5 | 0,03 |
|
NL3,5 |
3,9 | 7,6 | 1,8 | 0,15" | 3/10" |
0,07" |
М3,5 |
#6 |
0,04 |
|
NL4 |
4,4 | 7,6 | 1,8 | 0,17" |
3/10" |
0,07" |
М4 |
#8 |
0,04 |
|
NL5 |
5,4 | 9,0 | 1,8 | 0,21" | 0,35" |
0,07" |
М5 |
#10 |
0,05 |
|
NL6 |
6,5 | 10,8 | 1,8 | 0,26" | 0,43" |
0,07" |
М6 |
|
0,07 |
|
NL8 |
8,7 | 13,5 | 2,5 | 0,34" | 0,53" | 1/10" | М8 | 5/16" | 0,15 |
|
NL10 |
10,7 | 16,6 | 2,5 | 0,42" | 0,65" |
1/10" |
М10 |
|
0,23 |
|
NL11 |
11,4 | 18,5 | 2,5 | 0,45" | 0,73" |
1/10" |
М11 | 7/16" | 0,29 |
|
NL12 |
13,0 | 19,5 | 2,5 | 0,51" | 0,77" |
1/10" |
М12 |
|
0,29 |
|
NL14 |
15,2 | 23,0 | 3,4 | 3/5" | 0,91" | 0,13" | М14 | 9/16" | 0,63 |
|
NL16 |
17,0 | 25,4 | 3,4 | 0,67" | 1" | 0,13" | М16 | 5/8" | 0,69 |
|
NL18 |
19,5 | 29,0 | 3,4 | 0,77" | 1,14" |
0,13" |
М18 |
|
0,89 |
|
NL20 |
21,4 | 30,7 | 3,4 | 0,84" | 1,21" |
0,13" |
М20 |
|
0,95 |
|
NL22 |
23,4 | 34,5 | 3,4 | 0,92" | 1,36" |
0,13" |
М22 | 7/8" | 1,25 |
|
NL24 |
25,3 | 39,0 | 3,4 | 1" | 1,54" |
0,13" |
М24 |
|
1,74 |
|
NL27 |
28,4 | 42,0 | 5,8 | 1/12" | 1,65" | 0,23" | М27 |
|
3,14 |
|
NL30 |
31,4 | 47,0 | 5,8 | 1,24" | 1,85" | 0,23" | М30 | 1 1/8" | 4,10 |
|
NL33 |
34,4 | 48,5 | 5,8 | 1,35" | 1,91" | 0,23" | М33 | 1 1/4" | 3,89 |
|
NL36 |
37,4 | 55,0 | 5,8 | 1,47" | 2,17" | 0,23" | М36 | 1 3/8" | 5,49 |
|
NL39 |
40,4 | 58,5 | 5,8 | 1,59" | 2 3/10" |
0,23" |
М39 | 1 1/2" | 5,89 |
|
NL42 |
43,2 | 63,0 | 5,8 | 1 7/10" | 2,48" |
0,23" |
М42 |
|
7,97 |
|
NL45 |
46,2 | 70,0 | 7,0 | 1,82" | 2,76" | 0,28" | М45 | 1 3/4" | 10,2 |
|
NL48 |
49,6 | 75,0 | 7,0 | 1,95" | 2,95" | 0,28" | М48 |
|
12,0 |
|
NL52 |
53,6 | 80,0 |
7,0 |
2,11" | 3,15" |
0,28" |
М52 | 2" | 13,5 |
|
NL56 |
59,1 | 85,0 |
7,0 |
2,33" | 3,35" |
0,28" |
М56 | 2 1/4" | 13,5 |
|
NL60 |
63,4 | 89,0 |
7,0 |
2,48" | 3,54" |
0,28" |
М60 |
|
15,2 |
|
NL64 |
67,1 | 95,0 |
7,0 |
2,64" | 3,74" |
0,28" |
М64 | 2 1/2" | 16,7 |
|
NL68 |
71,1 | 100,0 | 9,5 | 2 4/5" | 3,94" | 0,37" | М68 |
|
28,2 |
|
NL72 |
75,1 | 105,0 | 9,5 | 2,96" | 4,13" | 0,37" | М72 |
|
30,7 |
|
NL76 |
79,1 | 110,0 | 9,5 | 3,11" | 4,33" |
0,37" |
М76 | 3" | 33,3 |
|
NL80 |
83,1 | 115,0 |
9,5 |
3,27" | 4,53" |
0,37" |
М80 |
|
36,0 |
|
NL85 |
88,1 | 120,0 |
9,5 |
3,47" | 4,72" |
0,37" |
М85 |
|
37,8 |
|
NL90 |
92,4 | 130,0 |
9,5 |
3,64" | 5,12" |
0,37" |
М90 |
|
47,4 |
|
NL95 |
97,4 | 135,0 |
9,5 |
3,83" | 5,31" |
0,37" |
М95 |
|
49,8 |
|
NL100 |
103,4 | 145,0 |
9,5 |
4,07" | 5,71" |
0,37" |
М100 |
|
58,9 |
|
NL105 |
108,4 | 150,0 |
9,5 |
4,27" | 5,91" |
0,37" |
М105 |
|
61,3 |
|
NL110 |
113,4 | 155,0 |
9,5 |
4,46" | 6 1/10" |
0,37" |
М110 |
|
63,5 |
|
NL115 |
118,4 | 165,0 |
9,5 |
4,66" | 6 1/2" |
0,37" |
М115 |
|
75,3 |
|
NL120 |
123,4 | 170,0 |
9,5 |
4,86" | 6,69" |
0,37" |
М120 |
|
77,9 |
|
NL125 |
128,4 | 173,0 |
9,5 |
5,06" | 6,81" |
0,37" |
М125 |
|
76,6 |
|
NL130 |
133,4 | 178,0 |
9,5 |
5 1/4" | 7,01" |
0,37" |
М130 |
|
79,2 |
Особенности покрытия Delta Protekt® KL100
- Активная катодная защита
- Цинк-ламельное покрытие
- Неорганический слой
- Толщина сухого слоя: 4-15 мкм
- Цвет - серебристый
- Защита от органических растворителей (VDA 621-412)
- Защита при повышенных температурах - до 260°
Характеристики
-
Тип шайбыNord-Lock
-
Единицы измеренияшт
-
МатериалСталь
