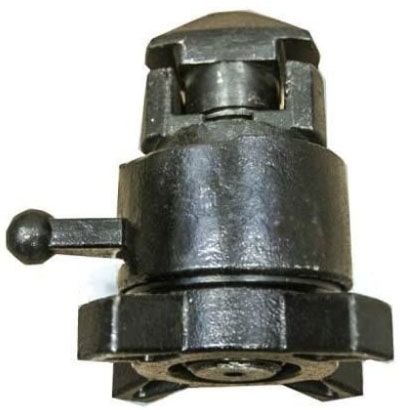

Твистлок для контейнера D52 без рамы

Усиленный контейнерный твистлок без рамы с диаметром штока 52 мм, P818 предназначен для жесткой механической фиксации морских контейнеров на несущих балочных конструкциях автомобильных полуприцепов-контейнеровозов, прицепов и тяжелых грузовых платформ. Конструкция без готового внешнего коробчатого каркаса разработана для прямой интеграции и вваривания непосредственно в поперечные лонжероны и балки шасси, что существенно снижает собственный вес платформы и позволяет размещать замки в нестандартных монтажных зонах. Модель представляет собой усиленный функциональный аналог узлов европейского стандарта JOST и оснащена подъемно-опускным (retractable) механизмом с диаметром резьбовой части 52 мм, обеспечивающим безлюфтовую вертикальную притяжку углового фитинга стандарта ISO 1161 при помощи массивной натяжной гайки-маховика. Литой корпус замка выполнен из высокопрочной стали ZG230-450, а кованый поворотный шток изготовлен из конструкционной стали марки GB45 с пределом прочности до 643 МПа, что исключает срез и деформацию узла при экстремальных динамических перегрузках и экстренном торможении автопоезда. Поверхность защищена свариваемой черной грунтовой окраской (Weldable Primer), предохраняющей металл от коррозии, влаги и дорожных противогололедных реагентов.

Перед началом движения автопоезда обязательно проверьте плотность затяжки нижней натяжной гайки и убедитесь, что боковой фиксатор полностью заблокировал шток твистлока в рабочем положении.

Преимущества

• Повышенная несущая способность штока: увеличенный диаметр 52 мм (по сравнению со стандартным размером 38 мм) обеспечивает максимальное сопротивление изгибающим и срезающим динамическим нагрузкам при движении автопоезда с предельной загрузкой.
• Свобода интеграции в конструкцию шасси: отсутствие массивной внешней рамы дает возможность встраивать узел непосредственно в поперечные профили, лонжероны или выдвижные балки полуприцепа, оптимизируя погрузочную высоту платформы.
• Возможность утапливания заподлицо: механизм retractable позволяет опустить поворотный конус ниже плоскости настила кузова, формируя ровную грузовую площадку для перевозки длинномерных неделимых грузов, труб или колесной техники.
• Безлюфтовая резьбовая стяжка: массивная натяжная гайка обеспечивает плотную притяжку углового фитинга контейнера к опорной плите, полностью исключая вибрации, раскачку и ударные шумы при движении по неровному дорожному полотну.

Сферы применения

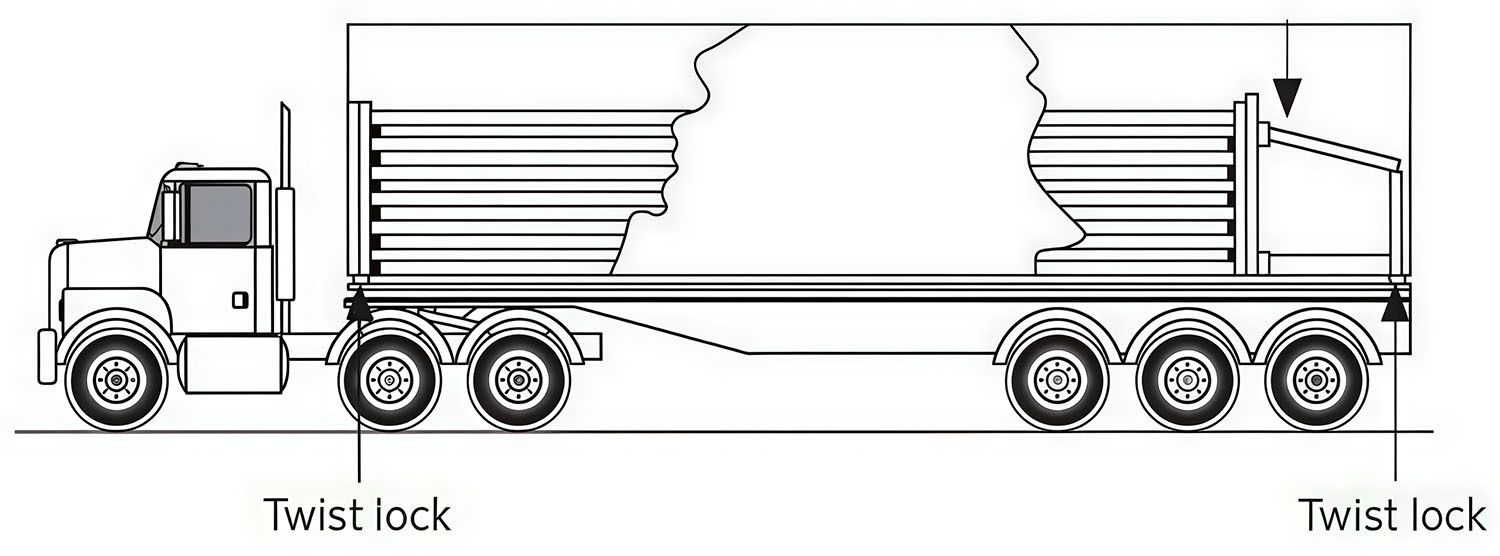

• Магистральные полуприцепы-контейнеровозы и тралы (Schmitz Cargobull, Krone, Kögel, Wielton, Тонар, Grunwald, ЧМЗАП, Новтрак): заводской монтаж, усиление и капитальный ремонт узлов фиксации тяжелых 20-, 30-, 40- и 45-футовых контейнеров.
• Бортовые грузовые автомобили и лесовозные тягачи (КАМАЗ, МАЗ, MAN, Scania, Volvo, Shacman): переоборудование кузовных платформ под перевозку морских контейнеров с сохранением возможности утапливания замков.
• Тяжелые низкорамные полуприцепы и раздвижные тралы: монтаж запорных постов в выдвижные уширители рамы для безопасной транспортировки бытовок, технологических контейнеров и мобильных генераторных станций.
• Портовые тяжеловозные ролл-трейлеры и терминальные тягачи: комплектация тяжеловозного парка для интенсивной перевалки контейнеров в портах, грузовых депо и логистических хабах.

Инструкция по применению

1. Подготовка и монтаж: встройте опорный корпус твистлока P818 в подготовленное посадочное гнездо поперечной балки полуприцепа согласно нормативной координатной сетке стандарта ISO и выполните круговую обварку силовых элементов.
2. Подготовка к погрузке: ослабьте нижнюю натяжную гайку, переведите запирающую головку в верхнее рабочее положение и сориентируйте ее вдоль продольной оси транспортного средства.

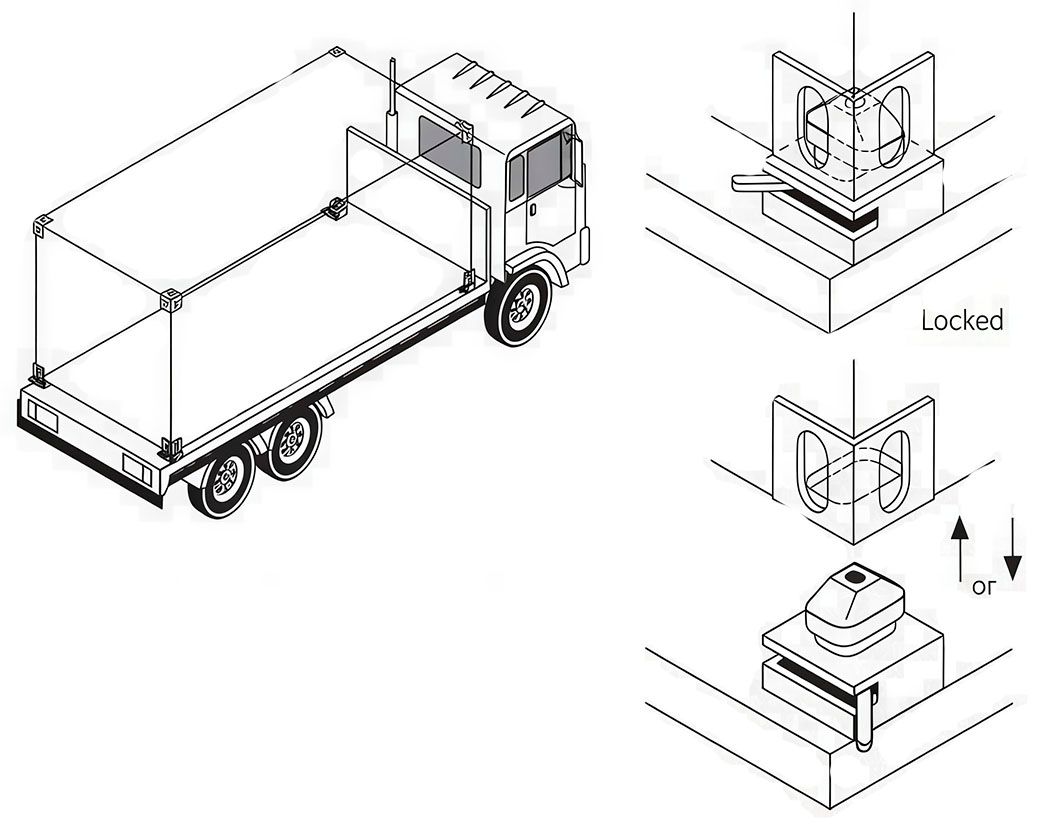

3. Посадка контейнера: плавно опустите контейнер краном или погрузчиком так, чтобы замковые головки всех твистлоков полностью вошли в нижние угловые фитинги.
4. Запирание механизма: поверните шток на 90° в поперечное рабочее положение до четкого срабатывания и блокировки бокового стопорного флажка.
5. Финишная стяжка: вращением натяжной гайки-маховика подтяните шток вниз до полного устранения люфтов и плотного прижима опорного фитинга контейнера к плоскости платформы.

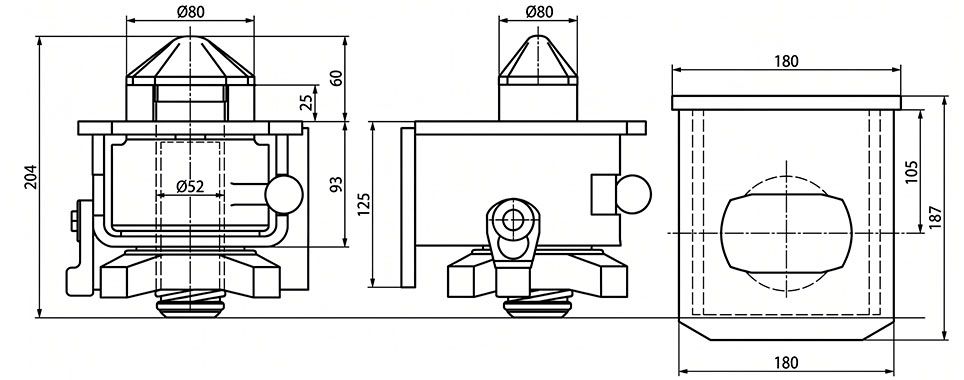

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  13000
• Артикул
  P818
• Материал
  Углеродистая сталь
