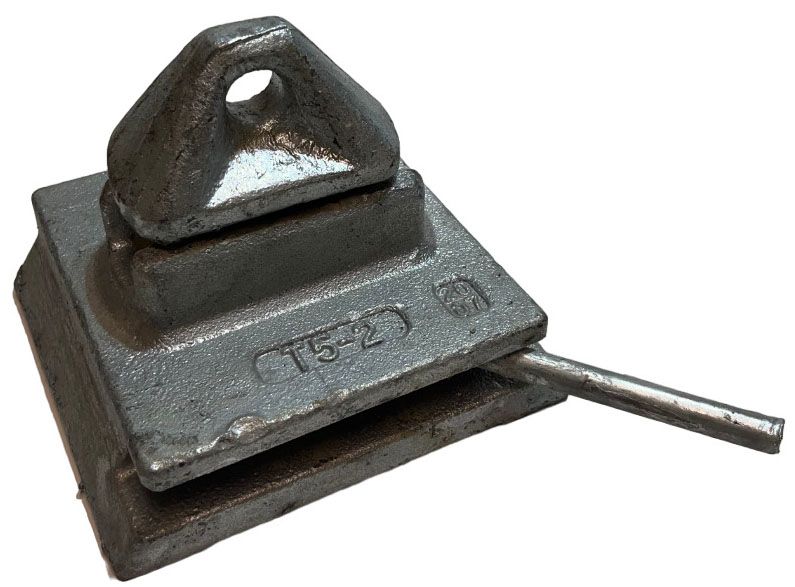

Твистлок «Ласточкин хвост» 55°, поперечный Т5-2L

Поперечный твистлок «Ласточкин хвост» с углом скоса направляющих 55°, Т5-2L предназначен для надежного крепления морских контейнеров к палубе грузовых судов, барж и специализированных платформ. Устройство задвигается скошенным основанием в приварные палубные карманы (Dovetail Foundations) и фиксирует нижний угловой фитинг контейнера поворотным конусом. Поперечная ориентация салазок замка рассчитана на установку в ответные палубные гнезда соответствующего направления, обеспечивая устойчивость к опрокидывающим силам бортовой качки. Комбинированная конструкция из кованого штыря, литого корпуса и нержавеющих внутренних элементов воспринимает разрушающую нагрузку на растяжение до 50 тонн и на сдвиг до 42 тонн. Съемное исполнение замка позволяет быстро очистить грузовую палубу под штучные грузы или накатную технику, когда судно не перевозит контейнеры.

Перед подъемом контейнера обязательно убедитесь, что все рукоятки переведены в положение «закрыто».

Преимущества

• Колоссальная несущая способность: безопасная рабочая нагрузка (SWL) составляет 25 тонн на растяжение и 21 тонну на сдвиг, что полностью отвечает международным судовым стандартам безопасности.
• Быстрый монтаж и демонтаж: замок свободно задвигается в приварной карман вручную без инструмента, легко снимается при смене типа перевозимого груза.
• Стойкость к морской стихии: сочетание легированной стали, нержавеющих внутренних деталей и плотного слоя грунта (75 мкм) защищает механизм от морской воды и обледенения.
• Исключение люфтов: скошенные грани 55° заклинивают основание в гнезде под действием веса контейнера, предотвращая вибрационный сдвиг.

Сферы применения

• Морские суда-контейнеровозы и сухогрузы: фиксация нижнего яруса 20-, 40- и 45-футовых контейнеров на люковых закрытиях и палубах с карманами «ласточкин хвост».
• Морские и речные баржи: раскрепление контейнеров и блочно-модульного оборудования при перевозках по внутренним водным путям.
• Терминальные тележки и ролл-трейлеры (Mafi): оснащение приварными планками Dovetail с установкой съемных твистлоков под перевозку тяжелых контейнеров.
• Специализированные ж/д платформы и тралы: применение на транспортных рамах, где требуется оперативно убирать выступающие замки для перевозки габаритной колесной техники.

Инструкция по применению

1. Подготовка кармана: очистите приварное палубное основание «ласточкин хвост» от льда, окалины и грязи.
2. Монтаж замка: задвиньте клиновидное основание твистлока T5-2L в палубный карман до упора.
3. Открытие замка: переведите рукоятку в положение «открыто» — конусная головка должна встать вдоль направления паза углового фитинга.
4. Посадка контейнера: плавно опустите контейнер на палубу так, чтобы выступающие замковые конусы полностью вошли в нижние угловые фитинги.
5. Фиксация: поверните рукоятку замка на 90° в положение «закрыто» до срабатывания внутреннего фиксатора.

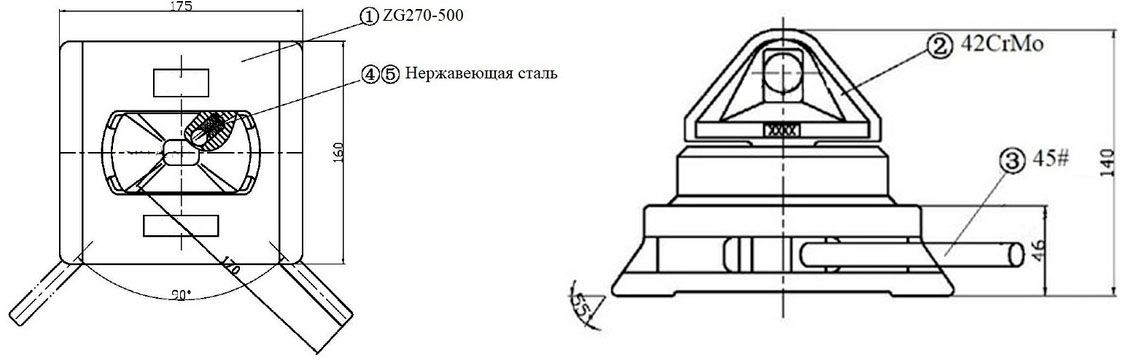

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  8200
• Артикул
  Т5-2L
• Материал
  Нержавеющая сталь
• Штрих код
