Запорное устройство для дверей контейнера 400х200х150 мм

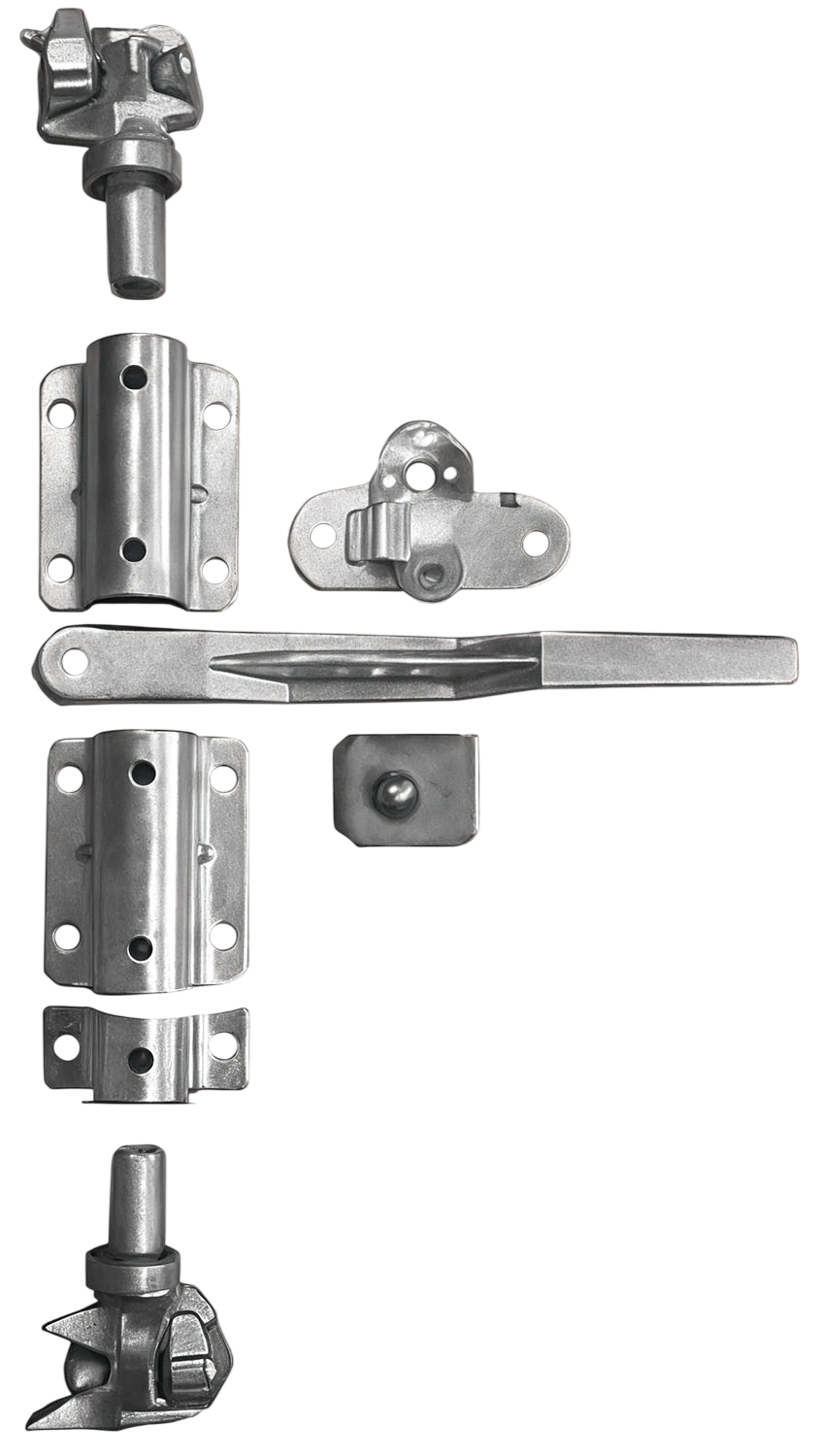

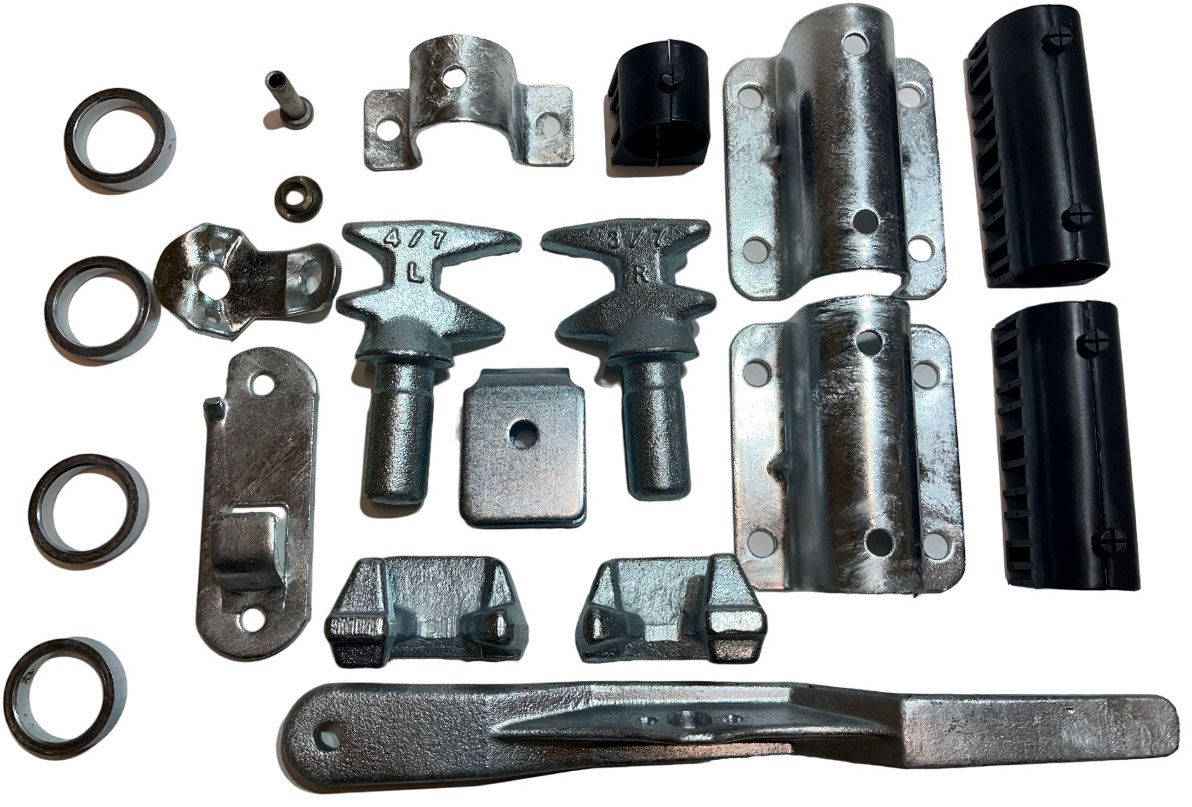

Комплект запорного устройства для дверей морского контейнера, Z-2565 представляет собой полный набор фурнитуры поворотного типа, предназначенный для сборки, восстановления и капитального ремонта одной вертикальной запорной штанги. Набор совместим со стандартными контейнерами высотой 2,6 м (DC / Standard) и увеличенной вместимости 2,89 м (HC / High Cube), а также с модификациями DV и GP. В комплект входят кованые запорные кулачки (левый и правый) под приварку к трубе внешним диаметром 34–35 мм, ответные запорные пластины (киперы), эргономичная поворотная ручка, шарнирный хаб с заклепкой, фиксатор ручки с защелкой под навесной замок или пломбу, опорные кронштейны, разрезные пластиковые антифрикционные втулки и стальные стопорные кольца. Силовые металлические компоненты изготовлены из конструкционной низколегированной стали марки Q345 и защищены сплошным цинковым антикоррозийным покрытием. Устройство обеспечивает плотное прижатие резинового уплотнителя дверного полотна к порталу рамы, защищая внутренний объем контейнера от проникновения влаги, пыли и несанкционированного доступа при интермодальных перевозках.

При приварке кулачков к трубе штанги строго контролируйте их соосность и угловое положение относительно рукоятки: оба кулачка должны одновременно и без перекоса заходить в верхний и нижний киперы при закрывании двери.

Преимущества

• Герметичный прижим дверного контура: геометрия кулачков и киперов обеспечивает мощный эксцентриковый дожим полотна, полностью исключая протечки через дверной уплотнитель даже при сильном дожде и морском шторме.
• Экономичный ремонт без переплат: готовый ремкомплект позволяет заменить поврежденные или срезанные запорные элементы конкретной штанги, не приобретая дорогостоящие двери или штанги в сборе.
• Антикоррозийная стойкость: плотный слой оцинковки надежно предохраняет металл от образования ржавчины при постоянном воздействии соляного тумана, дорожных реагентов и температурных колебаний.
• Легкость хода без заедания: износостойкие полимерные прокладки устраняют трение «металл по металлу», исключая скрипы, истирание кронштейнов и заклинивание механизмов на морозе.
• Надежная пломбировка: геометрия узла рукоятки и защелки точно адаптирована под стандартные индикаторные пластиковые пломбы, тросовые силовые пломбы и болтовые пломбы международного стандарта ISO 17712.

Сферы применения

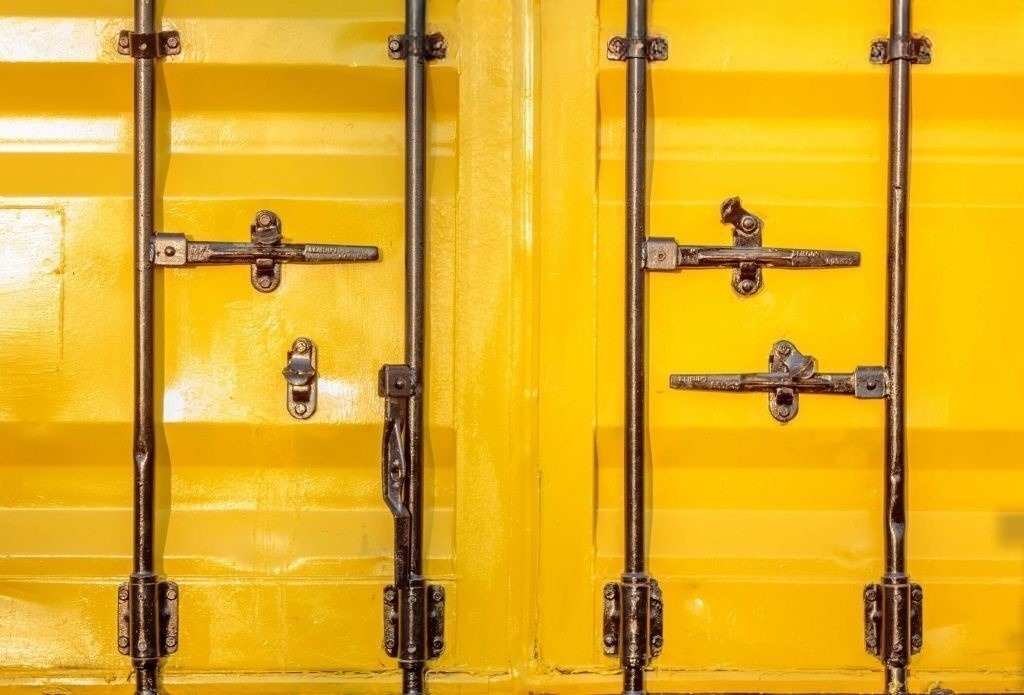

• Морские и железнодорожные контейнеры 20, 40 и 45 футов типов Dry Van (DV), General Purpose (GP) и High Cube (HC): замена поврежденной фурнитуры дверей.
• Фургоны грузовых автомобилей, полуприцепов и рефрижераторов: оснащение распашных ворот кузовных надстроек надежными эксцентриковыми замками.
• Модульные здания, бытовки и складские блок-боксы: комплектация дверей из контейнерного профиля для складского и строительного применения.
• Контейнерные депо и терминальные ремонтные мастерские: регулярное регламентное обслуживание контейнерного парка транспортных компаний.

Инструкция по применению

1. Подготовка трубы: отрежьте стальную бесшовную трубу диаметром 34–35 мм под высоту двери контейнера (для 2,6 м DC или 2,89 м HC).
2. Установка втулок и опор: наденьте на трубу промежуточные разрезные пластиковые втулки, закройте их стальными опорными кронштейнами и зафиксируйте стопорными кольцами.
3. Приварка кулачков: вставьте хвостовики верхнего и нижнего кулачков в торцы трубы, выставите их строго в одной плоскости и выполните круговую обварку.

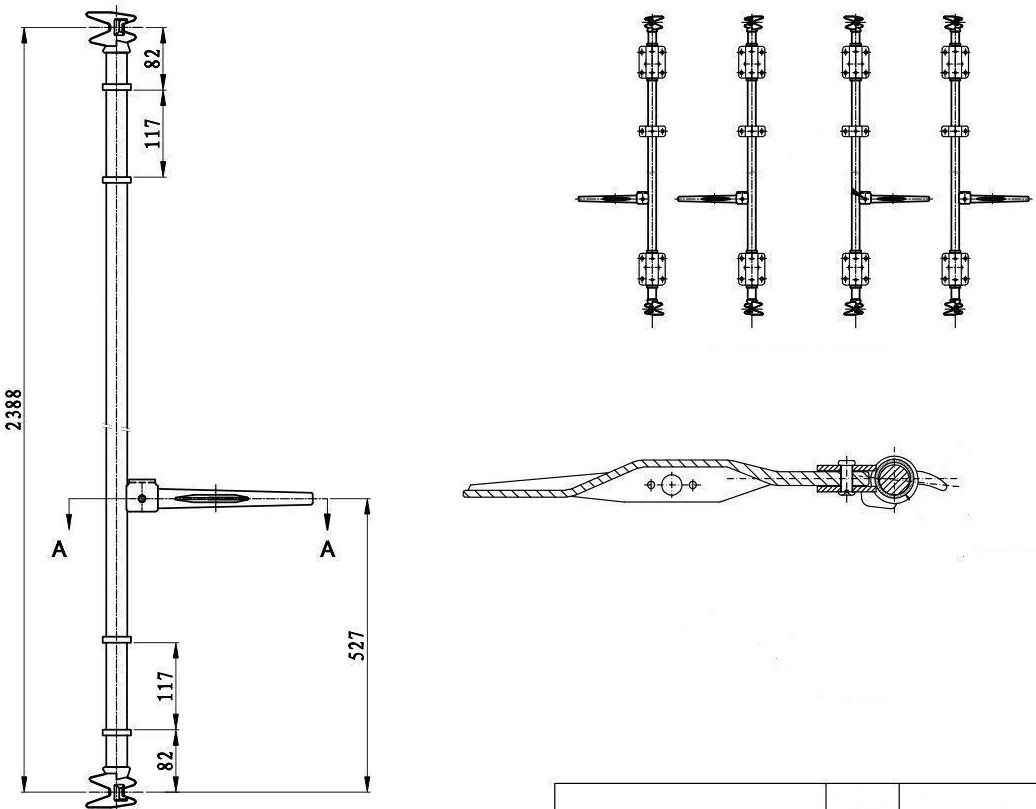

4. Монтаж рукоятки: на высоте около 527 мм от нижнего края закрепите шарнирный хаб и приварите его к трубе, соединив с поворотной ручкой через заклепку.

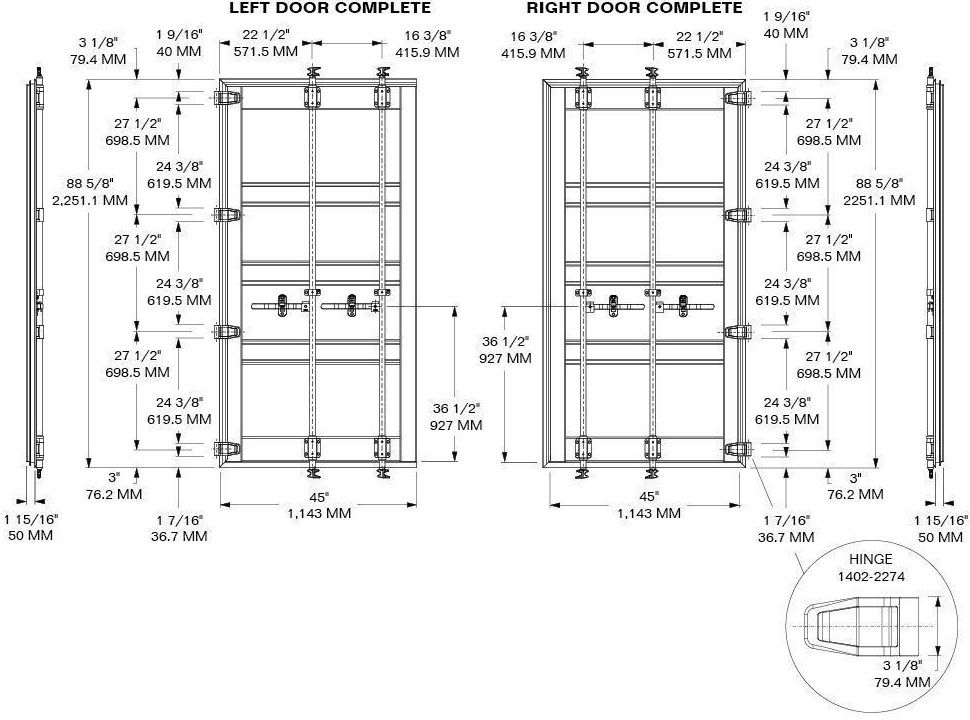

5. Монтаж на дверь: закрепите кронштейны штанги болтами на дверном полотне, установите верхний и нижний киперы на горизонтальные балки портала двери и смонтируйте фиксатор ручки с защелкой.

Размеры

Характеристики

• Единицы измерения
  шт
• Вес (г)
  5000
• Артикул
  Z-2565
• Материал
  Сталь
• Штрих код
