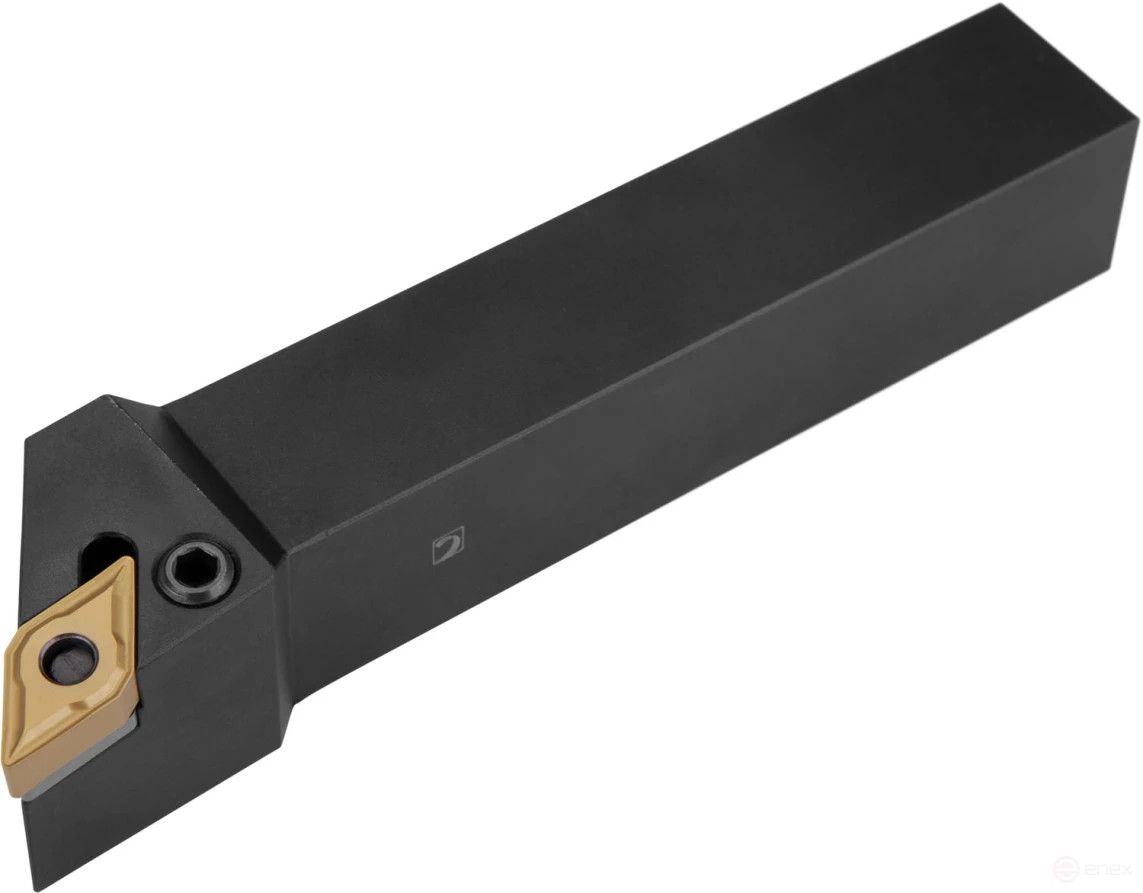

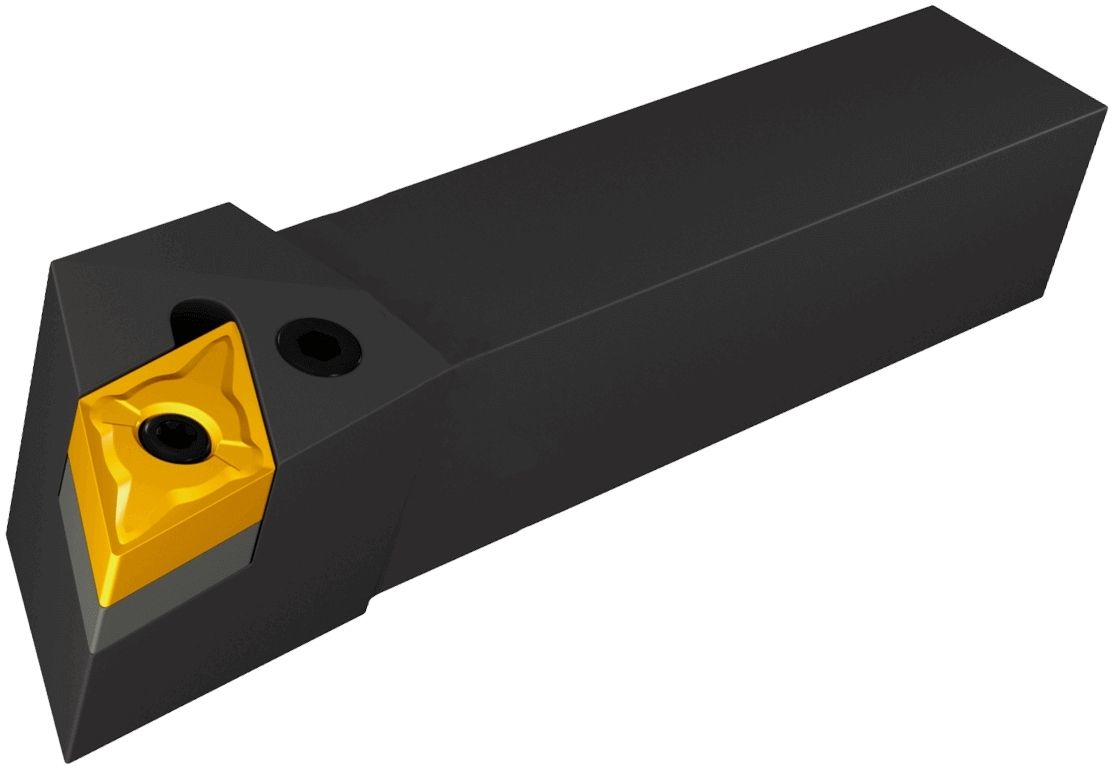

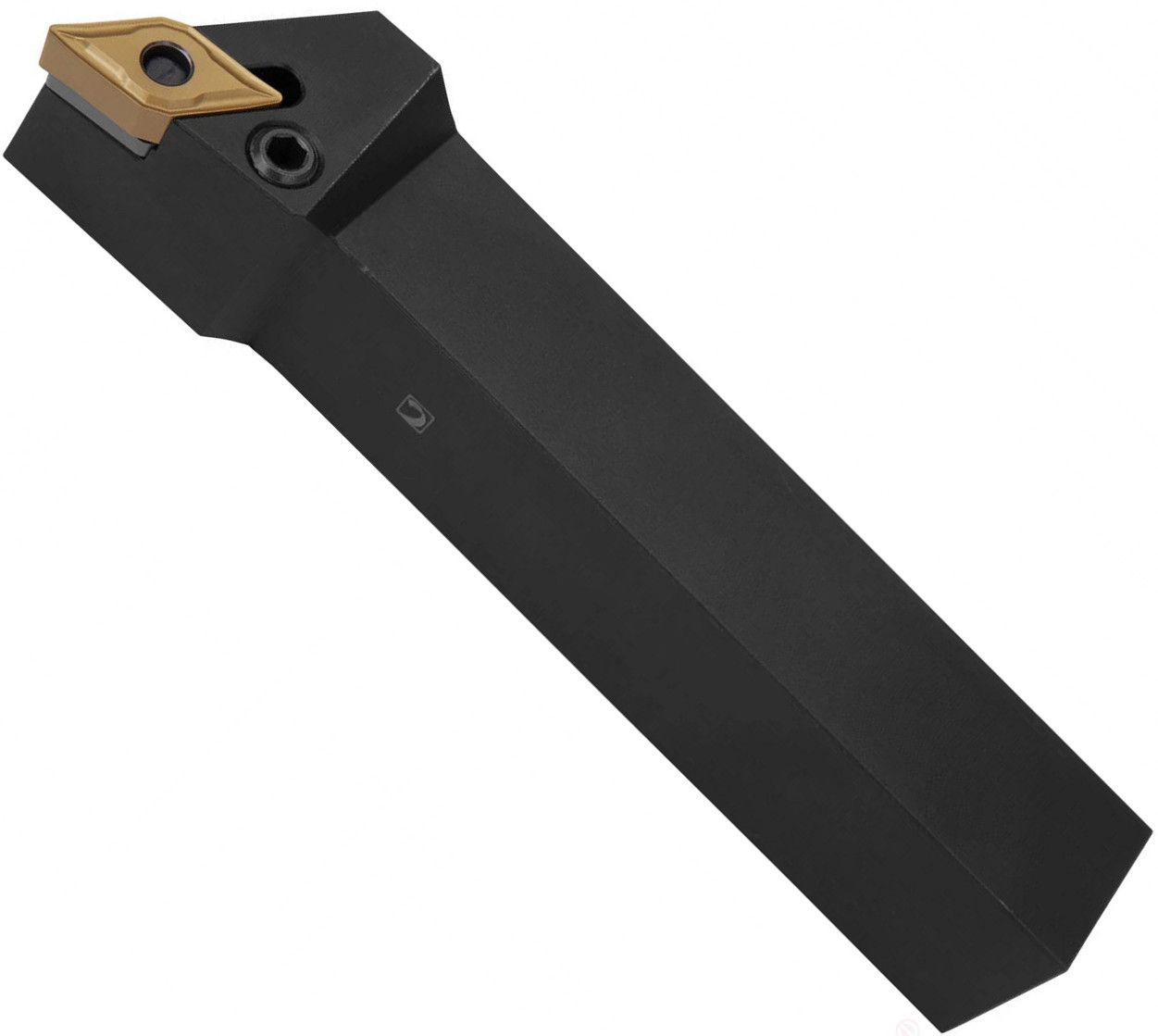

Державка резца проходного упорного для наружного точения PDJNR, угол в плане 93 градуса, правая
Код товара: WN00235250
- Для наружного точения по металлу
- Направление обработки: правое
- Угол в плане 93°
- Быстрая смена пластины за счет прижима рычагом через отверстие (P)
- Подходящие пластины: DN**1504**, DN**1104**
- Форма пластины: ромбовидная (D - 55°)
- Сечение державки: 16х16 мм, 20х20 мм, 25х25 мм
- Длина режущей кромки: 11, 15 мм
- Длина общая: 100, 125, 150 мм
7065
руб.
1 шт
7065
руб.
1 шт
7769
руб.
1 шт
Державка правая проходная PDJNR с углом в плане 93° предназначена для наружной токарной обработки металла: продольного и контурного точения. Используется совместно с ромбовидными пластинами (D) 55° - DN**1504** и DN**1104**. Инструмент имеет систему крепления типа P - прижим рычагом через отверстие, что обеспечивает максимально быструю и удобную смену пластины, а также не препятствует отхождению стружки.
Основные материалы для обработки:
- Сталь и стальное литье;
- Нержавеющая сталь;
- Чугун;
- Жаропрочные сплавы;
- Закаленные материалы.
Также, может дополнительно использоваться по цветному металлу.
Поставляется без пластины.

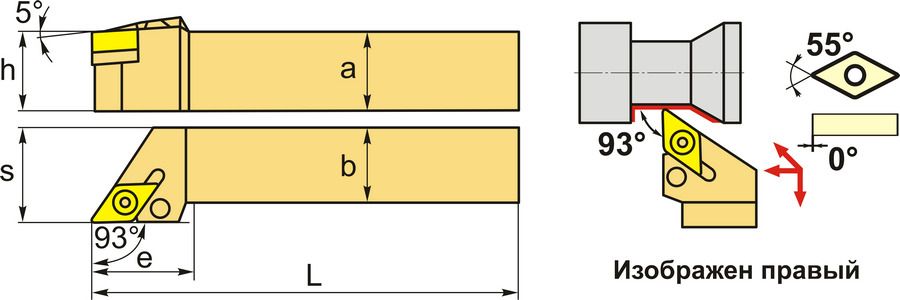

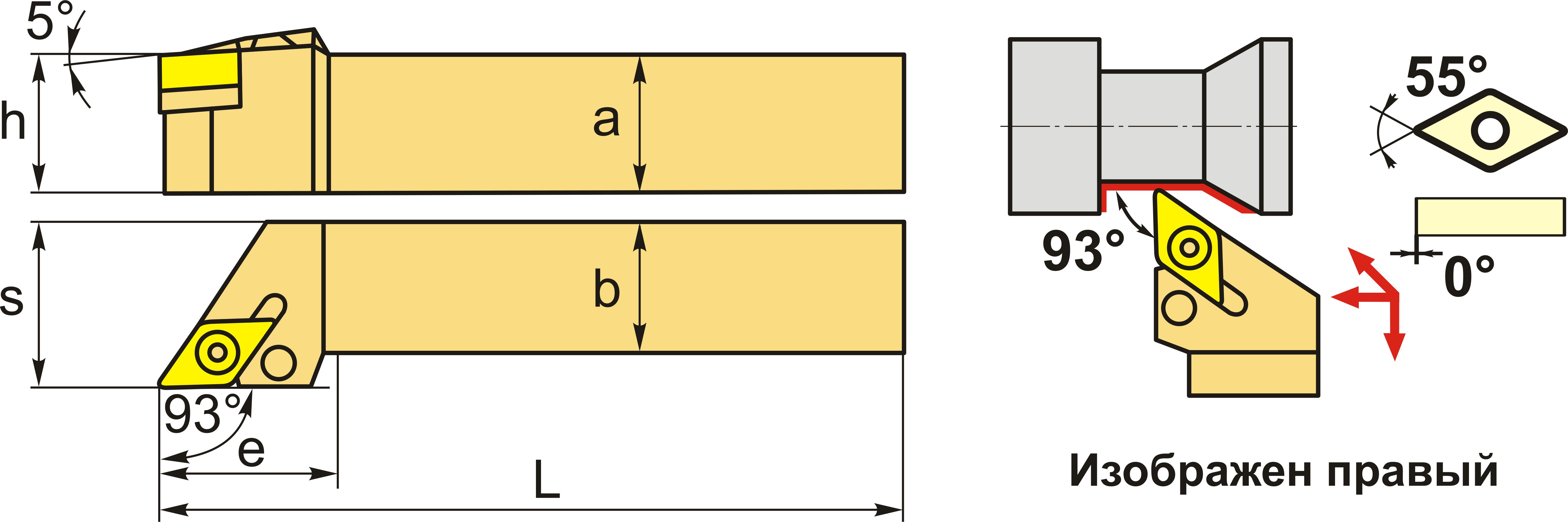

Схема
Размеры
| Код | Сечение: ширина (a) х толщина (b), мм | Общая длина, L (мм) | Размер e (мм) | Размер h (мм) | Размер s (мм) | Размер устанавливаемой пластины (длина режущей кромки) |
| PDJNR1616H11 | 16х16 | 100 | 25 | 16 | 20 | 11 |
| PDJNR2020K15 | 20х20 | 125 | 35 | 20 | 25 | 15 |
| PDJNR2525M15 | 25х25 | 150 | 35 | 25 | 32 | 15 |
Техническая информация
| Вид точения | Наружное |
| Система крепления | P - прижим рычагом за отверстие |
| Форма устанавливаемой пластины | D - ромб 55° |
| Угол в плане | 93° |
| Задний угол пластины | 0° |
| Исполнение/направление обработки | Правое |
| Подходящая пластина | DN**1504**, DN**1104** |
Характеристики
-
ИсполнениеПравое
-
Единицы измеренияшт
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
