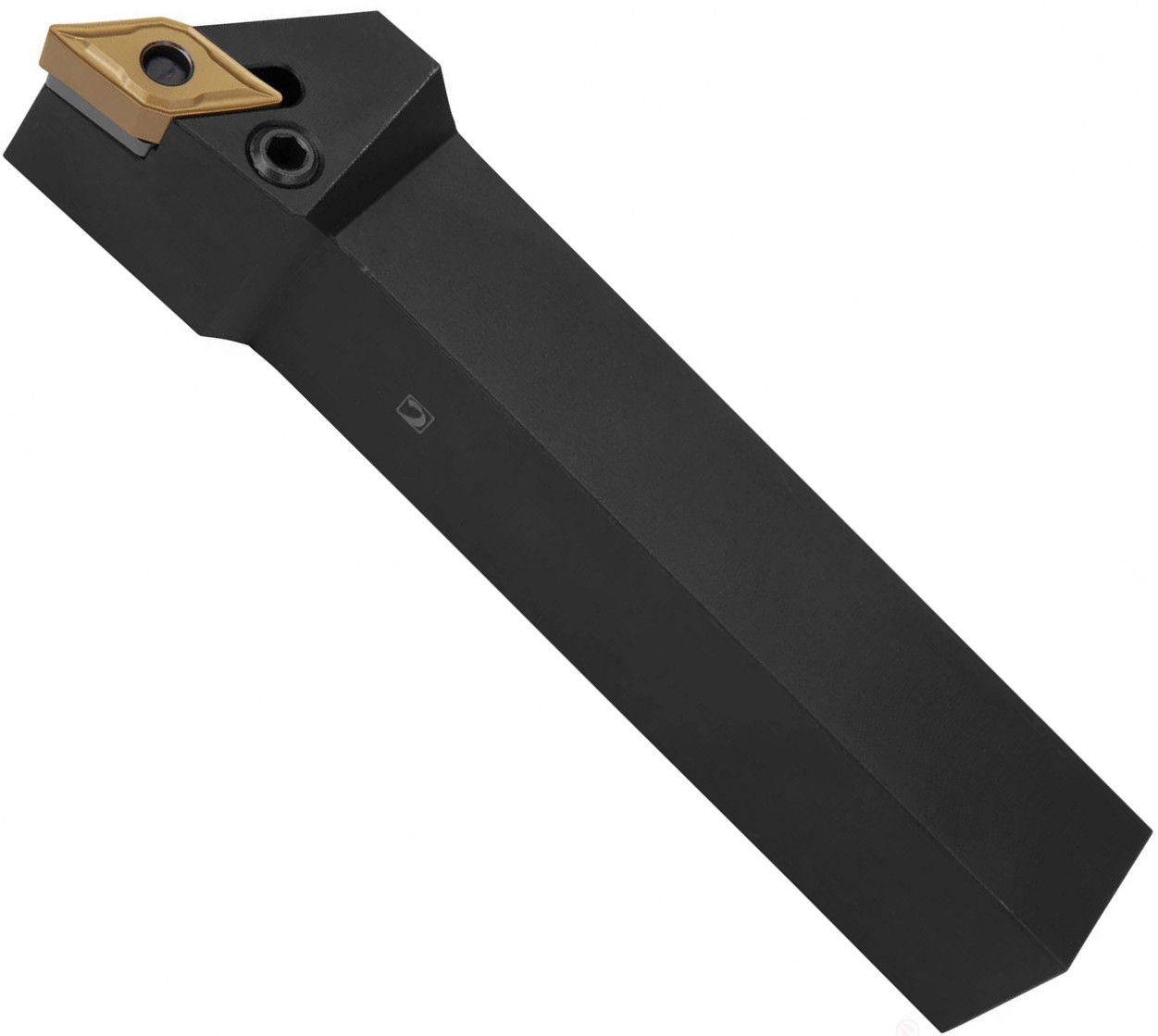

Державка резца проходного упорного для наружного точения 20х20 мм PDJNR2020K15, правая
Код товара: WN00203492
-
+
Цена
7065 руб.
Державка со сменными пластинами проходная упорная 20х20 мм PDJNR2020K15 правого исполнения предназначена для наружной токарной обработки металла: продольного и контурного точения. Изделие оснащено системой крепления P - прижим рычагом через отверстие, что обеспечивает максимально быструю и удобную смену пластины, а также не препятствует отхождению стружки. Применяется совместно с ромбовидными пластинами (D) 55° - DN**1504**.
Поставляется без пластины.
Схема
Размеры
| Сечение: ширина (a) х толщина (b) | 20х20 мм |
| Общая длина, L | 125 мм |
| Размер e | 35 мм |
| Размер h | 20 мм |
| Размер s | 25 мм |
| Размер устанавливаемой пластины (длина режущей кромки) | 15 мм |
Техническая информация
| Вид точения | Наружное |
| Система крепления | P - прижим рычагом за отверстие |
| Форма устанавливаемой пластины | D - ромб 55° |
| Угол в плане | 93° |
| Задний угол пластины | 0° |
| Исполнение/направление обработки | Правое |
| Подходящая пластина | DN**1504** (ISO обозначение) |
Характеристики
-
ИсполнениеПравое
-
Единицы измеренияшт
-
Вес (гр)380
-
Артикул3401064
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
