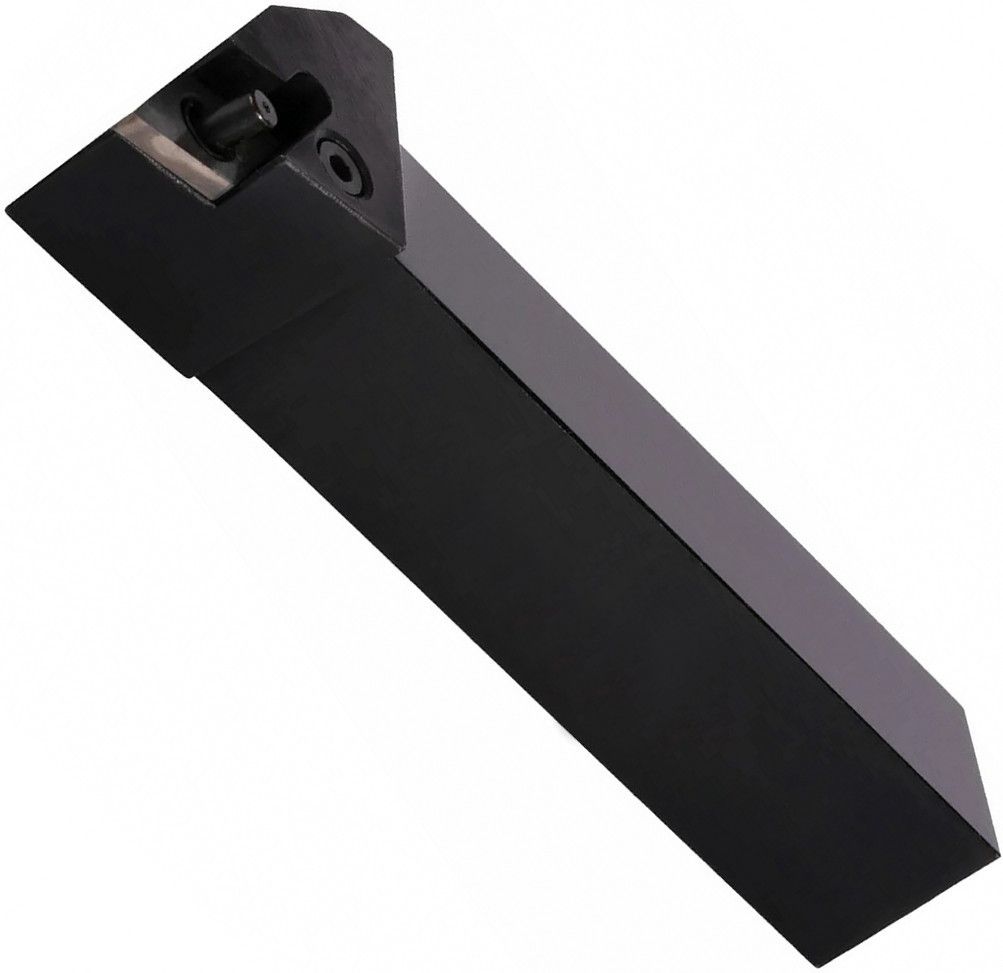

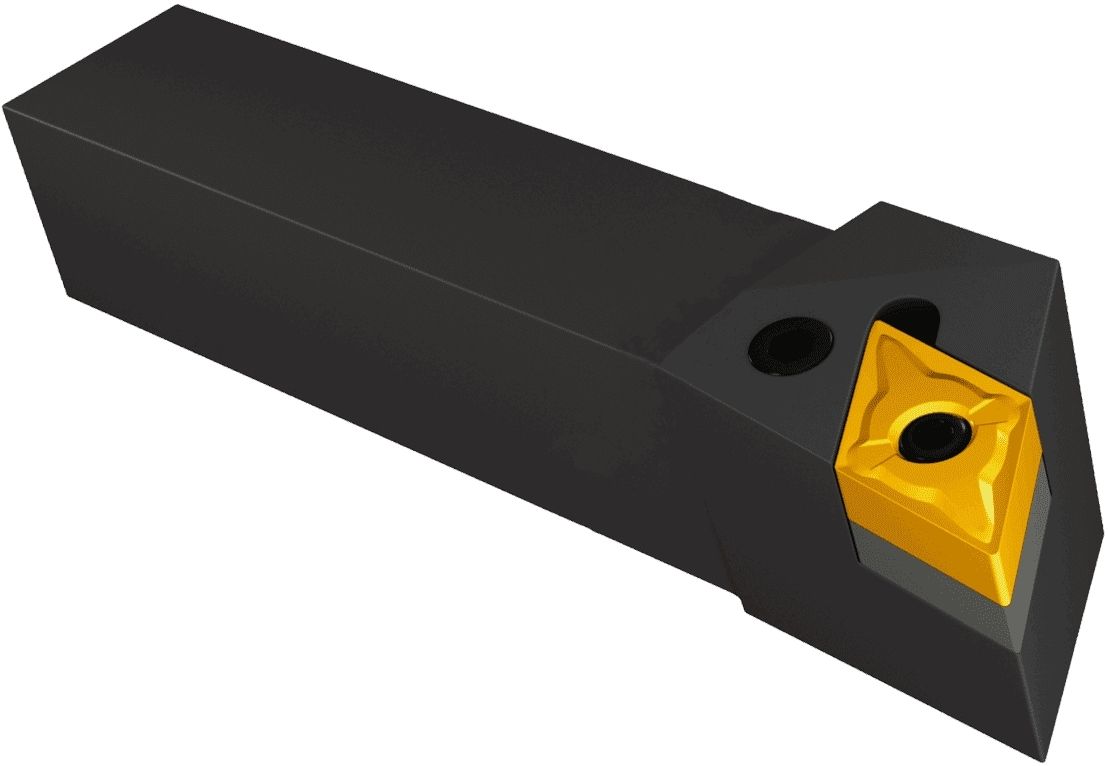

Державка резца проходного упорного для наружного точения 25х25 мм PDJNL2525M15, левая

Код товара: WN00203490

4 фото

- +

Цена

7769 руб.

Для наружного точения по металлу
Направление обработки: левое
Угол в плане 93°
Быстрая смена пластины за счет прижима рычагом через отверстие (P)
Подходящие пластины: DN**1506**
Форма пластины: ромбовидная (D - 55°)
Сечение державки: 25х25 мм
Длина режущей кромки: 15 мм
Длина общая: 150 мм

Подробнее

О товаре
Отзывы (0)

Державка левая проходная 25х25 мм PDJNL2525M15 с углом в плане 93° предназначена для наружной токарной обработки металла: продольного и контурного точения. Используется совместно с ромбовидными пластинами (D) 55° - DN**1506**. Инструмент имеет систему крепления типа P - прижим рычагом через отверстие, что обеспечивает максимально быструю и удобную смену пластины, а также не препятствует отхождению стружки.

Основные материалы для обработки:

Сталь и стальное литье;
Нержавеющая сталь;
Чугун;
Жаропрочные сплавы;
Закаленные материалы.

Также, может дополнительно использоваться по цветному металлу.

Поставляется без пластины.

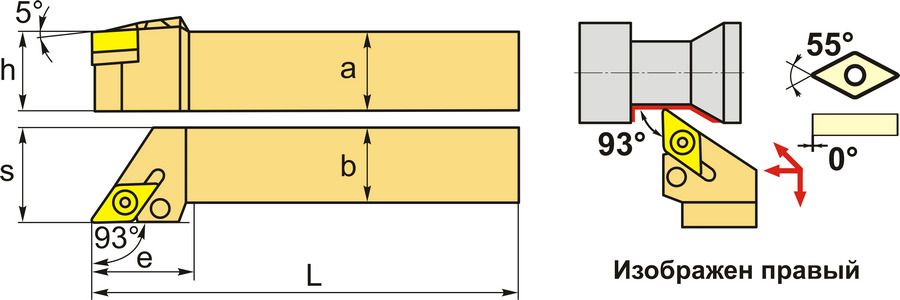

Схема

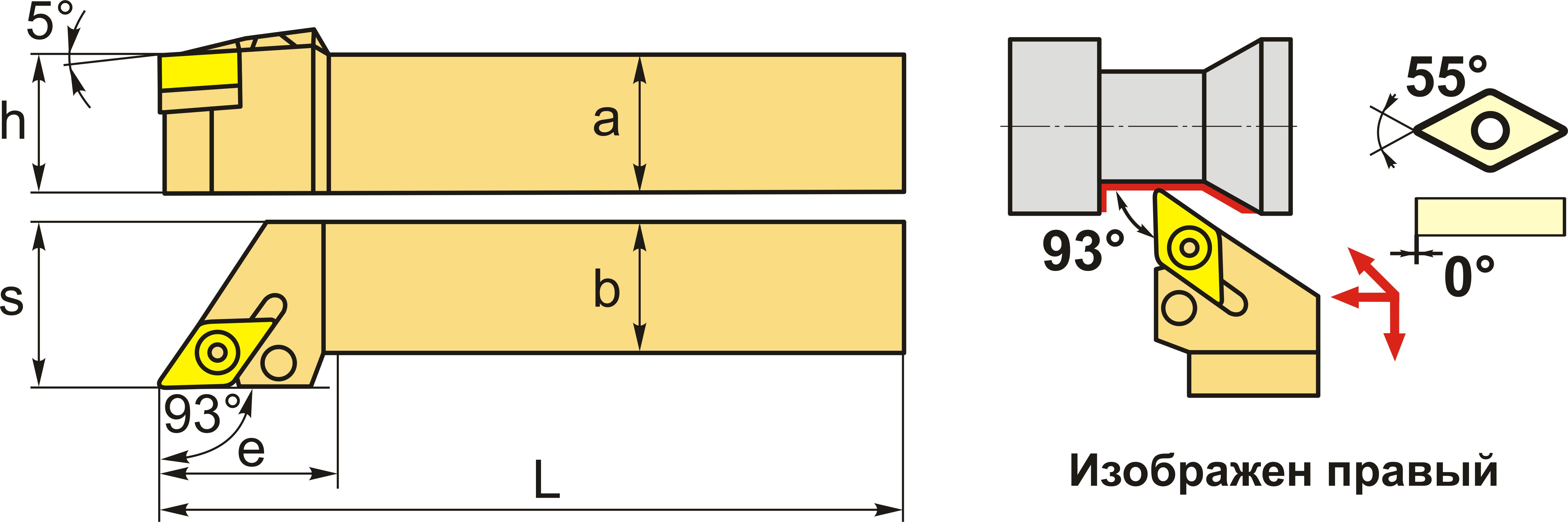

Державка резца проходная PDJNL - схема, чертеж

Размеры

Сечение: ширина (a) х толщина (b)	25х25 мм
Общая длина, L	150 мм
Размер e	35 мм
Размер h	25 мм
Размер s	32 мм
Размер устанавливаемой пластины (длина режущей кромки)	15 мм

Техническая информация

Вид точения	Наружное
Система крепления	P - прижим рычагом за отверстие
Форма устанавливаемой пластины	D - ромб 55°
Угол в плане	93°
Задний угол пластины	0°
Исполнение/направление обработки	Левое
Подходящая пластина	DN1506

Характеристики

Исполнение

Левое
Единицы измерения

шт
Вес (гр)

738
Артикул

3401062
Штрих код
