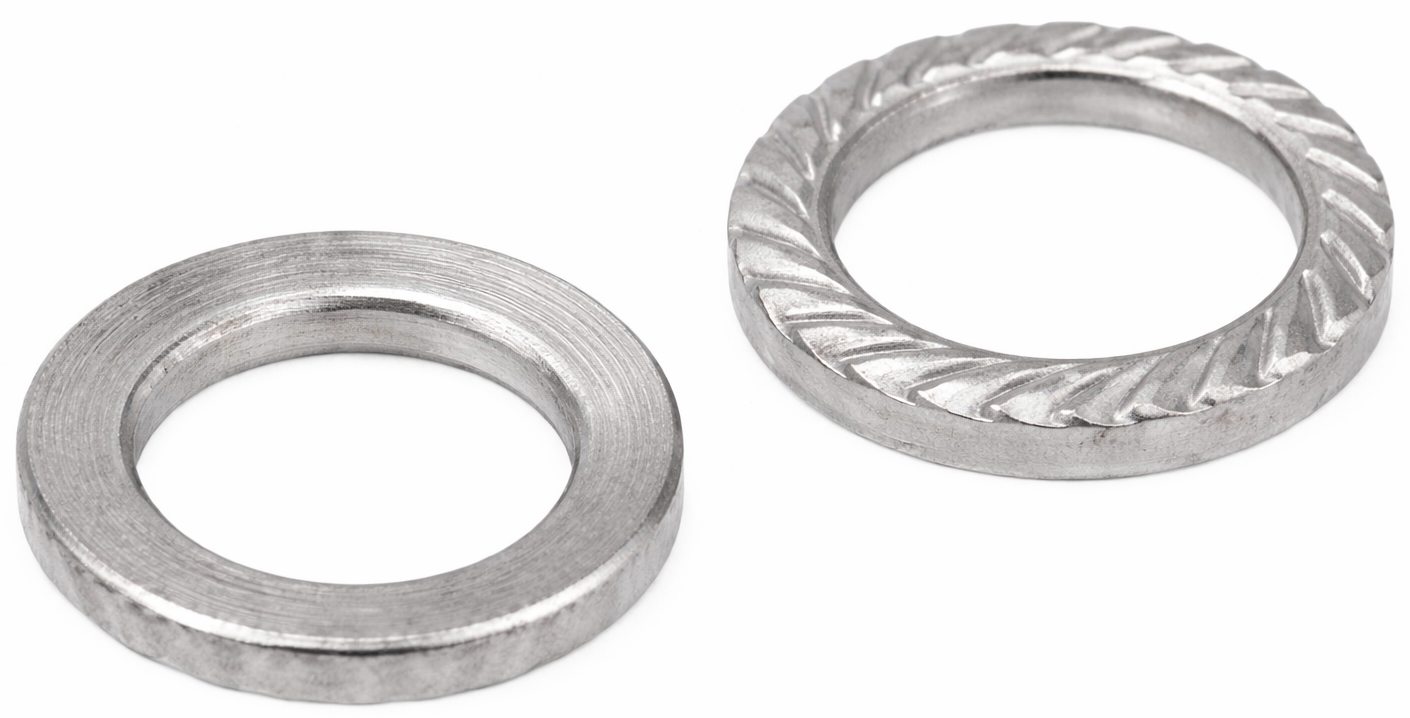

Шайба стопорная с насечками артикул 9268 тип Z для винтов с цилиндрической головкой, нержавеющая сталь А4

Стопорная шайба с насечками (артикул 9268, тип Z) предназначена для предотвращения самоотвинчивания винтов с цилиндрической головкой в условиях вибраций и динамических нагрузок. Имеет форму плоского кольца с Z-образными насечками на выпуклой поверхности. При затяжке соединения насечки врезаются в поверхность головки винта и детали, создавая надежный механический замок. Изготовлена из нержавеющей стали А4, что обеспечивает высокую коррозионную стойкость в агрессивных средах.

Особенности

• Тип Z разработан специально для использования с винтами, имеющими цилиндрическую головку (например, DIN 912, ISO 4762).
• Конструкция шайбы оптимизирована для взаимодействия с плоской опорной поверхностью такого винта.
• Насечки имеют Z-образную геометрию, расположенную под определенным углом.
• При затяжке соединения они врезаются в поверхность головки винта и опорной детали, создавая силовой зацеп, который эффективно противодействует обратному вращению винта при вибрациях.
• Сталь А4 (аналог AISI 316) обладает повышенной коррозионной стойкостью по сравнению с А2. Устойчива к воздействию влаги, кислот, щелочей, хлоридов (в том числе морской воды). Идеальна для эксплуатации в агрессивных средах, на открытом воздухе, в химической и пищевой промышленности.
• Шайба надевается на винт насечками к головке винта. При затягивании гайки шайба сжимается, и насечки фиксируются в металле, не требуя дополнительных операций.

Применение

Размеры

Под резьбу	Внутренний диаметр, d1	Внешний диаметр, d2	Высота, h	Толщина, S
М6	6,1	9,9	1,6	1,4
М8	8,2	12,7	1,7	1,4
М10	10,2	16,1	2	1,6
М12	12	18,3	2,2	1,8

Все размеры указаны в мм

Характеристики

• Тип шайбы
  Стопорная
• Единицы измерения
  шт
• Материал
  Нержавеющая сталь А4

• Стопорные
• Плоские
• Нержавеющие
• Нержавеющие А4
