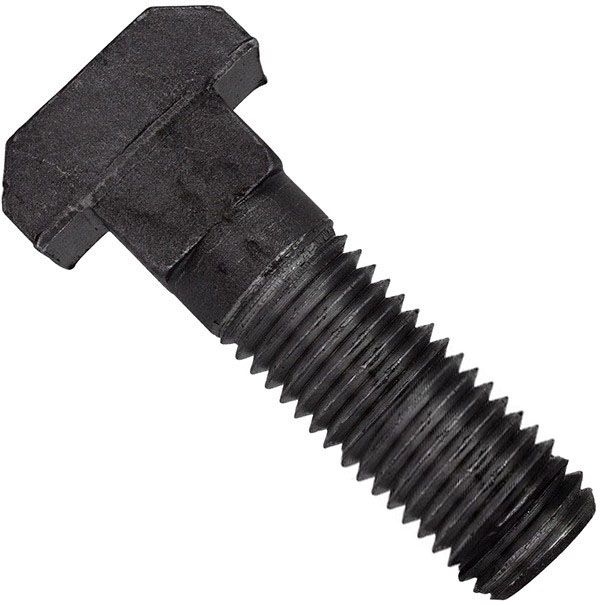

Болт 20х155 с Т-образной головкой DIN 186 к станочным пазам, класс прочности 10.9, сталь без покрытия

Болт станочный с Т-образной головкой DIN 186 с классом прочности 10.9 – надежное решение для пазового крепления. Это специализированный крепеж, предназначенный для фиксации заготовок, оснастки и компонентов оборудования на столах, плитах и в станинах промышленного оборудования, оснащенных Т-образными пазами. Он широко используется в:

• Деревообрабатывающей промышленности (на фрезерных, рейсмусовых и строгальных станках).
• Металлообработке (на фрезерных, сверлильных и координатно-расточных станках).
• Сборке промышленного оборудования, станков, модульных конструкций, агрегатов и приборов.

Конструктивные особенности

• Форма головки: прямоугольная Т-образная с квадратным подголовком и скошенными кромками – предотвращает проворачивание болта в пазу во время затяжки.
• Резьба: неполная метрическая крупного шага, с допуском 8g – это грубая (не прецизионная) резьба с умеренным зазором между болтом и гайкой (обычно 8H)..
• Совместимость с пазами: болт DIN 186 предназначен для работы со станочными пазами по DIN 649, что гарантирует точное позиционирование.

Принцип фиксации

Головка вводится в широкую часть паза, после чего Т-болт продвигается вдоль него и позиционируется в нужном месте. Затягивание гайки на резьбовом конце создает жесткое и устойчивое соединение, выдерживающее значительные нагрузки при обработке.

Технические характеристики

• Высокий класс прочности 10.9 гарантирует способность воспринимать экстремальные нагрузки на растяжение и срез, возникающие при фрезеровании, точении и шлифовании тяжелых заготовок.
• Материал: Углеродистая сталь (обычно Ст. 3, Ст. 5 или аналоги) без защитного покрытия (черный цвет – оксидная пленка после термообработки). Подходит для внутреннего применения и условий, не требующих повышенной коррозионной стойкости.
• Термообработка: Болт к станочным пазам подвергается отпуску для снятия внутренних напряжений, что повышает стойкость к динамическим нагрузкам и многократным циклам сборки-разборки.

Болт пазовый Т-образный DIN 186 – идеальный выбор для мастерских, цехов и производственных линий. Он обеспечивает быструю, точную и регулируемую фиксацию на любом оборудовании с Т-пазами, делая его незаменимым элементом в цехах металло- и деревообработки, а также в сборочном производстве.

Аналоги DIN 186:

• ГОСТ 13152-67
• DIN 261
• DIN 188
• DIN 787

Размеры

Диаметр резьбы d	М20
Длина L, мм	155
Длина резьбы b, мм	52
Высота головки k, мм	13
Размер k1, мм	31
Диаметр окружности, вписанной в головку болта s, мм	20
Ширина головки s1, мм	36

Характеристики

• DIN
  186
• ГОСТ
  13152-67
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  2,5
• Единицы измерения
  шт
• Форма головки
  Т-образная
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10.9
• Артикул
  186 20 155 109 бп
• Материал
  Сталь
• Штрих код


• Стальные
