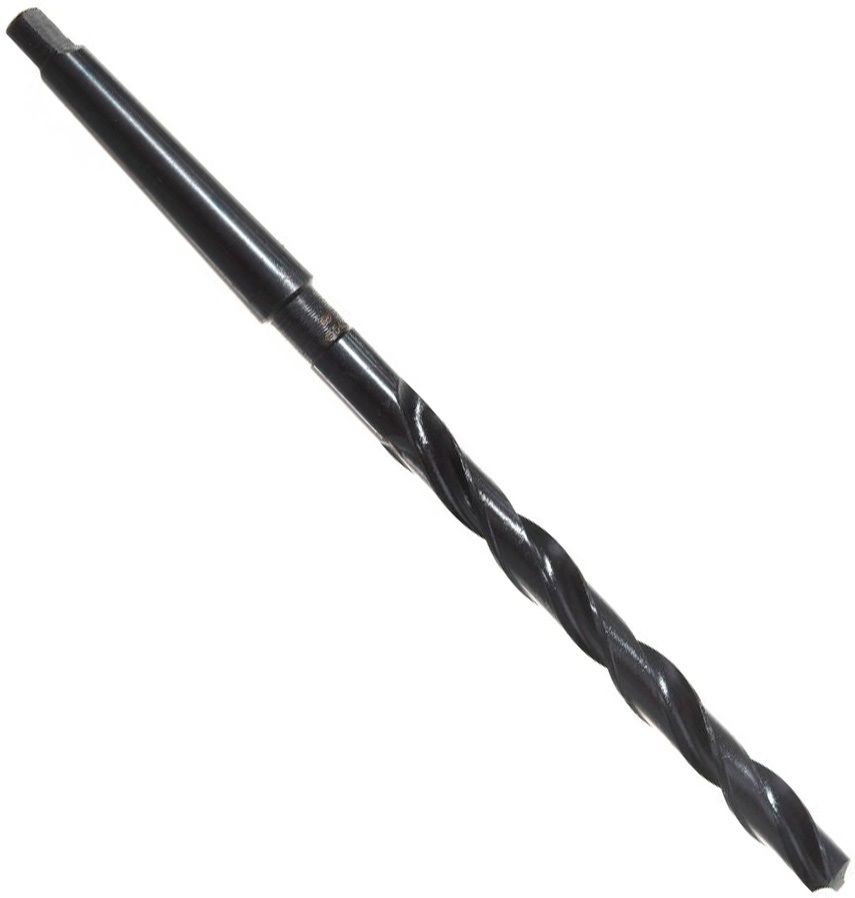

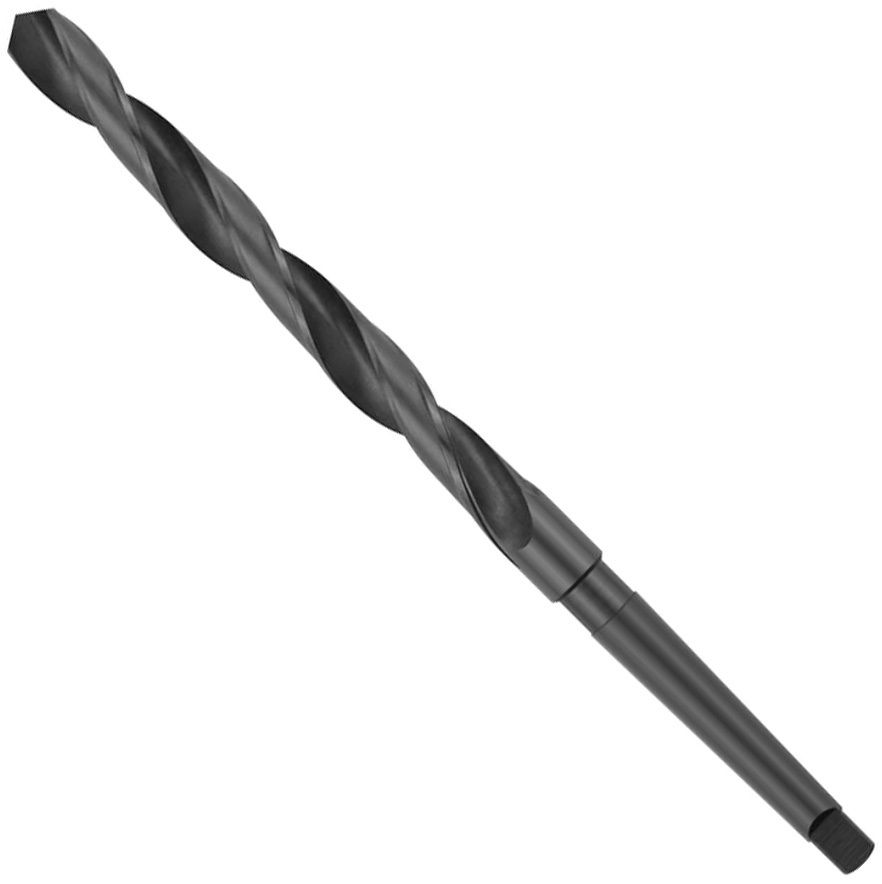

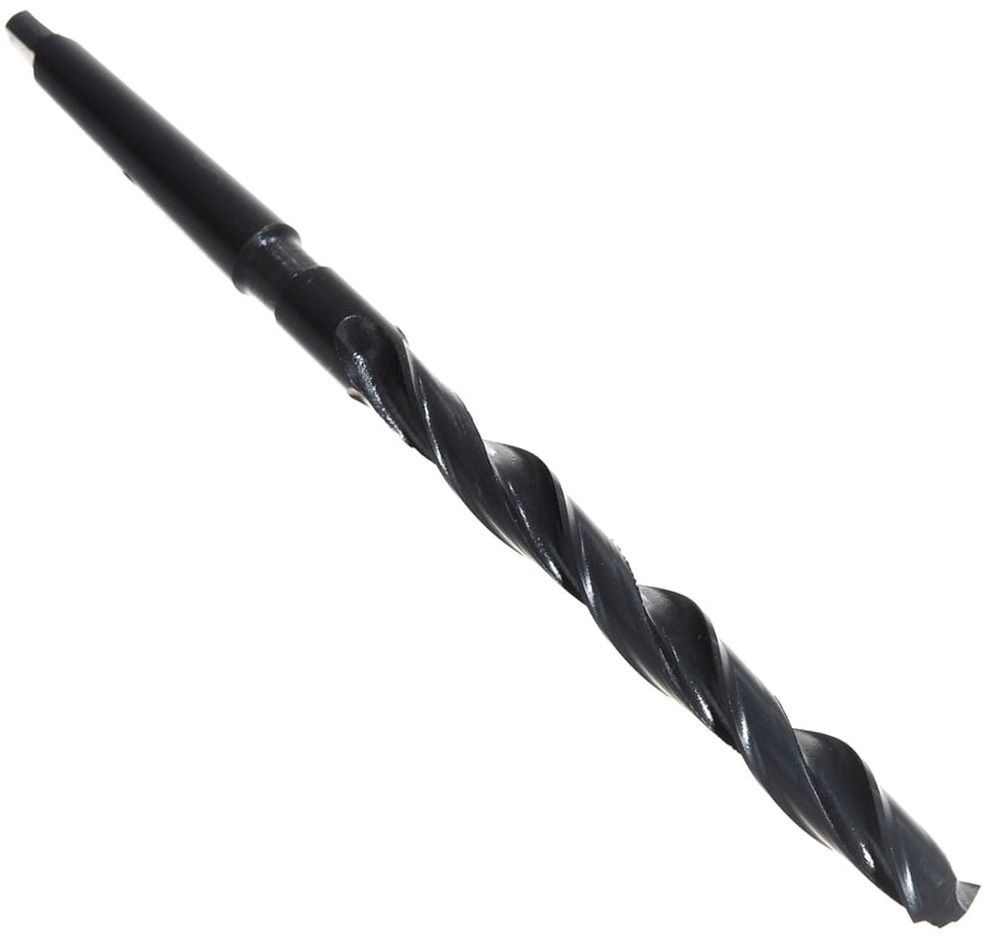

Сверло по металлу спиральное длинное к/х Морзе ГОСТ 12121-77 РИ, сталь Р6М5

Сверло спиральное ГОСТ 12121-77 РИ с коническим хвостовиком (конус Морзе) — это профессиональная оснастка, предназначенная для выполнения глубоких отверстий в различных материалах. Изготовленное по ГОСТ 12121-77, данное сверло представляет собой классический образец надёжного металлорежущего инструмента для станочного применения. Его ключевая особенность — удлинённая рабочая часть, позволяющая обрабатывать заготовки большой толщины за один проход без необходимости рассверливания.

Конструкция и геометрия

Инструмент имеет спиральную конструкцию с двумя винтовыми канавками, которые обеспечивают эффективный отвод стружки из зоны резания. Это особенно важно при работе на глубине, поскольку предотвращает заклинивание и перегрев сверла. Угол при вершине составляет 118 градусов — универсальное значение, оптимальное для обработки большинства конструкционных сталей, чугуна, цветных металлов и твёрдых пластиков. Такая геометрия обеспечивает хороший центровой контакт и снижает усилие врезания.

Материал и назначение

Сверло изготовлено из быстрорежущей стали Р6М5 — наиболее распространённого для свёрл материала, содержащего вольфрам и молибден. Р6М5 отличается высокими теплостойкостью (до 600°C) и износостойкостью и способностью сохранять режущие свойства при умеренных скоростях резания. Отсутствие дополнительного покрытия делает инструмент универсальным и удобным для переточки: геометрия может многократно восстанавливаться без повреждения защитных слоёв.

Применение

Конический хвостовик (конус Морзе) предназначен для установки непосредственно в шпиндель сверлильных, расточных или токарных станков без использования сверлильного патрона. Это обеспечивает жёсткое центрирование и высокую точность. Согласно ГОСТ, сверло рекомендовано для работы через кондукторные втулки, однако область применения значительно шире: инструмент подходит для серийного производства, ремонтных работ и задач, требующих повышенной точности и устойчивости к радиальным нагрузкам.

Аналоги

Конструкция сверла соответствует международным стандартам: по геометрии рабочей части оно аналогично сверлам ГОСТ 10903-77 и DIN 345 (с коническим хвостовиком). Материал Р6М5 сопоставим с западными аналогами HS 6-5-2 (по DIN) или M2 (по AISI). Это обеспечивает взаимозаменяемость и возможность использования в импортном оборудовании при соответствии посадочных размеров.

Размеры

Диаметр сверла d, мм	Общая длина L, мм	Рабочая длина l, мм
0,8	30	10
1	34	12
1,2	38	16
1,27	38	16
1,3	38	16
1,35	40	18
1,4	40	18
1,45	40	18
1,5	40	18
1,55	43	20
1,7	43	20
1,8	46	22
1,9	46	22
2,4	57	30
2,7	61	33
3,15	65	36
3,2	65	36
3,5	70	39
3,6	70	39
4,5	80	47
4,6	80	47
6,4	101	63
7,7	117	75
8,2	117	75
8,3	117	75
8,4	117	75
9,4	125	81
9,7	133	87
9,8	133	87
10,95	142	94
14,5	169	114

Характеристики

• Бренд
  РИ
• Тип/форма сверла
  Удлиненное / Спиральное
• ГОСТ
  10902-77
• Единицы измерения
  шт
• Тип хвостовика
  Конусный
• Угол проточки, град.



  Угол проточки в градусах, x

  118
• Назначение сверла
  Металл
• Материал сверла
  Р6М5
