Стойка для печатной платы шестигранная с фиксатором MAE, нейлон

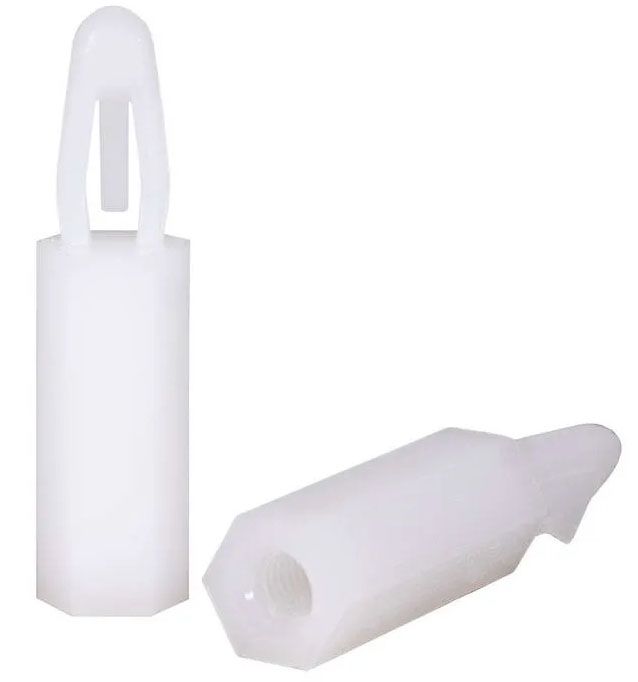

Монтажная стойка MAE - это универсальный крепежный элемент для установки печатных плат на панель, шасси или для соединения плат между собой. Изготовлена из прочного конструкционного полиамида PA66 (нейлон-66) белого цвета, что обеспечивает полную электрическую изоляцию платы от корпуса устройства, исключая короткие замыкания и паразитные наводки.

Конструкция стойки сочетает в себе шестигранную форму для удобства затяжки инструментом и специальный фиксатор на одном из концов. Он предназначен для надежного крепления стойки в отверстии печатной платы (защелкивание) или для фиксации от проворачивания при монтаже. Внутренняя резьба М3х0,5 позволяет вкручивать винт для крепления верхней платы или другого элемента конструкции. Доступны модификации с различной длиной корпуса, что позволяет подобрать оптимальный размер под конкретные конструктивные требования.

Типовые сценарии установки

1. Крепление платы к панели - стойка фиксируется в отверстии панели с помощью фиксатора (или вставляется в отверстие платы до защелкивания), затем через плату вкручивается винт М3 во внутреннюю резьбу стойки, прижимая плату к шестигранной части стойки.
2. Соединение двух плат - стойка устанавливается на нижнюю плату (через фиксатор или с помощью винта), затем верхняя плата крепится винтом во внутреннюю резьбу стойки.
3. Изолированный монтаж - нейлоновая стойка обеспечивает электрический зазор между платой и металлическим шасси, что критично для высоковольтных и высокочастотных цепей.

Особенности

• Сочетание шестигранника и фиксатора (комбинированная конструкция) гарантирует удобство монтажа: шестигранник служит для затягивания стойки инструментом, а фиксатор надежно удерживает ее в отверстии платы или предотвращает проворачивание при закручивании винта.
• Шестигранная форма (стандартный размер под ключ 5,5 мм) позволяет использовать обычный гаечный ключ для надежной фиксации, что особенно важно при монтаже в труднодоступных местах.
• Внутренняя резьба М3 дает возможность закрепить верхнюю плату или дополнительный элемент с помощью стандартного винта М3, создавая многоуровневые конструкции.
• Нейлон не проводит ток, исключая короткие замыкания и паразитные связи между платой и корпусом.
• Термостойкость – диапазон от -35°C до +85°C , поэтому стойка подходит для использования в устройствах, работающих в различных климатических условиях и с умеренным тепловыделением.
• Огнестойкость UL94 V-2 - безопасность при перегреве или коротком замыкании, материал самозатухающий.

Размеры

Резьба М	Высота А, мм	Длина корпуса В, мм	Общая длина, мм	Размер под ключ, мм
М3	9,5	6	15,5	5,5
М3	9,5	10	19,5	5,5
М3	9,5	15	24,5	5,5
М3	9,5	20	29,5	5,5
М3	9,5	25	34,5	5,5
М3	9,5	30	39,5	5,5

Характеристики

• Единицы измерения
  шт
• Материал
  Нейлон

• Стойки для печатных плат

Выбрать размер
