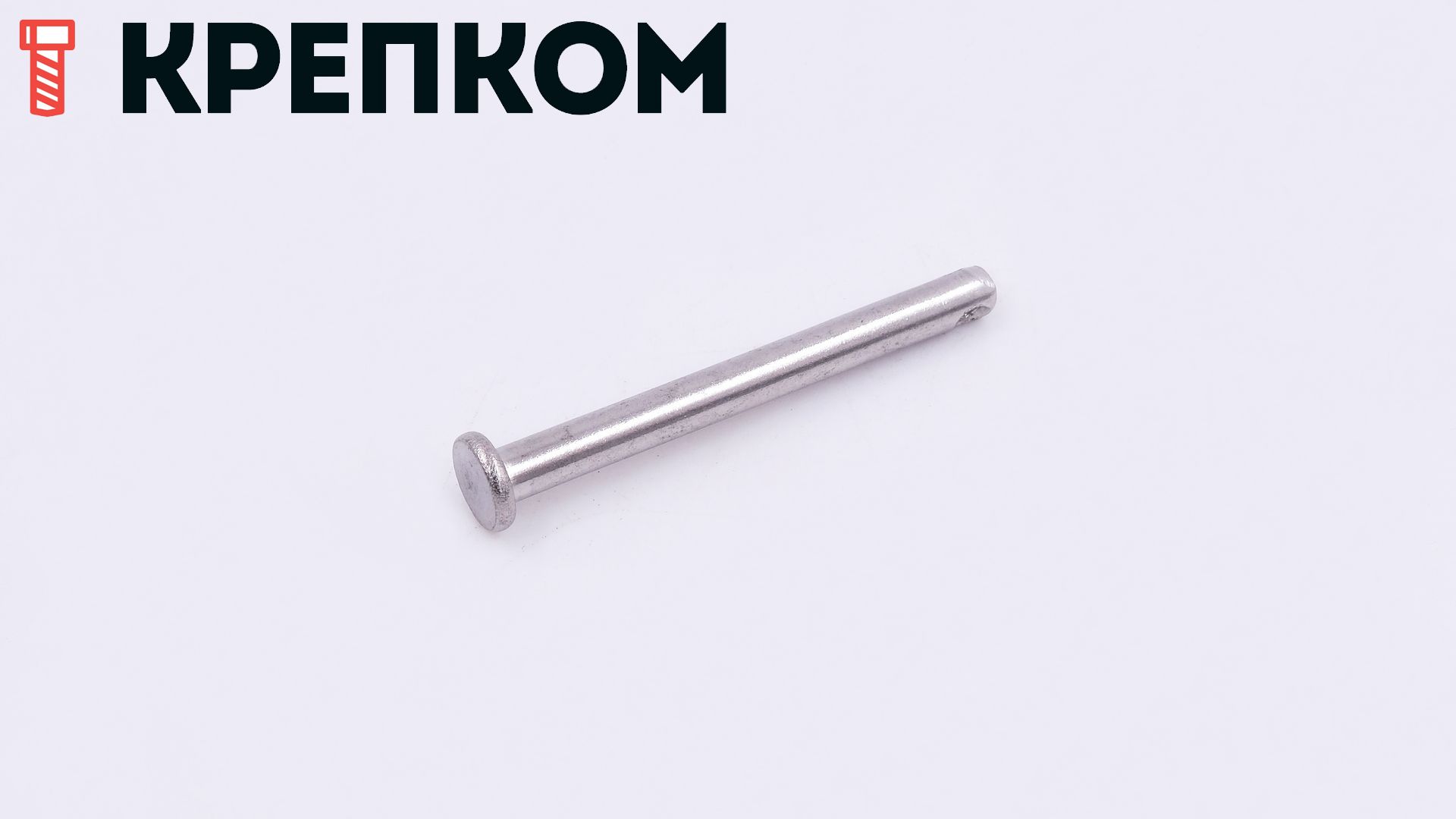

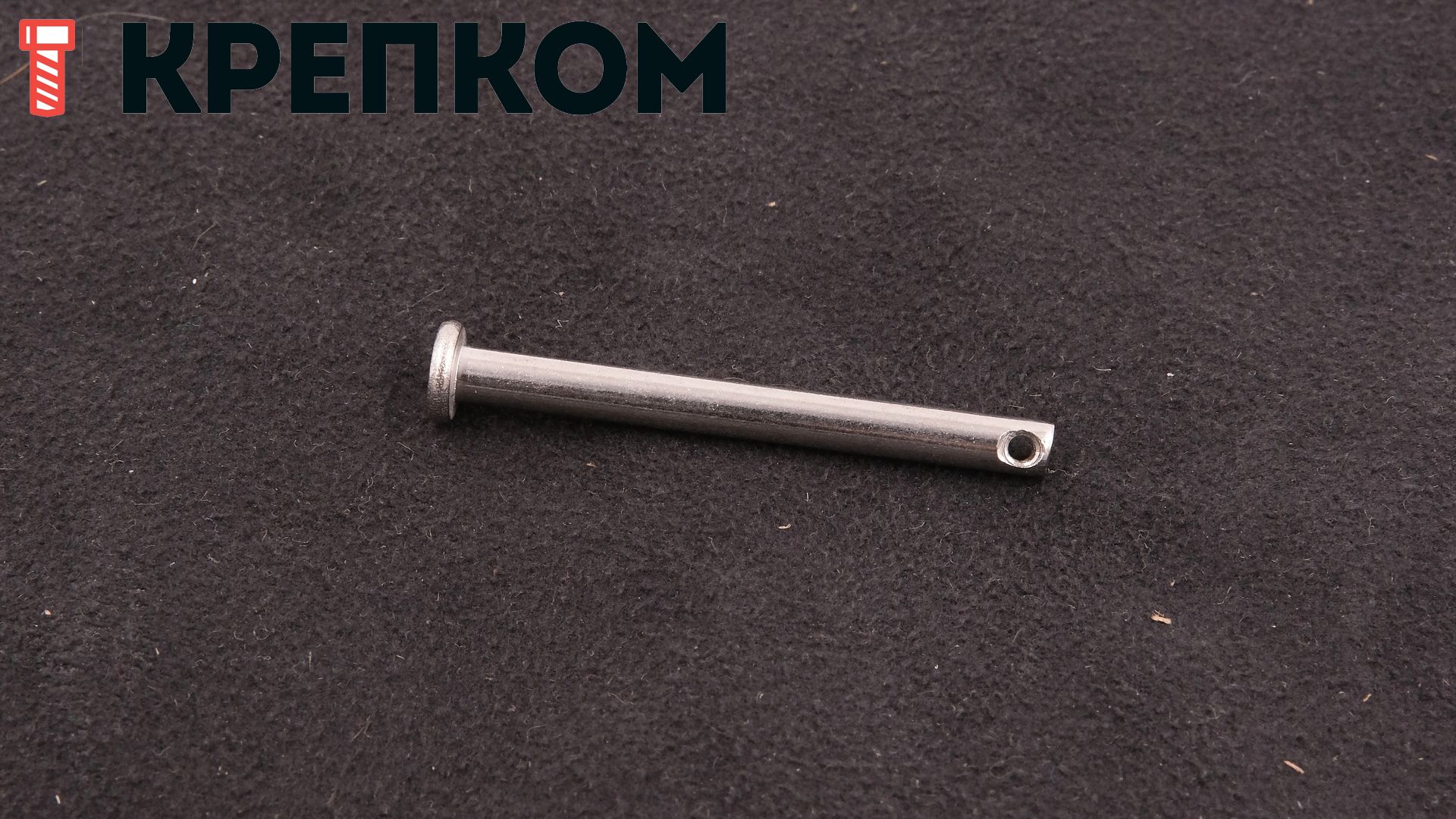

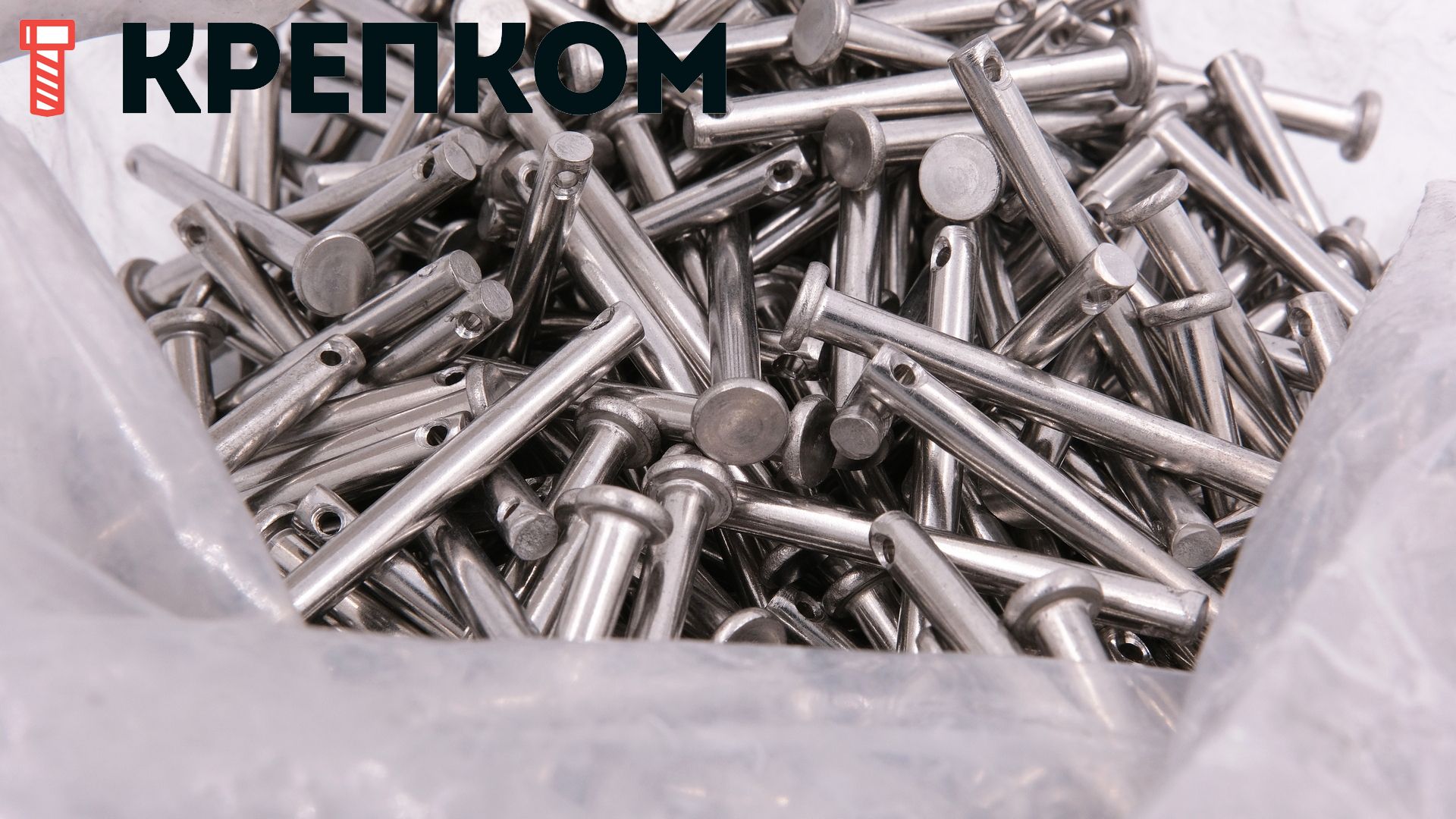

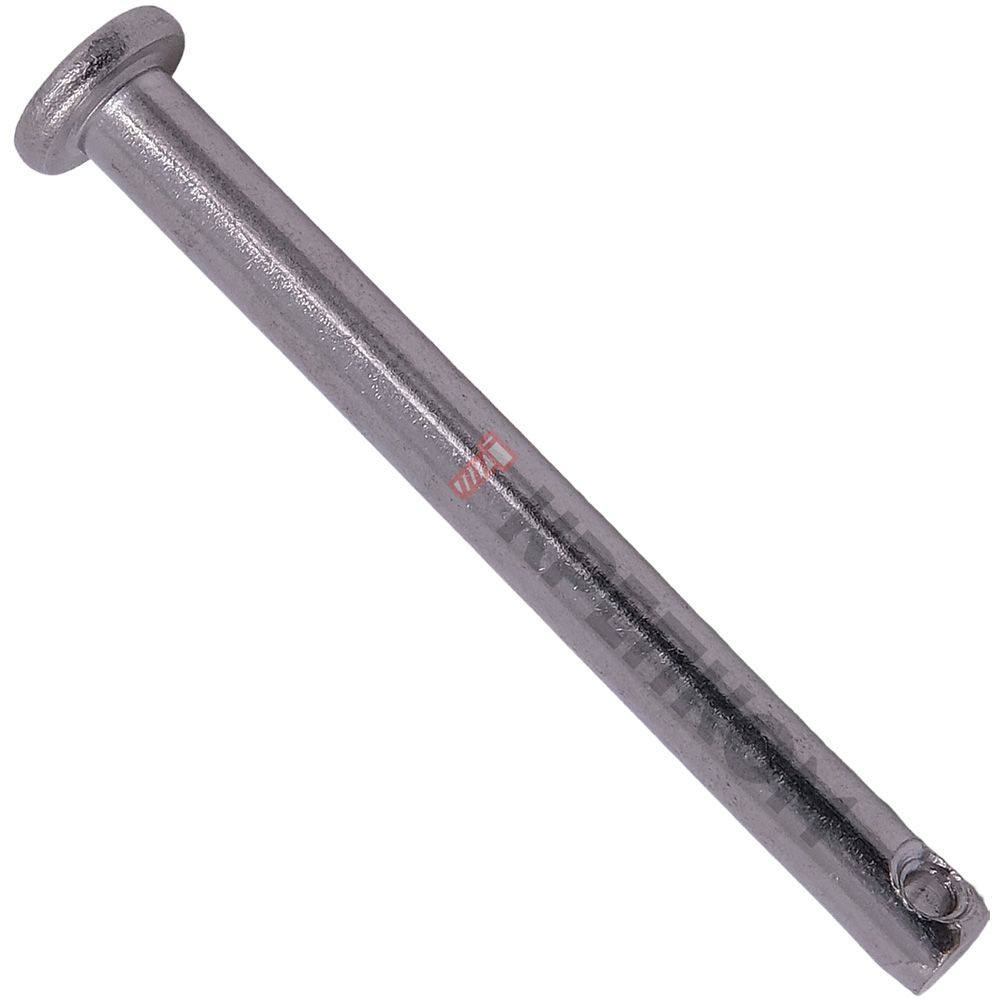

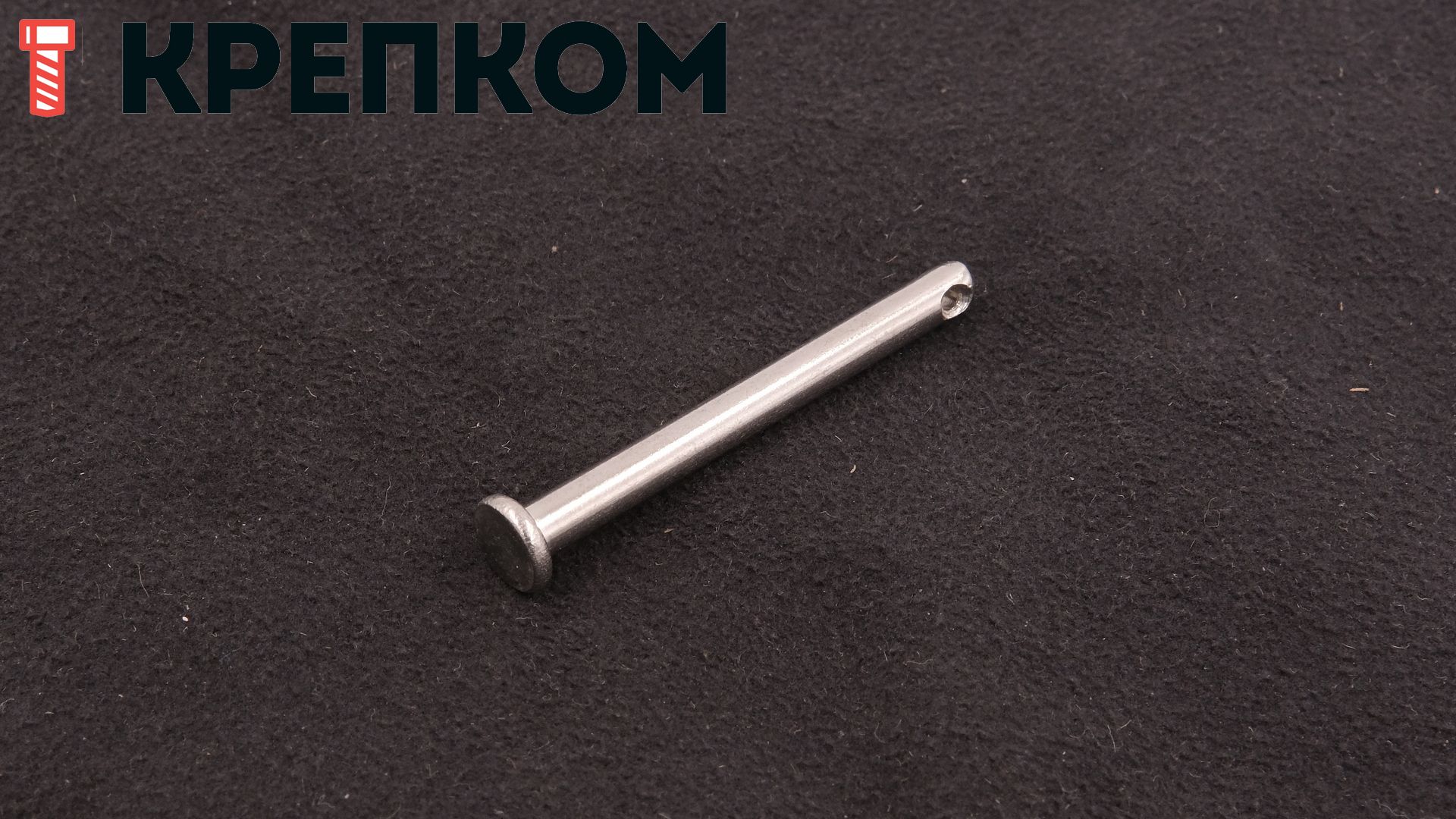

Штифт цилиндрический с головкой и отверстием под шплинт DIN 1444 form B, нержавеющая сталь А4
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Фёдор
7 (931) 252-43-52- Изготовлен из нержавеющей стали А4 (AISI 316), что обеспечивает исключительную коррозионную стойкость в условиях воздействия морской воды и агрессивных сред.
- Применяется со стандартными шплинтами DIN 94, DIN 11024 и ГОСТ 397-79, что упрощает подбор комплектующих.
- Конструкция с плоской головкой и отверстием под шплинт предотвращает осевое смещение при вибрационных нагрузках.
- Цилиндрическая форма позволяет соединяемым деталям свободно вращаться вокруг оси, создавая функциональное шарнирное соединение.
- Материал штифта сохраняет механические свойства в широком температурном диапазоне от -60°C до +450°C.
- Конструкция предусматривает многократный монтаж и демонтаж без потери эксплуатационных характеристик.
- Пригоден для использования в химической, пищевой промышленности и машиностроении.
Штифт цилиндрический DIN 1444 (тип В) представляет собой крепежный элемент с плоской головкой и отверстием под шплинт на рабочей части. Изготовленный из нержавеющей стали А4 (AISI 316), штифт обладает повышенной коррозионной стойкостью в агрессивных средах, включая морскую воду и химические растворы. Предназначен для шарнирных соединений в машиностроении, приборостроении и промышленном оборудовании.
Конструкционные особенности
Плоская головка и шплинтовое отверстие обеспечивают надежную фиксацию от осевого смещения. Цилиндрическая форма позволяет соединяемым деталям свободно вращаться вокруг оси штифта. Штифт рассчитан на умеренные нагрузки и требует предварительного сверления отверстий в соединяемых деталях. Монтаж осуществляется установкой в подготовленное отверстие с последующей фиксацией стандартным шплинтом, что предотвращает самопроизвольное выпадение метиза при вибрационных нагрузках. Данный штифт совместим со шплинтами DIN 94, DIN 11024 и ГОСТ 397-79. Соединение предусматривает многократный монтаж и демонтаж без потери эксплуатационных характеристик.
Материал
Применение нержавеющей стали А4 (AISI 316) обеспечивает исключительную коррозионную стойкость в широком спектре сред: от морской воды и хлоридосодержащих растворов до агрессивных химических реагентов и пищевых продуктов. Материал сохраняет механические свойства при температурах от -60°C до +450°C и обладает стойкостью к межкристаллитной коррозии.
Благодаря содержанию молибдена (2 - 3%) сталь А4 демонстрирует повышенную стабильность в кислых средах и условиях постоянного воздействия влаги. Эти характеристики делают штифт оптимальным решением для пищевой и химической промышленности, судостроения, уличных конструкций и архитектурных элементов, эксплуатирующихся в агрессивной атмосферной среде.
Аналоги DIN 1444
- ISO 2341
- ГОСТ 9650-80
Размеры
|
Номинальный размер d |
Диаметр головки d2 | Диаметр отверстия под шплинт d3 | Высота головки k |
Расстояние до центра отверстия w |
Высота фаски z1 max |
Высота фаски z2 | Диаметр шплинта ds |
| 3 | 5 | 0,8 | 1 | 1,6 | 0,8 | - | 0,8 |
| 4 | 6 | 1 | 1 | 2,2 | 1 | 0,5 | 1 |
| 5 | 8 | 1,2 | 1,6 | 2,9 | 2 | 1 | 1,2 |
| 6 | 10 | 1,6 | 2 | 3,2 | 2 | 1 | 1,6 |
| 8 | 14 | 2 | 3 | 3,5 | 2 | 1 | 2 |
| 10 | 18 | 3,2 | 4 | 4,5 | 2 | 1 | 3,2 |
| 12 | 20 | 3,2 | 4 | 5,5 | 3 | 1,6 | 3,2 |
| 14 | 22 | 4 | 4 | 6 | 3 | 1,6 | 4 |
| 16 | 25 | 4 | 4,5 | 6 | 3 |
1,6 |
4 |
| 18 | 28 | 5 | 5 | 7 | 3 |
1,6 |
5 |
| 20 | 30 | 5 | 5 | 8 | 4 | 2 | 5 |
все размеры указаны в мм
Длина l2 вычисляется по формуле L - w для конкретного диаметра и длины.
Характеристики
-
DIN1444
-
ГОСТ9650-80
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Clevis pins with head, B = with pin hole, tolerance h11 for pin Ø
