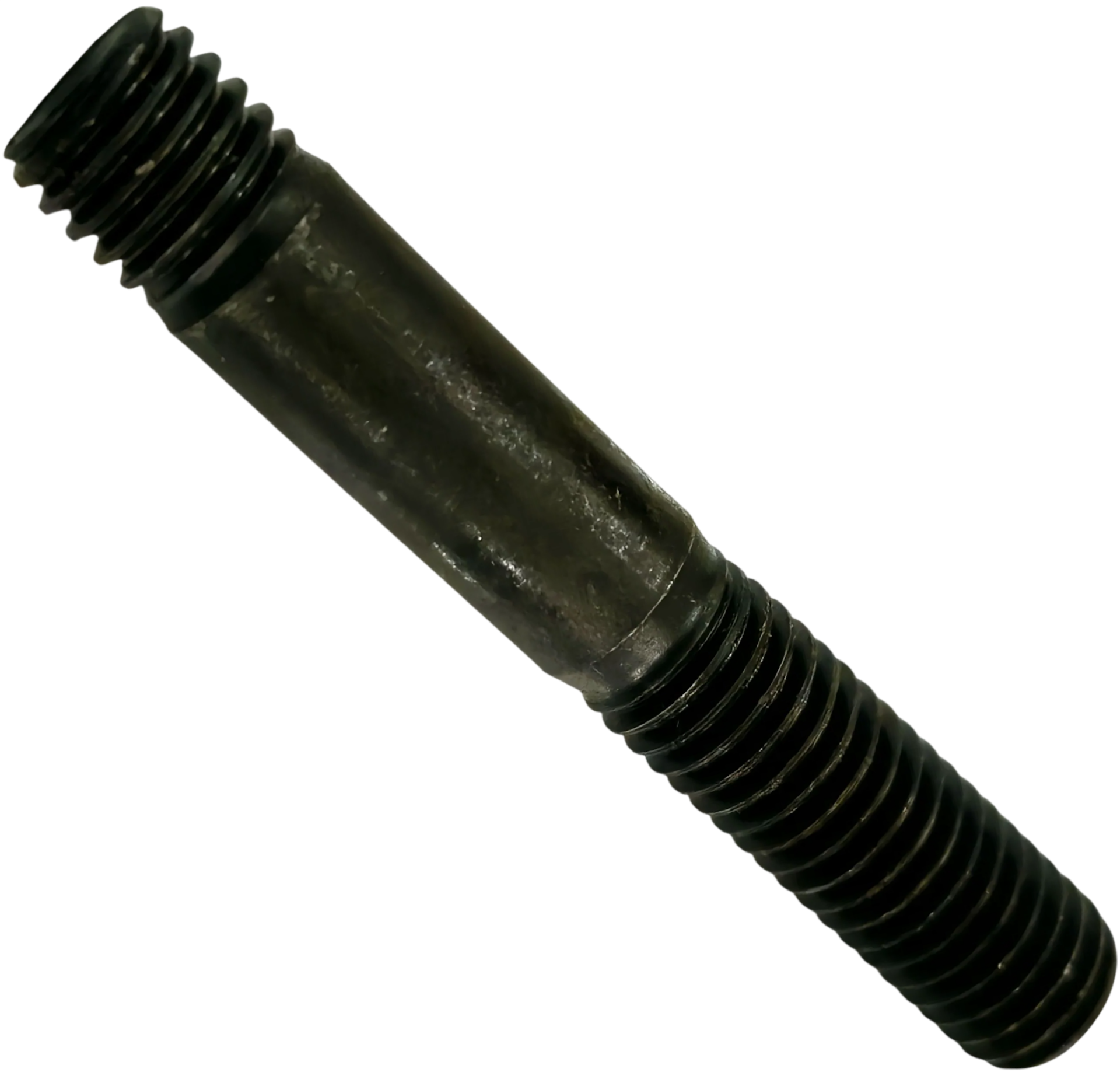

Шпилька резьбовая с ввинчиваемым концом ~ 1d М27х240 DIN 938, класс прочности 10.9, сталь без покрытия

Высокопрочная шпилька с ввинчиваемым концом ~ 1d М27х240 мм DIN 938 состоит из двух резьбовых участков разной длины и гладкого сегмента между ними. Короткая часть является установочным концом, ее длина приблизительно равна номинальному диаметру резьбы – это та часть, которая ввинчивается в заготовку (обычно это цельнометаллическая конструкция, в которой подготовлено резьбовое отверстие). После этого на штангу надевается монтируемая деталь со сквозным безрезьбовым отверстием и притягивается гайкой.

Свойства

• Двухсторонняя шпилька изготовлена из углеродистой стали в классе прочности 10.9, что делает ее подходящим крепежным элементом в шпилечных соединениях с повышенными требованиями к рабочим нагрузкам.
• Отсутствие антикоррозийного покрытия сокращает эксплуатационный ресурс во влажных и других агрессивных средах.

Нагрузочная способность

Двухсторонняя шпилька 10.9 относится к крепежным изделиям повышенной прочности, нагрузка на растяжение составляет 1000 МПа (100 кгс/мм²), а граница текучести – 900 МПа (90 кгс/мм²). Она способна воспринимать в 2 раза большие рабочие нагрузки, чем штанги нормальной прочности 5.6 и 5.8 при равном диаметре. То есть, у шпильки 10.9 начнется необратимая деформация при усилии на разрыв 90 кг на 1 мм² площади сечения, а у аналога 5.8 – уже при 40 кг.

Аналоги DIN 938:

• ГОСТ 22033-76 (М2 - М48)
• ГОСТ 22032-76 (М2 - М48)

Размеры

Характеристики

• Тип шпильки
  С ввинчиваемым концом
• DIN
  938
• ГОСТ
  22033-76
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  3
• Единицы измерения
  шт
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  10.9
• Артикул
  938 27 240 10
• Материал
  Сталь
• Штрих код


• высокопрочная
• Шпильки DIN 938
