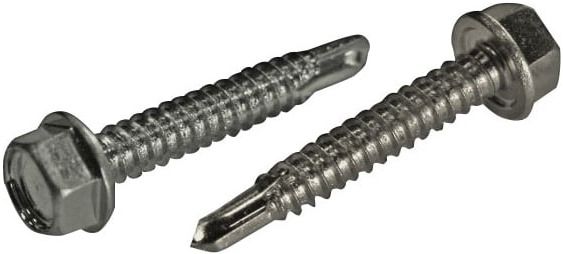

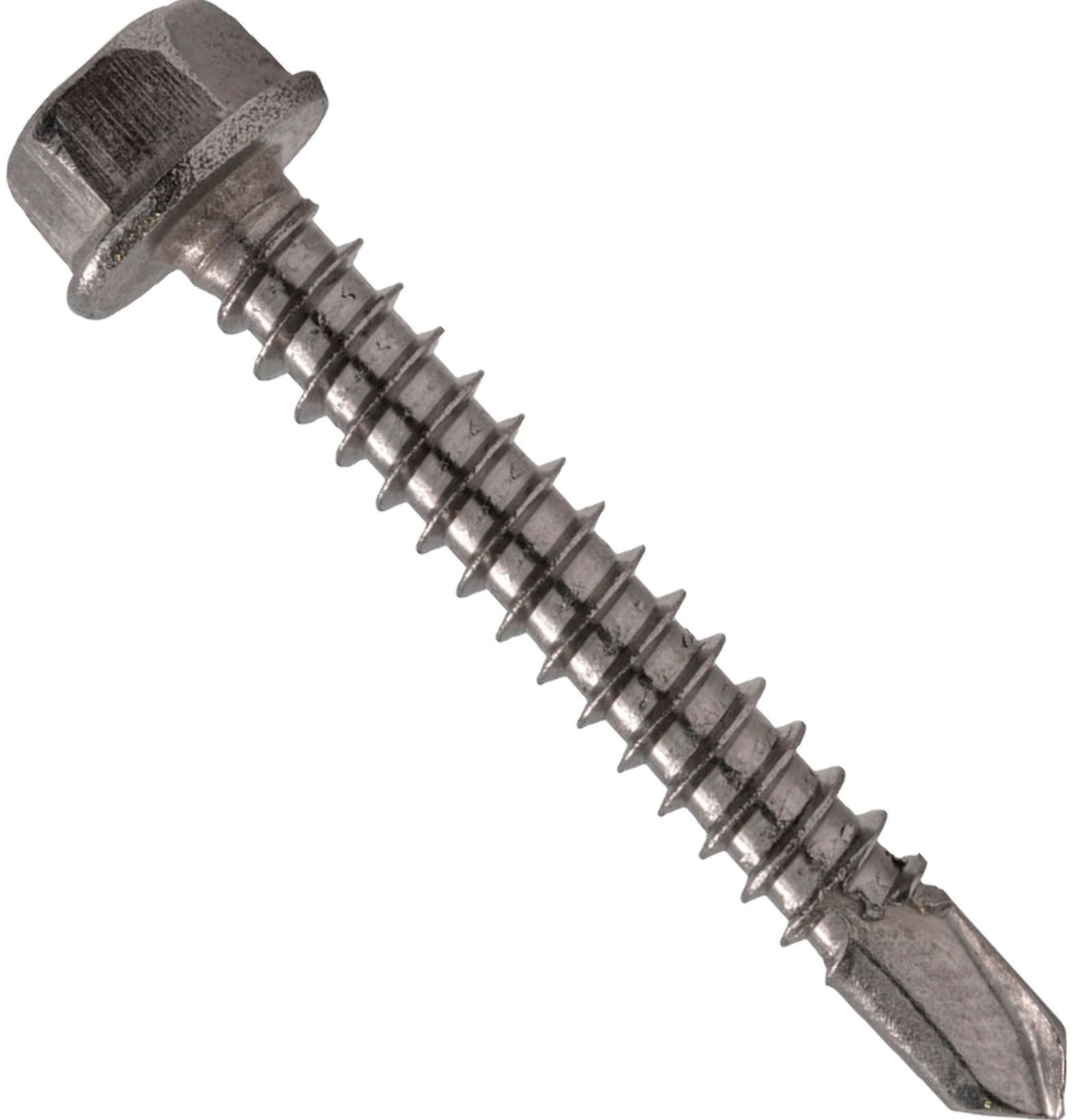

Саморез с прессшайбой и буром DIN 7504 K, окрашенный
Внешний вид товара может отличаться от представленного на изображении
- Для крепления листового алюминия, профлистов, металлочерепицы к металлическому основанию.
- Установка в металл толщиной до 6 мм без предварительного сверления.
- Стандарт: DIN 7504, форма К (шестигранная головка с пресс-шайбой).
- Наконечник бур (сверло) для рассверливания позволяет получить соединение за один проход.
- Мелкая резьба упрощает вкручивание в листовые металлы и профили.
- Внешний шестигранник с бортиком плотно прилегает к поверхности, надежно прижимая материал.
- Материал: углеродистая сталь.
- Окраска визуально маскирует крепёж и улучшает эстетику фасада или кровли.
- В наличии диаметры: 4,8; 6,3 мм.
Саморез по металлу со сверлом с пресс-шайбой DIN 7504 K (JP76) применяется при работе с профилированными листами и другими материалами, которые требуется закрепить на металлическом основании. Например, при креплении профнастила на несущий каркас забора. Крепеж имеет частую самонарезающую резьбу и сверлящий наконечник, который рассверливает отверстие для легкого вкручивания. Головка снабжена фланцем, что увеличивает ее прижимную поверхность. Уплотнительной шайбой не комплектуется, поэтому для герметичных соединений не используется. Саморез изготовлен из качественной углеродистой стали.
Особенности
- Наконечник бур (сверло) позволяет легко получить соединение за один проход.
- Мелкая резьба для легкого вкручивания в листовые металлы и тонкие профили.
- Шестигранная головка с фланцем для передачи высокого крутящего момента, без проскальзывания насадки.
- Пресс-шайба плотно прижимает материал и предотвращает его продавливание.
- Окраска не только декоративно маскирует крепёж, но и защищает от атмосферного воздействия.
Монтаж
Саморез шестигранный самосверлящий с буром JP76 вкручивается в металлоизделия толщиной до 4,0 мм без предварительного сверления. Шурупы с буром диаметром 4,2 мм способны просверлить металл толщиной до 2,5 мм. При большей толщине следует использовать диаметры 5,5 мм или 6,3 мм. Для установки используется соответствующая размеру головки шестигранная насадка и инструмент с регулировкой вращательного момента, чтобы при закручивании предотвратить срыв резьбы в основании.
Аналог DIN 7504 K:
- ISO 15480
Размеры
| Диаметр резьбы | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| Толщина скрепляемых материалов f | 0,7-1,9 | 0,7-2,25 | 0,7-2,4 | 1,75 - 3,0 | 1,75-4,4 | 1,75 - 5,25 | 2,0 - 6,0 |
| Диаметр наконечника-сверла dp | 2,3 | 2,8 | 3,1 | 3,6 | 4,1 | 4,8 | 5,8 |
| Диаметр пресс-шайбы dc | 6,3 | 8,3 | 8,3 | 8,8 | 10,5 | 11,0 | 13,5 |
| Высота головки k | 2,8 | 3,4 | 3,4 | 4,1 | 4,3 | 5,4 | 5,9 |
| Размер под ключ s | 4 | 5,5 | 5,5 | 7 | 8 | 8 | 10 |
Все размеры указаны в мм
Характеристики
-
Тип саморезаСо сверлом
-
DIN7504
-
ISO15480
-
Единицы измеренияшт
-
ШлицШестигранник внешний
-
Форма головкиШестигранная / Прессшайба
-
МатериалУглеродистая сталь
