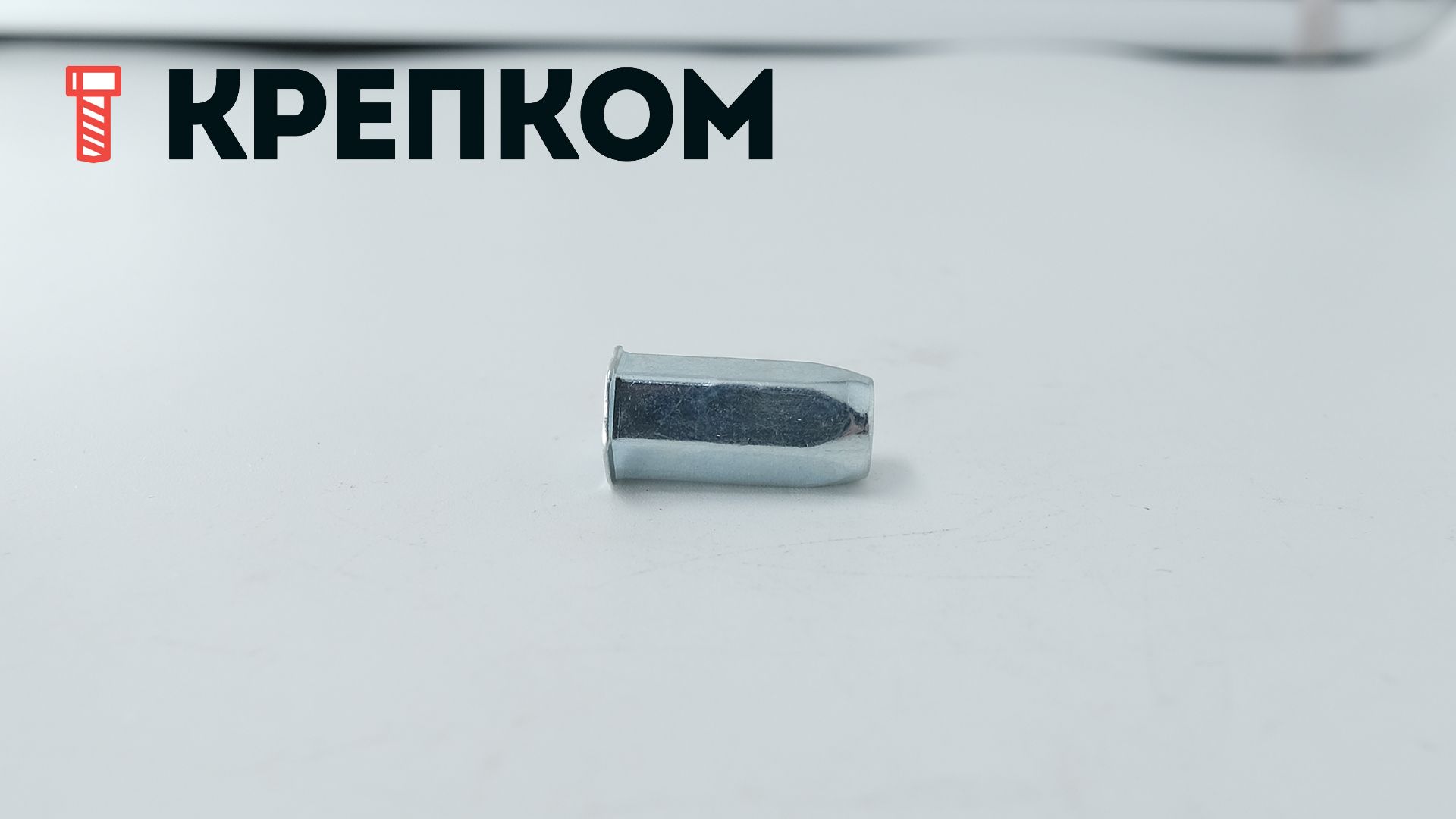

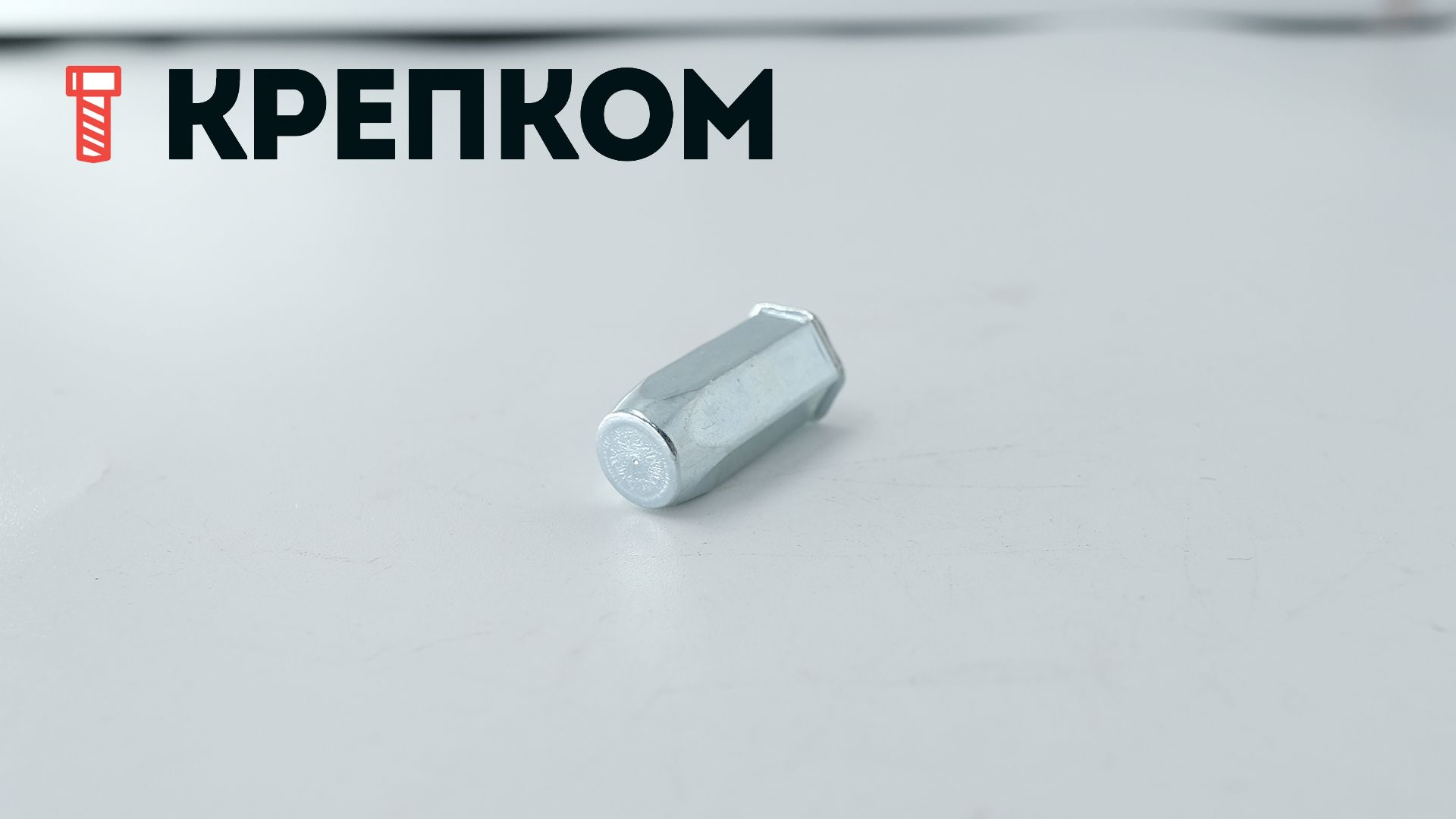

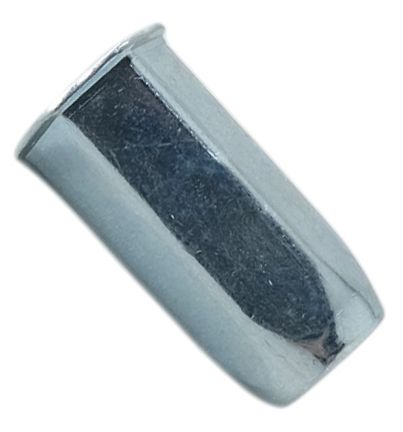

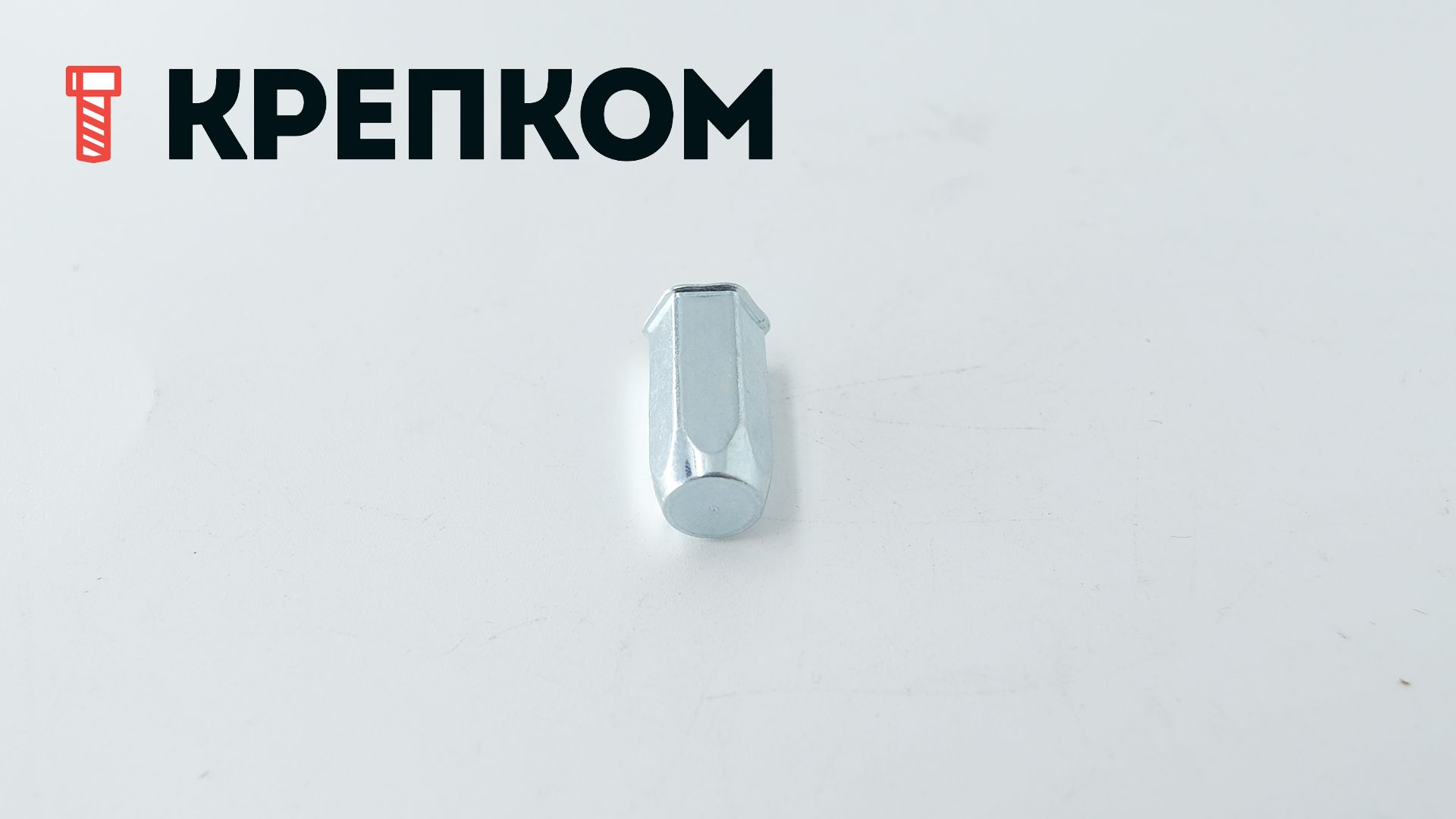

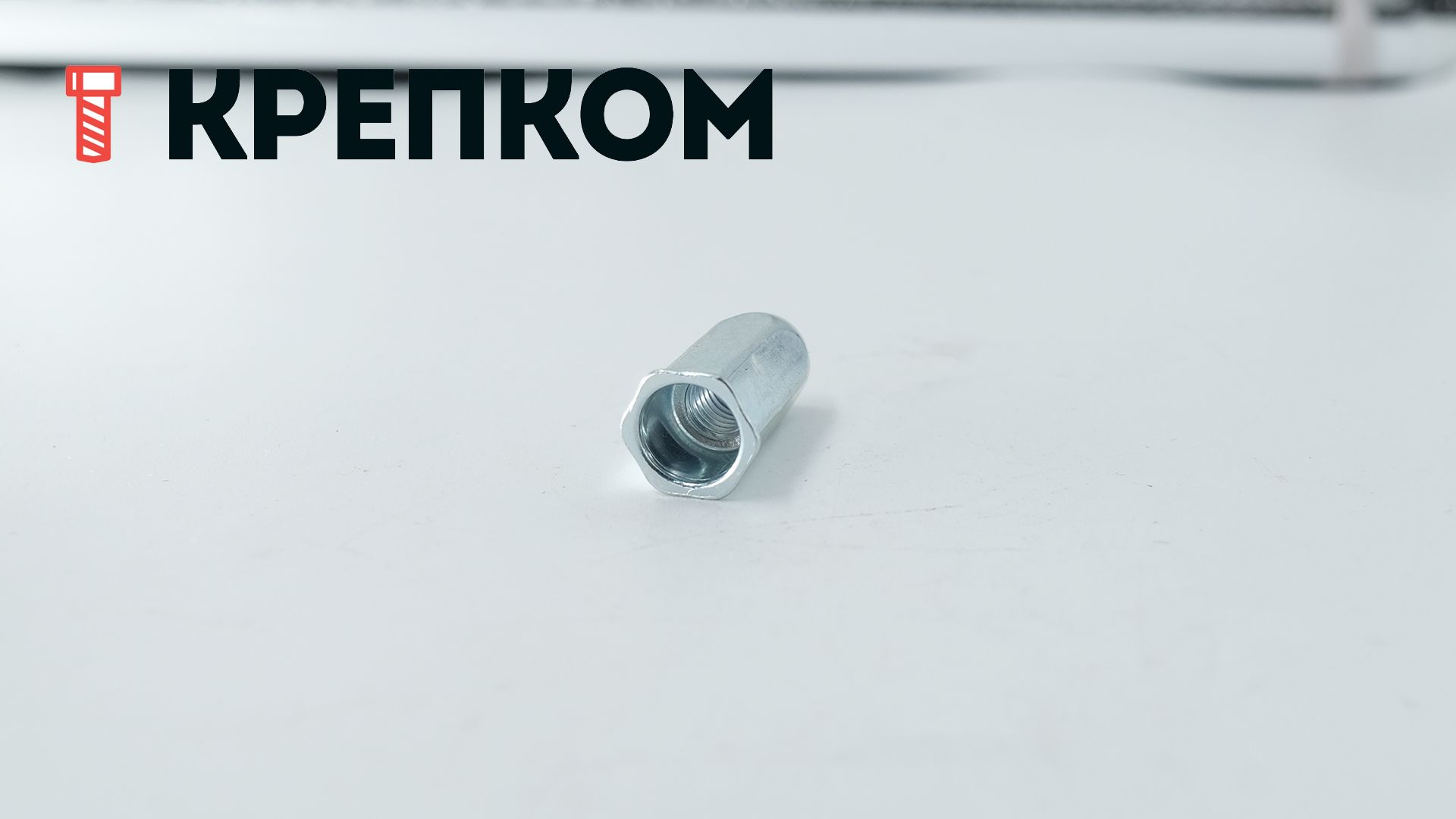

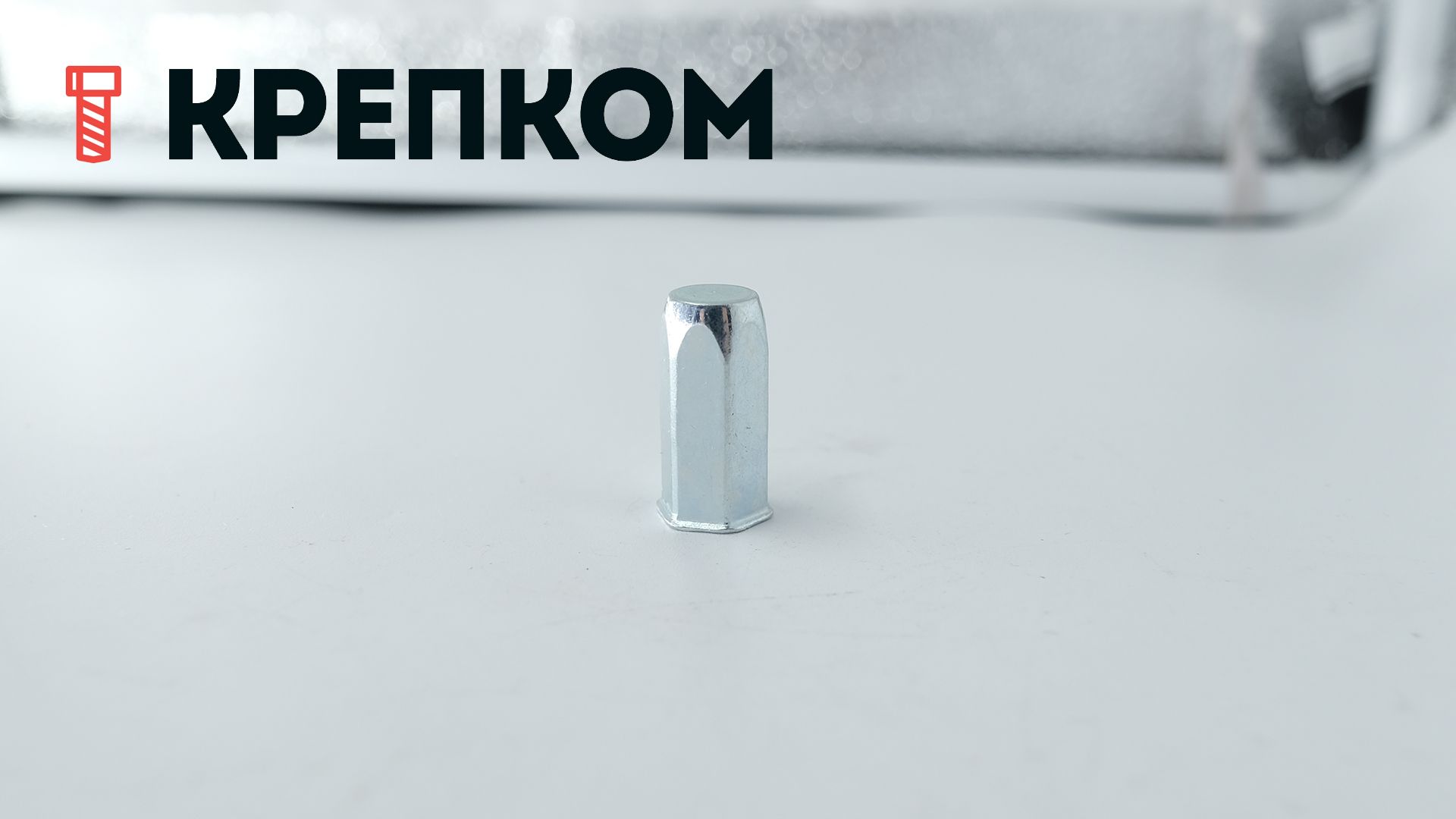

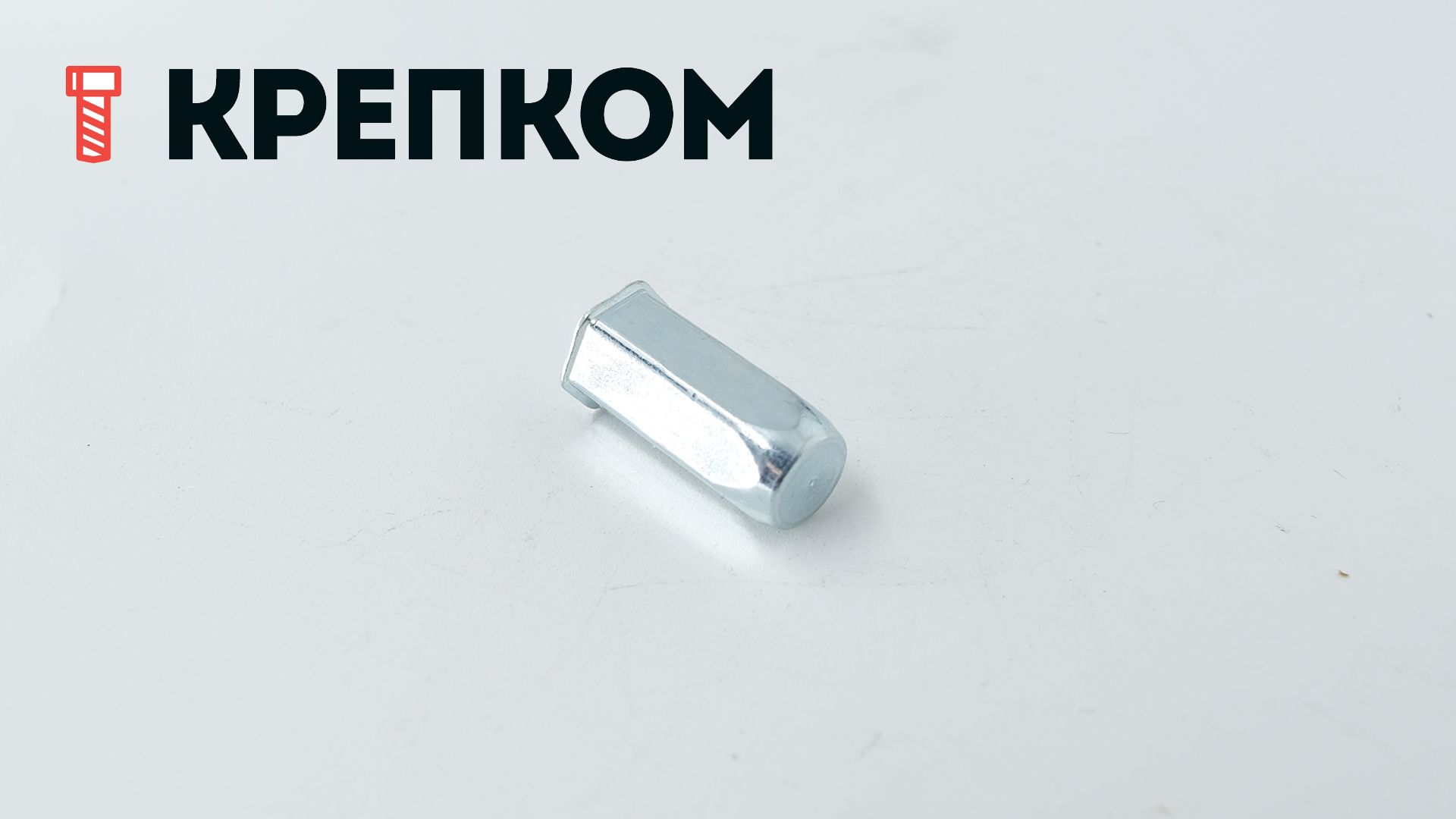

Резьбовая заклепка с уменьшенным бортиком, шестигранная, закрытая, сталь
Код товара: WN00196237
- Для скрепления тонких листовых материалов и одновременного создания в них глухого резьбового отверстия.
- Тип заклепки: с уменьшенным бортиком, шестигранная, закрытая.
- Требует подготовки шестигранного отверстия при помощи пневмогидравлического пробойника.
- Соединение защищено от проникновения влаги, пыли и газов.
- Внутренняя резьба для метрических винтов, болтов и шпилек.
- Высокая сопротивляемость к прокручиванию в отверстии и устойчивость к вибрации.
- Малозаметное эстетичное крепление, без деформации прикрепляемого изделия.
- Материал изготовления: сталь.
- Диаметр резьбы: М4, М5, М6, М8, М10 и М12.
- Диапазон зажима min / max: 0,5-2,5 / 2-5 мм.
5039
руб.
1000 шт
1152
руб.
200 шт
2700
руб.
500 шт
5680
руб.
1000 шт
3043
руб.
500 шт
2572
шт
22
руб.
1 шт
1704
руб.
200 шт
Для создания пыле- и влаго- защищенного соединения используется резьбовая шестигранная заклёпка закрытого типа. Она имеет закрытый конец и, соответственно, глухую резьбу. Такое исполнение способствует защите внутренней части сборки от испарений, пыли, влаги и масел, которые могут поступать через зазоры резьбового соединения. Важно учесть, что соединение на основе заклёпок с уменьшенной головкой будет менее прочным, чем со стандартным.
Особенности
- Обладает увеличенным сопротивлением к прокручиванию.
- При использовании заклёпки закрытого типа следует правильно рассчитать длину крепежного элемента, который будет применяться в полученном соединении.
- Монтаж осуществляется в специально подготовленное шестигранное отверстие.
- Малый бурт будет немного выступать над рабочей поверхностью, но в меньшей степени, чем стандартный цилиндрический бортик.
Установка
Размеры
|
Внутренняя резьба D, мм |
Диаметр гильзы S1, мм |
Длина гильзы L, мм |
Шестигранное отверстие, мм |
Диаметр бортика S2, мм |
Толщина скрепляемого пакета материалов E, мм |
| М4 | 5,9 | 16 | 6 | 7 | 0,5-2,5 |
| М5 | 6,9 | 20 | 7 | 8 | 0,5-3 |
| М6 | 8,9 | 20,5 | 9 | 10 | 1-3,5 |
| М8 | 10,9 | 23 | 11 | 12 | 1-4 |
| М10 | 12,9 | 28,5 | 13 | 14,5 | 1,5-4,5 |
| М12 | 14,9 | 33 | 15 | 16,5 | 2-5 |
Характеристики
-
Тип заклепкиЗакрытая (глухая) / Шестигранная / С уменьшенным бортиком
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
