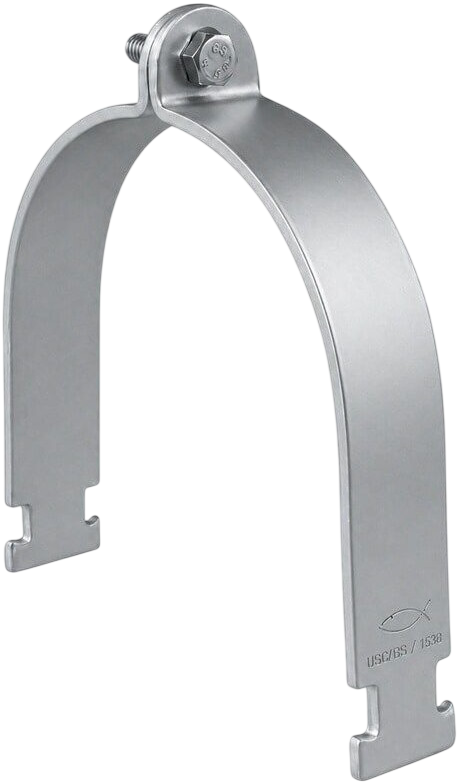

Хомут U-образный для системы FUS Fischer UPC, горячеоцинкованная сталь

Хомут U-образный Fischer UPC предназначен для монтажа трубопроводов к профилям системы FUS. Состоит из двух скоб, оснащенных отверстиями для болта. Труба фиксируется путем зацепления лапок хомута за внутренние загибы профиля. Прижим и стяжка осуществляются болтом, расположенным в верхней части хомута. Крепеж изготовлен из высококачественной углеродистой стали и защищен от коррозии методом горячего цинкования.

Преимущества

• Нагрузка от трубопровода воспринимается непосредственно монтажной шиной, что повышает несущую способность крепежного узла.
• Облегчает установку заподлицо с несущей конструкцией с интегрированной монтажной шиной.
• Система с одним запирающим болтом упрощает процесс монтажа, позволяя быстро затянуть хомут сверху.
• Хомут плотно прижимает трубу к профилю, минимизируя габариты инженерной трассы.
• Ширина ленты 32 мм позволяет использовать резиновую вставку для гашения вибраций, звукоизоляции и компенсации тепловых расширений трубопровода.
• Лапки хомута повторяют форму кромок профиля FUS, обеспечивая стабильное соединение, устойчивое к сдвиговым нагрузкам.
• Покрытие горячий цинк (HDG) позволяет эксплуатировать крепление на открытом воздухе и в условиях атмосферных воздействий.

Технические характеристики

• Материал - сталь SPHC/Q235.
• Покрытие - горячее цинкование, мин. 45 мкм.
• Ширина ленты - 32 мм.

Монтаж

1. Разместите трубу на монтажном профиле FUS.
2. Установите хомут UPC поверх трубы так, чтобы загнутые лапки зацепились за внутренние выступы профиля.
3. Выровняйте хомут перпендикулярно оси трубы.
4. Затяните болтовое соединение, обеспечивая неподвижность трубопровода в узле.

Размеры

Диапазон зажима, мм	Ширина х толщина, мм	Запирающий винт
265-272	32х5	М10х90
273-280	32х5	М10х90
289-300	32х5	М10х90
301-311	32х5	М10х90
312-325	32х5	М10х90

Характеристики

• Бренд
  Fischer
• Тип хомута
  U и П-образные
• Единицы измерения
  шт
• Материал
  Горячий цинк (HDG)

• Хомуты Fischer

Выбрать размер
