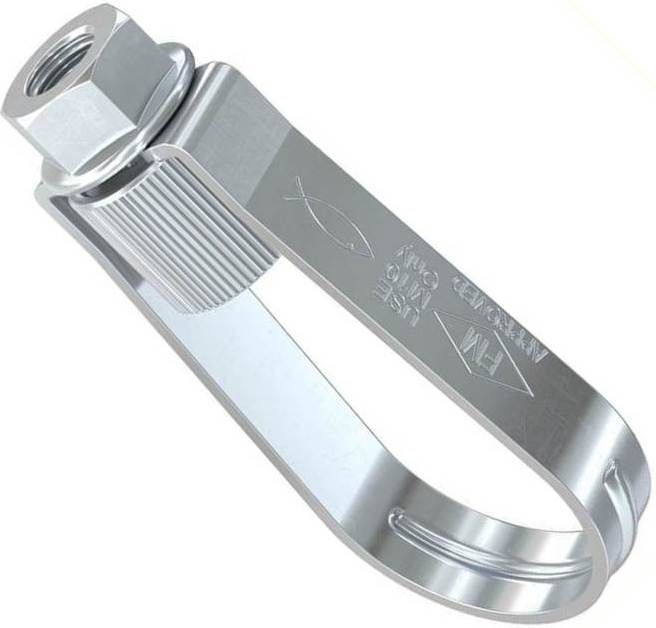

Хомут спринклерный петлевой Fischer FRLH, оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Изготовлен из оцинкованной стали DD11 для промышленного применения в сухих помещениях.
- Часть модификаций обладает сертификацией FM и VdS для монтажа в спринклерных системах противопожарной защиты.
- Двухболтовая конструкция обеспечивает точную подгонку под диаметр труб от 15 до 521 мм.
- Три типа сварных соединений гаек гарантируют надежную фиксацию для разных нагрузок.
- Система защиты от выпадения крепежа упрощает и ускоряет процесс монтажа.
- Конструкция с ребром жесткости увеличивает несущую способность хомута.
Трубный хомут Fischer FRSMN представляет собой оцинкованное стальное крепление для монтажа металлических и пластиковых трубопроводов в сухих помещениях. Изделие изготовлено из стали DD11 с гальваническим цинкованием и предназначено для промышленного строительства и систем противопожарной защиты. Конкретные размеры сертифицированы по стандартам FM и VdS для использования в спринклерных системах.
Конструкция с двумя болтами обеспечивает точную подгонку под наружный диаметр труб от 15 до 521 мм. Хомут крепится через сквозную присоединительную гайку. Для диаметров М8/М10, М10/М12 и М12/М16 применяется точечная сварка в месте крепления гайки и хомута, для M16 SW24 и M20 SW30 - полукруговая, для M16 SW30 и M20 SW30 - круговая. Двухвинтовая система позволяет равномерно распределить давление на трубу и обеспечить надежную фиксацию. Система защиты от выпадения крепежных элементов упрощает монтаж. в условиях сухих помещений.
Отсутствие звукоизоляционной прокладки делает хомут оптимальным для промышленных объектов и пластиковых труб без требований к виброизоляции. Ребро жесткости позволяет усилить металлическую конструкцию и существенно увеличить допустимые нагрузки.

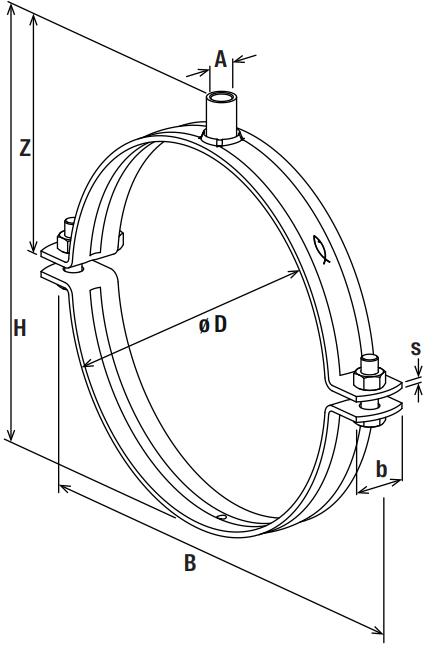

Размеры
| Артикул | Одобрено FM | Одобрено VdS | Резьба гайки | Диаметр трубы D, мм (дюймы) | Ширина B, мм | Высота H, мм | Ширина поперечного сечения b, мм | Толщина s, мм | Высота z, мм | Диаметр зажимного винта | Статическая нагрузка, кН | Момент затяжки, Н·м |
| 570128 |
- |
- | М12/М16 | 176 - 182 | 258 | 217,5 | 40 | 4 | 121 | М12 | 8 | 10 |
| 570129 |
- |
- | М12/М16 | 188 - 194 | 270 | 229,5 | 40 | 4 | 127 | М12 | 8 | 10 |
| 570131 |
- |
- | М12/М16 | 199 - 205 | 281 | 240,5 | 40 | 4 | 135,5 | М12 | 9 | 10 |
| 570133 |
- |
- | М12/М16 | 207 -216 | 292 | 251,5 | 40 | 4 | 138 | М12 | 9 | 10 |
| 570134 |
- |
- | М12/М16 | 176 - 182 (8") | 302 | 261,5 | 40 | 4 | 143 | М12 | 9 | 10 |
| 570135 |
- |
+ | М16 | 219 - 226 | 302 | 257,5 | 40 | 4 | 139 | М12 | 9 | 10 |
| 570136 |
- |
- | М12/М16 | 227 - 236 | 312 | 271,5 | 40 | 4 | 148 | М12 | 9 | 10 |
| 570137 |
- |
- | М12/М16 | 244 - 250 | 326 | 285,5 | 40 | 4 | 155 | М12 | 9 | 10 |
| 570138 |
- |
- | М12/М16 | 251 - 261 | 337 | 296,5 | 40 | 4 | 160,5 | М12 | 9 | 10 |
| 570139 |
- |
- | М12/М16 | 267 - 273 (10") | 349 | 308,5 | 40 | 4 | 166,5 | М12 | 9 | 10 |
| 570140 |
- |
+ | М20 | 267 -273 | 349 | 311 | 40 | 4 | 169 | М12 | 9 | 10 |
| 570141 |
- |
- | М12/М16 | 278 - 284 | 360 | 319,5 | 40 | 4 | 172 | М12 | 9 | 10 |
| 570142 |
- |
- | М12/М16 | 297 - 304 | 380 | 339,5 | 40 | 4 | 182 | М12 | 9 | 10 |
| 570143 |
- |
- | М12/М16 | 305 - 316 | 392 | 351,5 | 40 | 4 | 188 | М12 | 9 | 10 |
| 570144 |
- |
- | М16 | 316 - 324 (12") | 431 | 358 | 50 | 5 | 191 | М16 | 15 | 20 |
| 570145 |
- |
- | М16 | 348 - 356 (13") | 463 | 390 | 50 | 5 | 207 | М16 | 15 | 20 |
| 570147 |
- |
- | М16 | 360 - 368 | 475,5 | 402 | 50 | 5 | 213 | М16 | 15 | 20 |
| 570148 |
- |
- | М16 | 399 -407 (16") | 514,5 | 441 | 50 | 5 | 232,5 | М16 | 15 | 20 |
| 570149 |
- |
- | М16 | 441 - 449 | 531,5 | 459 | 60 | 8 | 241,5 | М16 | 15 | 20 |
| 570150 |
- |
- | М16 | 500 - 508 (20") | 620,5 | 548 | 60 | 8 | 286 | М16 | 15 | 20 |
| 570151 |
- |
- | М16 | 513 - 521 | 633,5 | 561 | 60 | 8 | 292,5 | М16 | 15 | 20 |
| 570152 |
- |
- | М8/М10 | 15 - 19 (3/8") | 62 | 45,5 | 30 | 2,5 | 33,5 | М6 | 2,5 | 2 |
| 570153 |
- |
+ | М8/М10 | 20 - 24 (1/2") | 71 | 50,5 | 30 | 2,5 | 36 | М6 | 2,5 | 2 |
| 570154 | + | + | М8/М10 | 25- 30 (3/4") | 78 | 56,5 | 30 | 2,5 | 39 | М6 | 2,5 | 2 |
| 570155 | + | + | М8/М10 | 31 -35 (1") | 84 | 59 | 30 | 2,5 | 37,5 | М6 | 4 | 2 |
| 570156 | - | + | М8/М10 | 34 - 64 | 89 | 65 | 30 | 2,5 | 40,5 | М6 | 4 | 2 |
| 570157 | + | + | М8/М10 | 40 - 45(1 1/4") | 94 | 69 | 30 | 2,5 | 42,5 | М6 | 4 | 2 |
| 570158 | + | + | М8/М10 | 48 - 53 (1 1/2") | 103 | 77 | 30 | 2,5 | 46,5 | М6 | 4 | 2 |
| 570159 | - | + | М8/М10 | 54 - 59 | 108 | 83 | 30 | 2,5 | 49,5 | М6 | 4 | 2 |
| 570160 | + | + | М8/М10 | 60 - 65 (2") | 116 | 89 | 30 | 2,5 | 52,5 | М6 | 4 | 2 |
| 570161 | - | + | М8/М10 | 67 - 72 | 123 | 96 | 30 | 2,5 | 56 | М6 | 4 | 2 |
| 570162 | + | + | М10/М12 | 76 - 81 (2 1/2") | 145,5 | 110,5 | 30 | 3 | 65,5 | М8 | 5 | 3 |
| 570163 | - | + | М10/М12 | 82 -85 | 153,5 | 114,5 | 30 | 3 | 67,5 | М8 | 5 | 3 |
| 570164 | + | + | М10/М12 | 88 - 94 (3") | 157 | 123,5 | 30 | 3 | 72 | М8 | 5 | 3 |
| 570165 | - | + | М10/М12 | 95 - 102 | 168 | 131,5 | 30 | 3 | 76 | М8 | 5 | 3 |
| 570166 | - | + | М10/М12 | 102 - 108 | 179 | 137,5 | 30 | 3 | 79 | М8 | 5 | 3 |
| 570167 | + | + | М10/М12 | 110 - 116 (4") | 184 | 145,5 | 30 | 3 | 83 | М8 | 5 | 3 |
| 570168 | - | + | М10/М12 | 124 - 129 | 199,5 | 158,5 | 30 | 3 | 89,5 | М8 | 5 | 3 |
| 570169 | + | + | М12/М16 | 133 - 140 | 216 | 175,5 | 40 | 4 | 100 | М12 | 8 | 10 |
| 570170 | - | + | М12/М16 | 140 - 146 (5") | 222 | 181,5 | 40 | 4 | 103 | М12 | 8 | 10 |
| 570171 | - | + | М12/М16 | 149 - 155 | 232 | 190 | 40 | 4 | 107,5 | М12 | 8 | 10 |
| 570173 | - | + | М12/М16 | 159 - 165 | 242 | 200,5 | 40 | 4 | 112,5 | М12 | 8 | 10 |
| 570174 | + | + | М12/М16 | 167 - 173 (6") | 249 | 208,5 | 40 | 4 | 116,5 | М12 | 8 | 10 |
Характеристики
-
Бренд
-
Тип хомутаСпринклерный
-
Единицы измеренияшт
-
МатериалОцинкованная сталь
