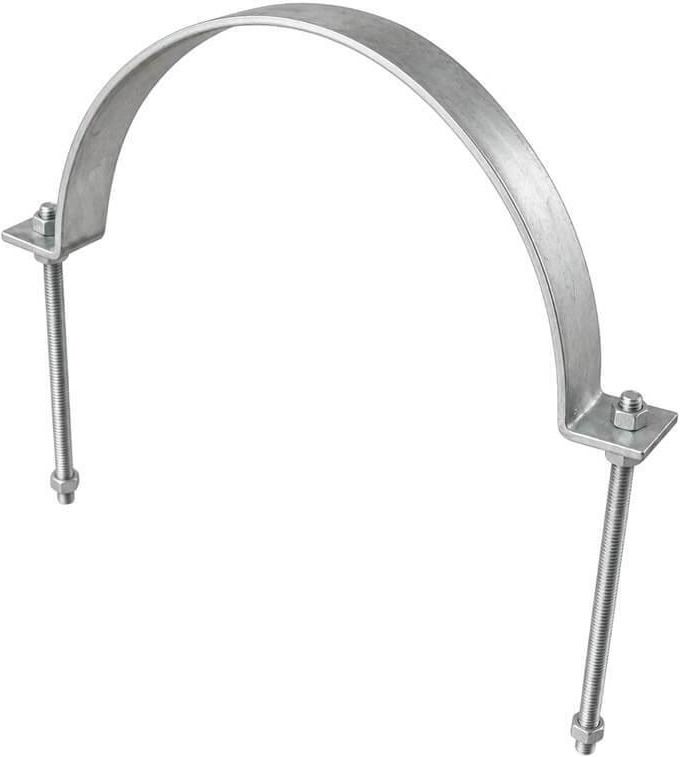

Хомут полукруглый для системы FUS Fischer PI UPC, горячеоцинкованная сталь

Хомут полукруглый Fischer PI UPC предназначен для монтажа трубопроводов больших диаметров к профилям системы FUS. Состоит из скобы с отверстиями, двух резьбовых шпилек и болтов. Применяется при прокладке коммуникационных трасс и в промышленном строительстве в условиях ограниченного пространства. Крепеж изготовлен из высококачественной углеродистой стали и защищен от коррозии методом горячего цинкования.

Преимущества

• Нагрузка от трубопровода воспринимается непосредственно монтажной шиной, что повышает несущую способность крепежного узла.
• Облегчает установку заподлицо с несущей конструкцией с интегрированной монтажной шиной.
• Высокая несущая способность обеспечивается толщиной и шириной стальной полосы 50х6 мм, что предотвращает деформацию хомута.
• В комплекте используются шпильки M12 (класс прочности 4.8) и гайки (класс прочности 8), рассчитанные на фиксацию тяжелых магистралей.
• Возможна установка резиновой прокладки, которая обеспечивает звукоизоляцию и гасит механические колебания системы.
• Покрытие горячий цинк (HDG) позволяет эксплуатировать крепление на открытом воздухе и в условиях атмосферных воздействий с сохранением технических свойств.

Технические характеристики

• Материал - сталь Q235B.
• Покрытие - горячее цинкование, мин. 45 мкм.
• Материал резьбовой шпильки М12: оцинкованная сталь класса прочности 4.8.
• Материал шестигранной гайки М12: оцинкованная сталь класса прочности 8.

Монтаж

1. Установите трубу на монтажный профиль FUS..
2. Наложите полукруглую скобу PI UPC поверх трубы.
3. Проденьте резьбовые шпильки через отверстия в полках хомута и зафиксируйте их в профиле.
4. Равномерно затяните шестигранные гайки M12 с обеих сторон до полной фиксации трубы.

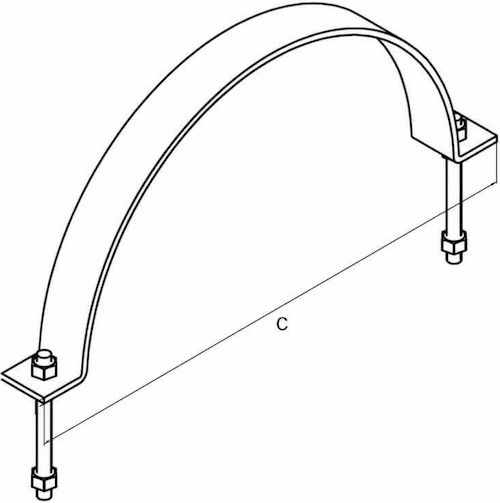

Размеры

Диапазон зажима, мм	Ширина х толщина, мм	Запирающий винт	Ширина хомута C, мм
377-383	50х6	М12х260	480
426-432	50х6	М12х280	530
478-484	50х6	М12х310	584
526-532	50х6	М12х330	632

Характеристики

• Бренд
  Fischer
• Тип хомута
  Прижим
• Единицы измерения
  шт
• Материал
  Горячий цинк (HDG)
