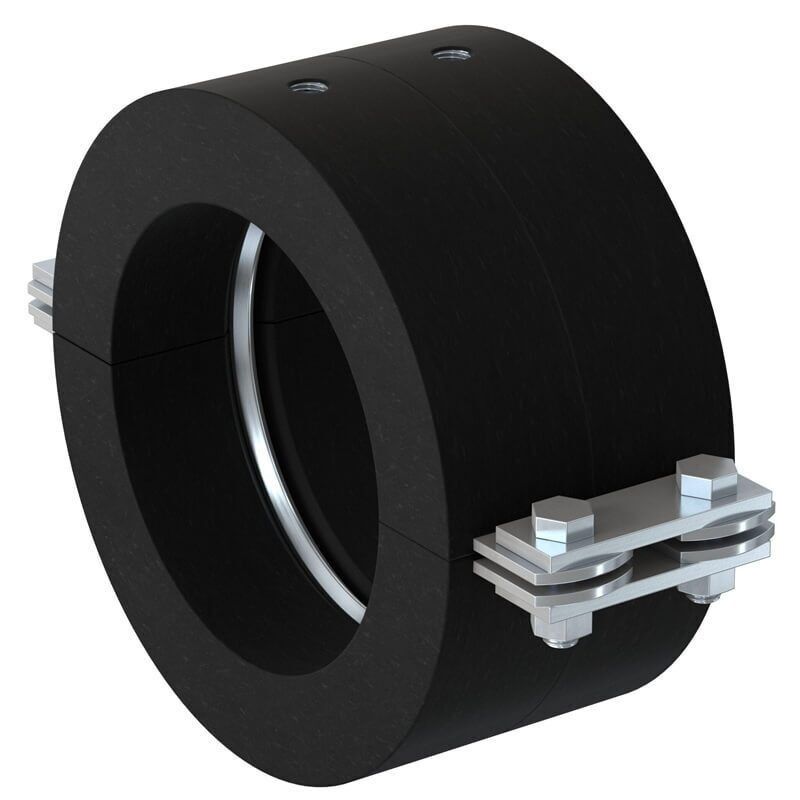

Хомут для холодных труб FFRC Fischer, пенополиуретан/оцинкованная сталь
Внешний вид товара может отличаться от представленного на изображении
- Применяется при монтаже трубопроводов холодоснабжения, магистралей охлаждения и линий подачи холодной воды.
- Совмещение функции крепления и теплоизоляции в одном изделии.
- Совместимость с опорами FFS-M, FFS-H и серией FFP, что упрощает интеграцию в монтажные системы.
- Подходит для применения с трубами различного диаметра и совместим с большинством изоляционных материалов.
- Материал с закрытой ячеистой структурой, не содержащий силикона и галогенов, устойчив к старению и влаге.
- Полная термоизоляция по периметру — пенополиуретан плотно обволакивает трубу, исключая конденсат и потери холода.
- Оцинкованная сталь + закрытая конструкция — устойчивость к коррозии даже в условиях повышенной влажности.

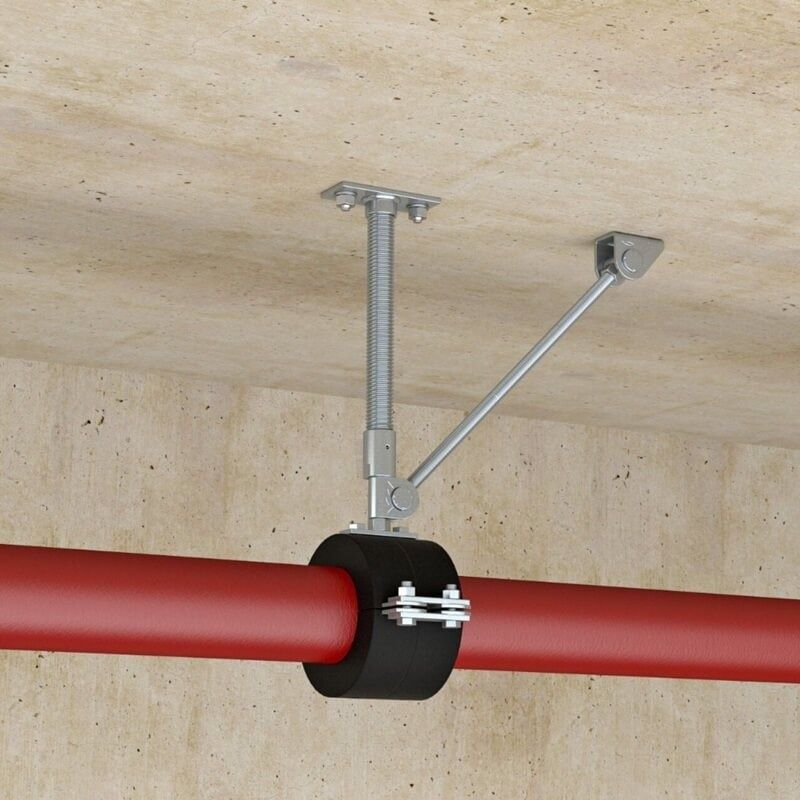

Хомут для низких температур Fischer FFRC из пенополиуретана и оцинкованной стали применяется при монтаже трубопроводов холодоснабжения, магистралей охлаждения и линий подачи холодной воды. Он обеспечивает надёжное крепление труб и одновременную теплоизоляцию, сохраняя эффективность всей системы и предотвращая образование конденсата. предназначен для фиксации трубопроводов в системах холодоснабжения. Конструкция сочетает в себе металлический корпус и уплотнитель из пенополиуретана с плотной структурой, которая одновременно выполняет роль изоляции. Это решение предотвращает образование тепловых мостов и исключает нежелательные смещения труб при температурных колебаниях. Хомут может устанавливаться как на неподвижные FFS-M и FFS-H, так и на фиксирующие опоры серии FFP. Продуманная конструкция с наружными отверстиями под крепёж и внутренним сварным кольцом обеспечивает передачу значительных нагрузок, а оцинкованное покрытие защищает металлические элементы от коррозии в условиях эксплуатации внутри зданий. Используемый материал устойчив к старению и совместим с большинством распространённых теплоизоляционных систем, что делает FFRC универсальным решением для инженерных коммуникаций. Температурный диапазон эксплуатации от –50 °C до +105 °C позволяет использовать в системах холодоснабжения различного назначения. Сертифицированная огнестойкость — соответствует DIN 4102, класс B2 (умеренная горючесть, самозатухание).

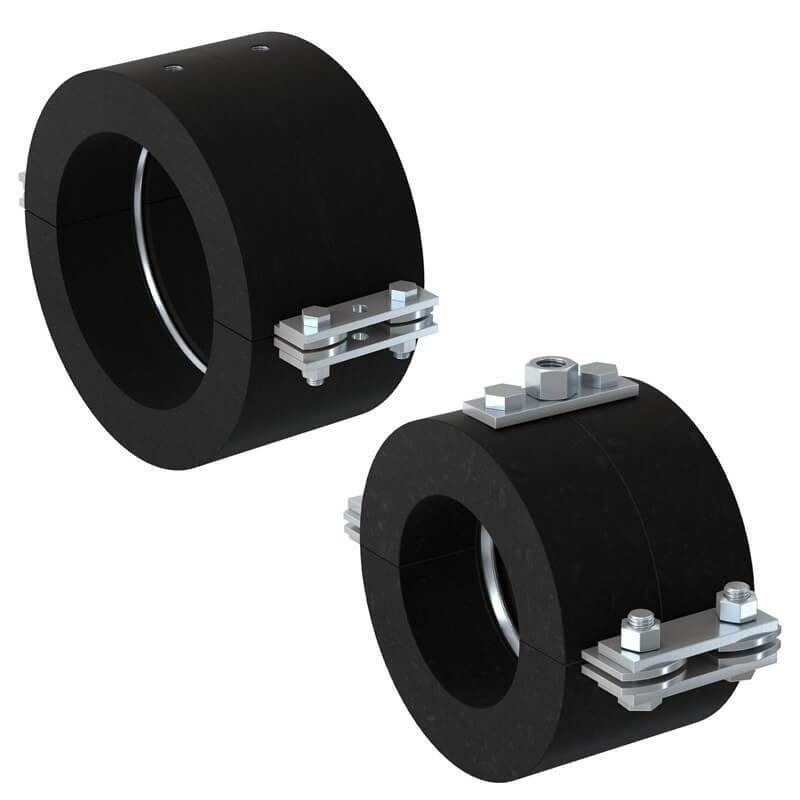

Конструкция включает:
- Оцинкованную стальную ленту-хомут — обеспечивает высокую прочность и устойчивость к коррозии.
- Изолирующий блок из пенополиуретана — толщиной до 60 мм, плотно охватывает трубу, исключая образование «мостиков холода» и предотвращая конденсацию.
Сферы применения
- Холодильные и морозильные установки — крепление трубопроводов в складах, лабораториях, пищевых производствах.
- Системы кондиционирования и вентиляции — монтаж магистралей хладоагентов и рециркуляции.
- Промышленное холодоснабжение — пищевая, фармацевтическая, химическая промышленность.
- Энергетика и ЖКХ — тепловые пункты, централизованные системы охлаждения.
- Торговое оборудование — витрины, холодильные стеллажи, морозильные камеры.

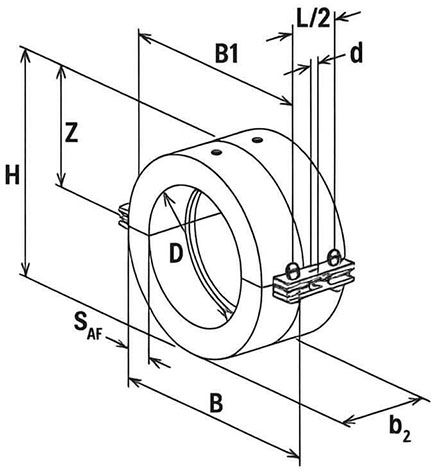

Размеры
| Артикул | Paзмep тpyбы, дюйм | Диаметр трубы D, мм | Peзьбa | Диаметр отверстия d, мм | Толщина изоляции S AF, мм | Длина изоляционного материала L, мм | Ширина B, мм | Ширина B1, мм | Высота H, мм | Высота Z, мм | Макс. рекомендуемая статическая нагрузка (центр. растяжение) kN | Макс. рекомендованная осевая нагрузка kN | Момент затяжки (болт, винт) Nm | Момент затяжки (муфта) Nm |
| 567747 | 2 1/2 | 76,1 | M16 | - | 30 | 100 | 203 | 173 | 156 | 88 | 3,6 | 2,5 | 12 | 12 |
| 567748 | 2 1/2 | 88,9 | M16 | - | 30 | 100 | 211 | 181 | 169 | 94 | 4,3 | 3,0 | 12 | 12 |
| 567750 | 2 1/2 | 114,3 | M16 | - | 40 | 120 | 274 | 238 | 212 | 116 | 6,9 | 4,0 | 20 | 20 |
| 567751 | 2 1/2 | 133 | M16 | - | 40 | 120 | 300 | 264 | 233 | 126 | 7,7 | 4,5 | 20 | 20 |
| 567752 | 2 1/2 | 139,7 | M16 | - | 40 | 120 | 264 | 300 | 236 | 128 | 8,1 | 4,5 | 20 | 20 |
| 567753 | 2 1/2 | 159 | M16 | - | 40 | 120 | 319 | 283 | 258 | 139 | 9,2 | 6,0 | 20 | 20 |
| 567754 | 2 1/2 | 168,3 | M16 | - | 40 | 120 | 328 | 292 | 272 | 146 | 9,7 | 6,0 | 20 | 20 |
| 567755 | 2 1/2 | 193,7 | - | 17 | 40 | 200 | 439 | 399 | 340 | 170 | 23 | 9,0 | 45 | 45 |
| 567756 | 2 1/2 | 219,1 | - | 17 | 60 | 200 | 439 | 399 | 340 | 170 | 23 | 9,0 | 45 | - |
| 567757 | 2 1/2 | 273 | - | 17 | 60 | 200 | 493 | 453 | 393 | 197 | 28 | 12 | 45 | - |
| 567758 | 2 1/2 | 323,9 | - | 17 | 60 | 200 | 544 | 504 | 448 | 224 | 32,8 | 15 | 45 | - |
| 567759 | 2 1/2 | 355,6 | - | 17 | 60 | 200 | 576 | 536 | 477 | 239 | 36 | 17 | 45 | - |
| 567760 | 2 1/2 | 368 | - | 17 | 60 | 240 | 588 | 548 | 492 | 246 | 46,3 | 17 | 45 | - |
| 567761 | 2 1/2 | 406,4 | - | 17 | 60 | 240 | 646 | 596 | 530 | 265 | 50,4 | 19 | 45 | - |
| 567762 | 2 1/2 | 457 | - | 17 | 60 | 240 | 697 | 647 | 578 | 289 | 57,1 | 19 | 45 | - |
| 567763 | 2 1/2 | 508 | - | 17 | 60 | 240 | 748 | 698 | 635 | 318 | 62,4 | 20 | 45 | - |
| 567764 | 2 1/2 | 609 | - | 17 | 60 | 280 | 848 | 798 | 731 | 366 | 89,2 | 25 | 45 | - |
Характеристики
-
Бренд
-
Тип хомутаСантехнический
-
Единицы измеренияшт
-
МатериалПенополиуретан
