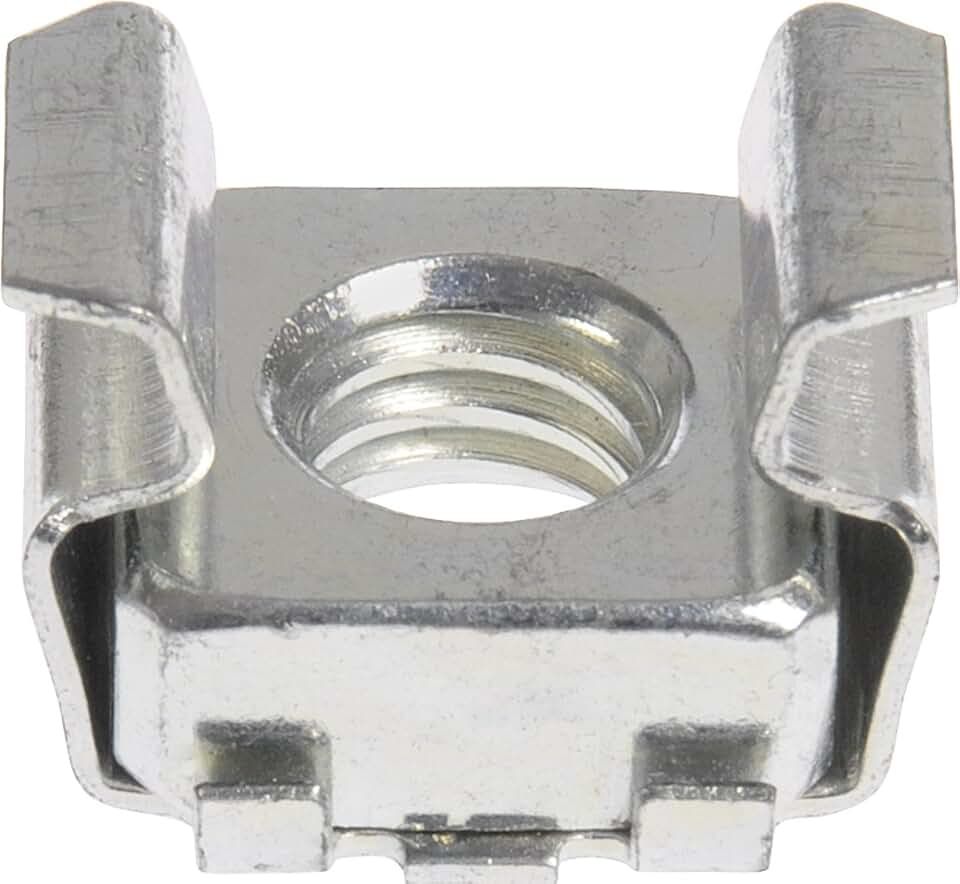

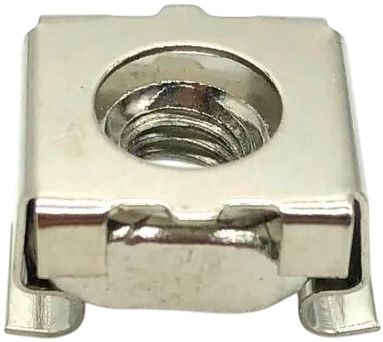

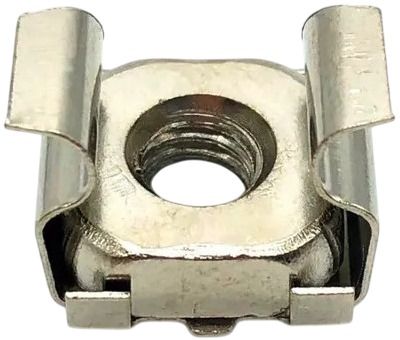

Гайка кузовная (клетьевая) DIN 88109 (АРТ 9039), нержавеющая сталь А2
Ваш консультант Святослав
7 (921) 310-39-11- Применяется в конструкциях, в составе которых есть съемные элементы.
- При вворачивании винта гайка надежно позиционируется и жестко фиксируется.
- Благодаря запасу свободного хода внутри клети точной разметкой установочных отверстий можно пренебречь.
- Гайка может использоваться лишь один раз, так как в процессе монтажа повреждаются удерживающие лепестки.
- Изготовлена из нержавеющей стали А2.
Кузовная клетьевая гайка DIN 88109 представляет собой крепеж, который идеально подходит для соединения металлических заготовок. Его можно использовать при одностороннем доступе к монтируемому элементу. Метиз применяют при монтаже вентиляционных каналов и лотков, системы подвесных труб, для крепления проводов и кабелей, серверных шкафов и другого электрооборудования. Он широко задействуется в автомобилестроении, в сфере строительства, при производстве кондиционеров, компьютеров, аккумуляторов и радиаторов.
Особенности конструкции и функционирование
Крепеж состоит из квадратной гайки и клети (металлического корпуса). Клеть имеет два крепежных лепестка, еще их называют «усами». Благодаря возможности прижать лепестки друг к другу клеть устанавливается в монтажное отверстие, после чего усики разжимаются и удерживают ее. Это позволяет использовать крепеж при модульном монтаже без возможности доступа к тыльной стороне. Гайка свободно перемещается внутри клети, чтобы иметь возможность подстроиться под габаритные размеры отверстия и компенсировать возможные погрешности при отклонении от прямой линии. Для ускорения процесса монтажа возможно использование специального приспособления, производящего одновременный зажим лепестков клетьевой гайки с двух сторон. Гайка изготовлена из высокопрочной немагнитной пищевой нержавеющей стали А2, которая устойчива к агрессивному воздействию влаги, влиянию низких и высоких температур.
Преимущества
- Имеет определенную степень свободы движения и сама позиционируется под винт, поэтому можно не производить идеально ровную разметку сборочных отверстий.
- Специальный инструмент для установки гайки не требуется.
- Есть возможность подобрать подходящий вариант гайки в зависимости от толщины скрепляемых элементов и форм монтажных отверстий.
- Нет необходимости в двустороннем доступе к гайке, так как она надежно удерживается самостоятельно.
- Подходит под стандартные типоразмеры самонарезных винтов.
Размеры
| Диаметр резьбы, мм | Толщина скрепляемого материала |
Ширина кожуха |
Размер квадрата | Высота общая | Ширина пружинных усиков | Толщина кожуха | Длина кожуха | Высота выступа кожуха | Размер посадочного отверстия в листе |
|
|
P | A (±0.6) | B (±0.5) | C (±0.3) | D (±0.2) | E | F (±0.3) | G (±0.1) | H |
| M3 | 0.3-0.9 | 9.8 | 8.5 | 5.1 | 4.8 | 0.3 | 9.8 | 3.7 | 5.3×5.3 |
| 1.0-1.6 | 5.8 | ||||||||
| 1.7-2.3 | 6.6 | ||||||||
| 2.4-3.1 | 7.6 | ||||||||
| М4 | 0.3-0.9 | 5.1 | |||||||
| 1.0-1.6 | 5.8 | ||||||||
| 1.7-2.3 | 6.6 | ||||||||
| 2.4-3.1 | 7.6 | ||||||||
| М5 | 0.3-0.9 | 5.1 | |||||||
| 1.0-1.6 | 5.8 | ||||||||
| 1.7-2.3 | 6.6 | ||||||||
| 2.4-3.1 | 7.6 | ||||||||
| M3 | 0.7-1.6 | 10.0 | 8.5 | 7.2 | 5.8 | 0.45 | 10.5 | 5.0 | 6.7×6.7 |
| 1.7-2.6 | 8.2 | ||||||||
| M4 | 0.7-1.6 | 7.2 | |||||||
| 1.7-2.6 | 8.2 | ||||||||
| M5 | 0.7-1.6 | 7.2 | |||||||
| 1.7-2.6 | 8.2 | ||||||||
| M4 | 0.3-1.1 | 12.0 | 10.8 | 8.0 | 7.2 | 0.45 | 12.5 | 6.0 | 8.3×8.3 |
| 1.2-1.6 | 8.3 | ||||||||
| 1.7-2.5 | 9.3 | ||||||||
| 2.6-3.5 | 10.1 | ||||||||
| 3.6-4.5 | 11.0 | ||||||||
| M5 | 0.3-1.1 | 8.0 | |||||||
| 1.2-1.6 | 8.3 | ||||||||
| 1.7-2.5 | 9.3 | ||||||||
| 2.6-3.5 | 10.1 | ||||||||
| 3.6-4.5 | 11.0 | ||||||||
| M6 | 0.3-1.1 | 8.0 | |||||||
| 1.2-1.6 | 8.3 | ||||||||
| 1.7-2.5 | 9.3 | ||||||||
| 2.6-3.5 | 10.1 | ||||||||
| 3.6-4.5 | 11.0 | ||||||||
| M4 | 0.7-1.6 | 13 | 12 | 8.6 | 7.7 | 0.45 | 13.5 | 6.0 | 9.5×9.5 |
| 1.7-2.6 | 9.5 | ||||||||
| 2.7-3.5 | 10.2 | ||||||||
| M5 | 0.7-1.6 | 8.6 | |||||||
| 1.7-2.6 | 9.5 | ||||||||
| 2.7-3.5 | 10.2 | ||||||||
| M6 | 0.7-1.6 | 8.6 | |||||||
| 1.7-2.6 | 9.5 | ||||||||
| 2.7-3.5 | 10.2 | ||||||||
| M6 | 0.7-1.7 | 16.6 | 15.0 | 10.0 | 11.0 | 0.5 | 16.5 | 7.2 | 12.5х12.5 |
| 1.8-3.2 | 11.4 | ||||||||
| 3.3-4.7 | 12.8 | ||||||||
| 4.8-6.2 | 14.0 | ||||||||
| M8 | 0.7-1.7 | 10.0 | |||||||
| 1.8-3.2 | 11.4 | ||||||||
| 3.3-4.7 | 12.8 | ||||||||
| 4.8-6.2 | 14.0 | ||||||||
| M10 | 0.7-1.7 | 10.0 | |||||||
| 1.8-3.2 | 11.4 | ||||||||
| 3.3-4.7 | 12.8 | ||||||||
| 4.8-6.2 | 14.0 | ||||||||
| M8 | 0.7-1.7 | 20.0 | 18.0 | 13.5 | 12.6 | 0.6 | 20.5 | 10.4 | 14×14 |
| 1.8-3.2 | 15.0 | ||||||||
| 3.3-4.7 | 16.5 | ||||||||
| 4.8-6.2 | 18.0 | ||||||||
| M10 | 0.7-1.7 | 13.5 | |||||||
| 1.8-3.2 | 15.0 | ||||||||
| 3.3-4.7 | 16.5 | ||||||||
| 4.8-6.2 | 18.0 | ||||||||
| M12 | 0.7-1.7 | 13.5 | |||||||
| 1.8-3.2 | 15.0 | ||||||||
| 3.3-4.7 | 16.5 | ||||||||
| 4.8-6.2 | 18.0 |
Все размеры указаны в мм
Характеристики
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А2
