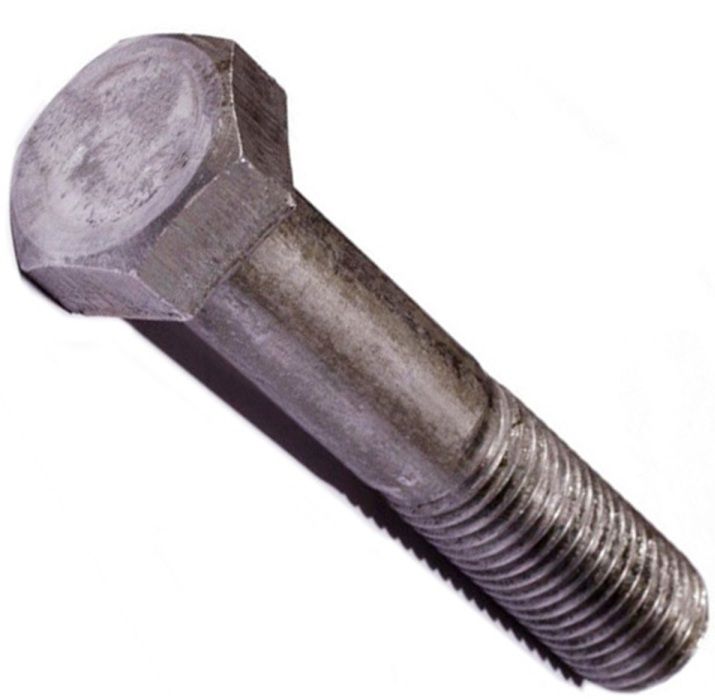

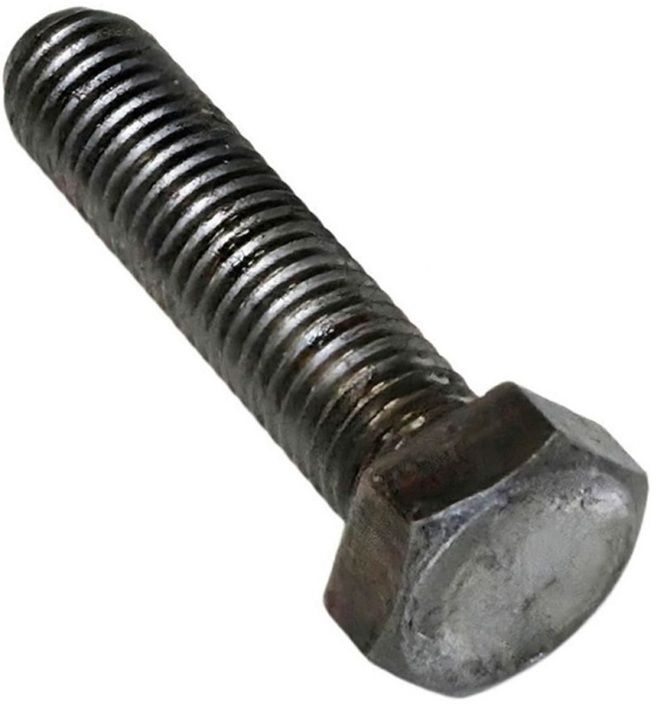

Болт шестигранный ГОСТ 7798-70, класс прочности 8.8, сталь без покрытия
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Борис
+7 (999) 027-78-44- Шестигранная головка с размерами «под ключ» по ГОСТ позволяет прикладывать высокий крутящий момент без риска срыва граней.
- Метрическая резьба с полем допуска 6g — для соединений с гайками и шайбами соответствующего класса прочности.
- Исполнение с неполной резьбой оставляет гладкий участок стержня, способный воспринимать более высокие поперечные нагрузки, чем резьбовая часть.
- Класс прочности 8.8 (предел прочности ≥800 Н/мм², предел текучести ≥640 Н/мм²) — для ответственных соединений со значительными механическими нагрузками.
- Взаимозаменяем с DIN 933/931, ISO 4017/4014, ГОСТ 7805-70 и ГОСТ 15589-70.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
Болт шестигранный ГОСТ 7798-70 – это надёжный крепёжный элемент класса точности В, предназначенный для сборки металлических конструкций, деталей машин и механизмов в строительстве, машиностроении и других отраслях. Болт изготовлен из высокопрочной стали 8.8 и имеет гальваническое цинковое покрытие жёлтого цвета.
Конструкция
- Шестигранная головка имеет стандартные размеры «под ключ», что позволяет прикладывать значительный крутящий момент при монтаже без риска срыва граней. Удобна для работы как ручным, так и механизированным инструментом.
- Стержень болта может иметь как полную резьбу (по всей длине), так и неполную (резьбовая часть на конце). Это определяется исполнением и указывается при заказе.
- Резьба – метрическая, крупная, с полем допуска 6g. Исполнение с неполной резьбой оставляет гладкий участок стержня, способный воспринимать более высокие поперечные (срезающие) нагрузки, чем резьбовая часть.
Материал и покрытие
Болт изготовлен из углеродистой стали с классом прочности 8.8. Маркировка 8.8 расшифровывается так: первая цифра, умноженная на 100, дает минимальный предел прочности на растяжение — 800 Н/мм². Вторая цифра, умноженная на 10, показывает, что предел текучести составляет 80% от предела прочности — 640 Н/мм². Это гарантирует высокую выносливость крепежа при значительных механических нагрузках. Болт не имеет защитного покрытия и предназначен для использования в сухих помещениях или в конструкциях, не подвергающихся воздействию влаги.
Применение
Болты ГОСТ 7798-70 применяются для создания неразъёмных и разъёмных соединений в машиностроении, строительстве, энергетике и быту. Обычно используются в паре с гайками и плоскими шайбами соответствующего класса прочности. Подходят для крепления элементов к бетону и камню с использованием забивных анкеров.
Аналоги
- DIN 933 (полная резьба)
- DIN 931 (неполная резьба)
- ISO 4017 (полная резьба)
- ISO 4014 (неполная резьба)
- ГОСТ 7805-70 (класс точности А)
- ГОСТ 15589-70 (класс точности C)
Размеры
.jpg "Болт шестигранный с полной резьбой DIN 933 - схема")
| Резьба, d | Шаг резьбы (мм) |
Длина резьбы для болтов с неполной резьбой (мм) |
Высота головки, k (мм) | Размер под ключ, s (мм) | Диаметр описанной окружности, e (мм) |
| М6 | 1 | 18 | 4 | 10 | 10,9 |
| М8 | 1,25 | 22 | 5,3 | 13 | 14,2 |
| М10 | 1,5 | 26 | 6,4 | 16 | 17,6 |
| М12 | 1,75 | 30 | 7,5 | 18 | 19,9 |
| М14 | 2 | 34 | 8,8 | 21 | 22,8 |
| М16 | 2 | 38 | 10 | 24 | 26,2 |
| М18 | 2,5 | 42 | 12 | 27 | 29,6 |
| М20 | 2,5 | 46 | 12,5 | 30 | 33 |
| М22 | 2,5 | 50 | 14 | 34 | 37,3 |
| М24 | 3 | 54 | 15 | 36 | 39,6 |
| М27 | 3 | 60 | 17 | 41 | 45,2 |
| М30 | 3,5 | 66 | 18,7 | 46 | 50,9 |
| М36 | 4,0 | 78 | 22,5 | 55 | 60,8 |
| М42 | 4,5 | 90 | 26 | 65 | 71,3 |
| М48 | 5 | 102 | 30 | 75 | 82,6 |
Характеристики
-
ГОСТ7798-70
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon head bolts
- DIN 933
- с шестигранной головкой
- класс прочности 8.8
- Шестигранные 8.8
- ГОСТ 7798-70
- ГОСТ 7798-70 класс 8.8
- DIN 931
