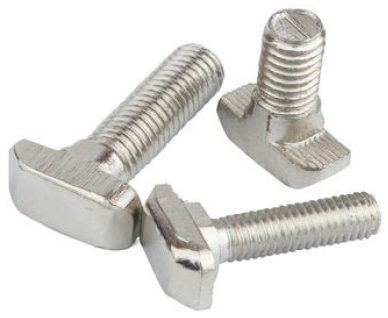

Болт М16х70 DIN 186 имеет прямоугольную головку со скошенными углами и квадратным подголовником. Устанавливается в пазовых углублениях на станках, машинах и другом оборудовании. Изготовлен из нержавеющей стали А2.

Размеры

Болт с Т-образной головкой DIN 186 - схема

Резьба d	М16
Длина болта L	70 мм
Ширина головки s₁	30 мм
Диаметр окружности, вписанной в головку болта s	16 мм
Высота головки k	10,5 мм
Размер k₁	25 мм
Длина резьбы b	38 мм

Характеристики

DIN

186
ГОСТ

13152-67
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Форма головки

Т-образная
Размер шага резьбы

Крупный (обычный)
Артикул

186 16 70 A2
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

T-head bolts with square neck, B = with long thread, Mu = with hexagon nut
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
