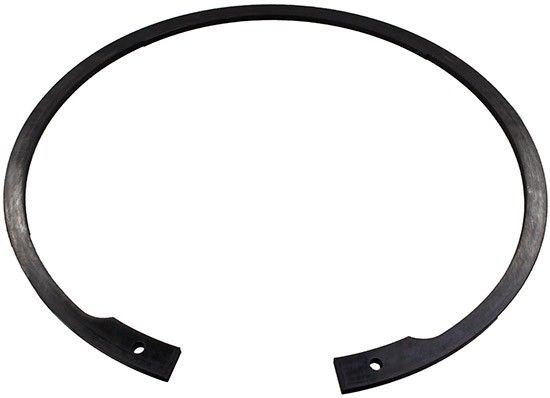

Кольцо стопорное внутреннее 40х1,75 DIN 472, пружинная сталь

Другие размеры

Код товара: WN00094876

- +

Цена обновляется

О товаре
Отзывы (0)

Пружинное стопорное кольцо DIN 472 40х1,75 мм служит для фиксации деталей в отверстии механического узла. Изделие имеет прямоугольное сечение переменной ширины по периметру. Наличие «ушек» обеспечивает легкий монтаж/демонтаж. Изготовлено из пружинной стали. Соответствует российскому стандарту ГОСТ 13943-86.

Размеры:

Пружинное стопорное кольцо DIN 472 - чертеж

Размер	40
s	1,75
d₃	43,5
a	5,8
b	3,9
d₅	2,5
d₂	42,5
m	1,85
n	3,8
d₄	27,8

Характеристики

DIN

472
ГОСТ

13943-86
Единицы измерения

шт
Вес (гр)

4,7
Толщина (мм)

1,75
Материал

Сталь
Название на упаковке (ориг. название)

Retaining rings for bores, normal type

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
