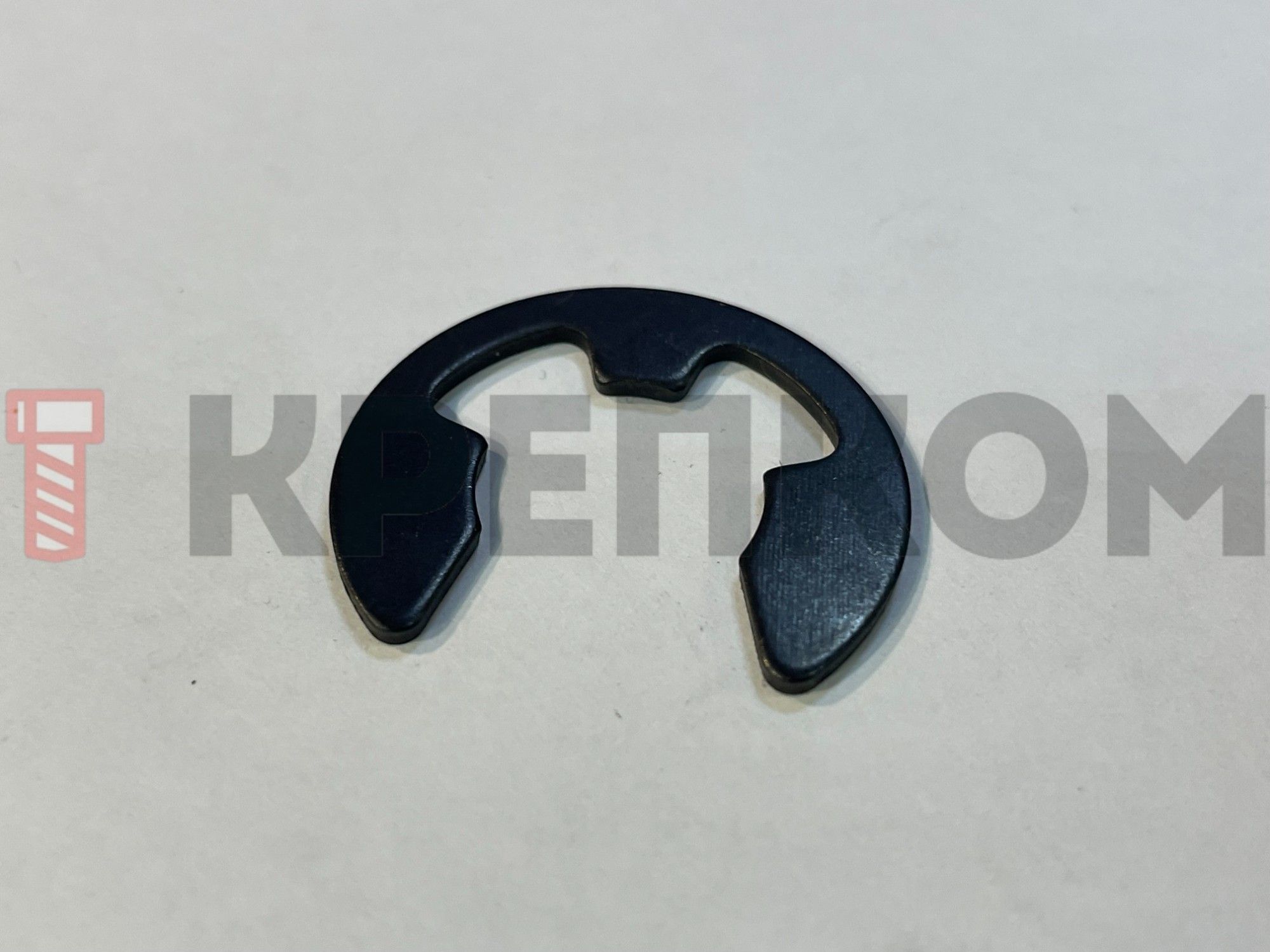

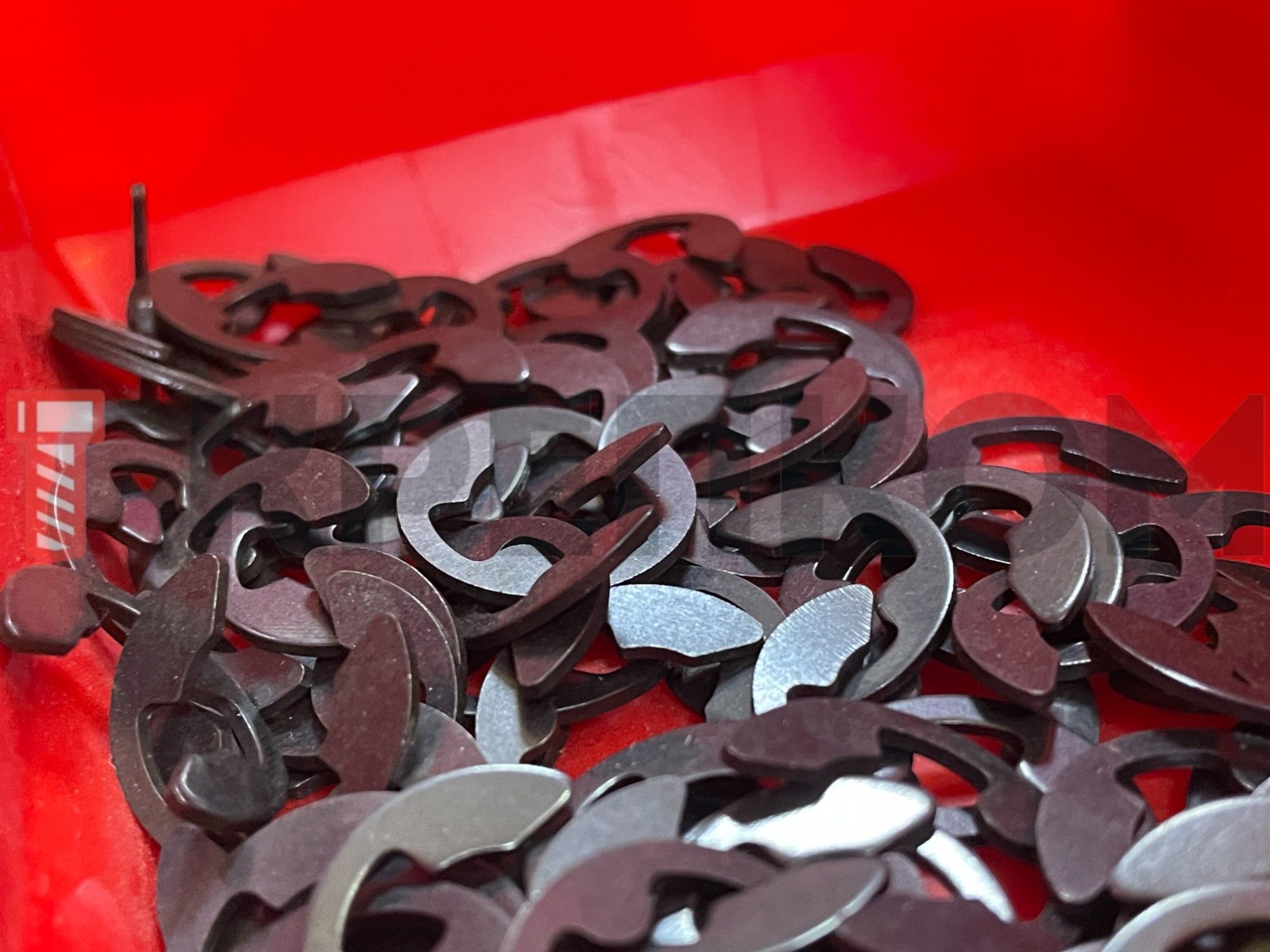

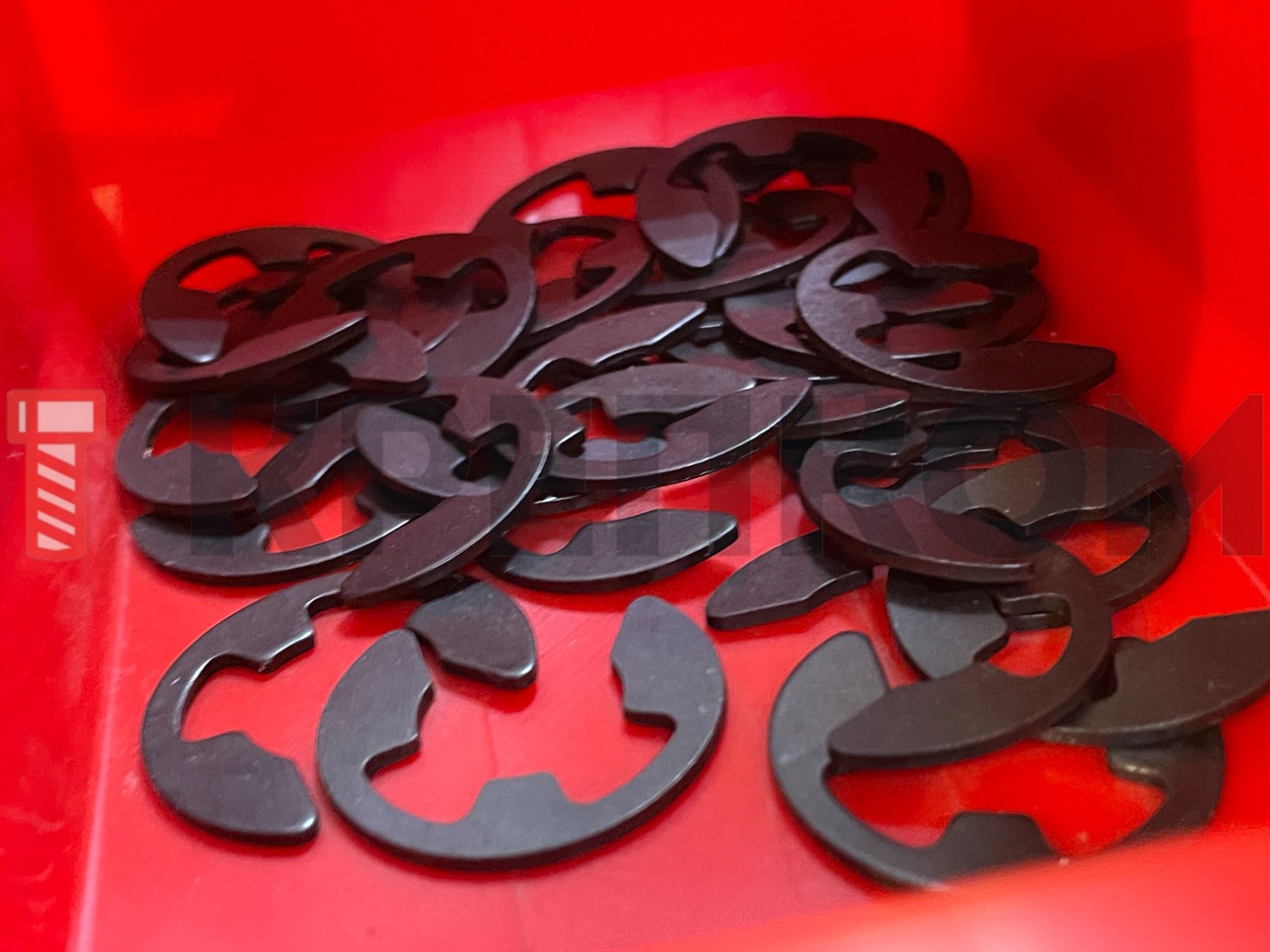

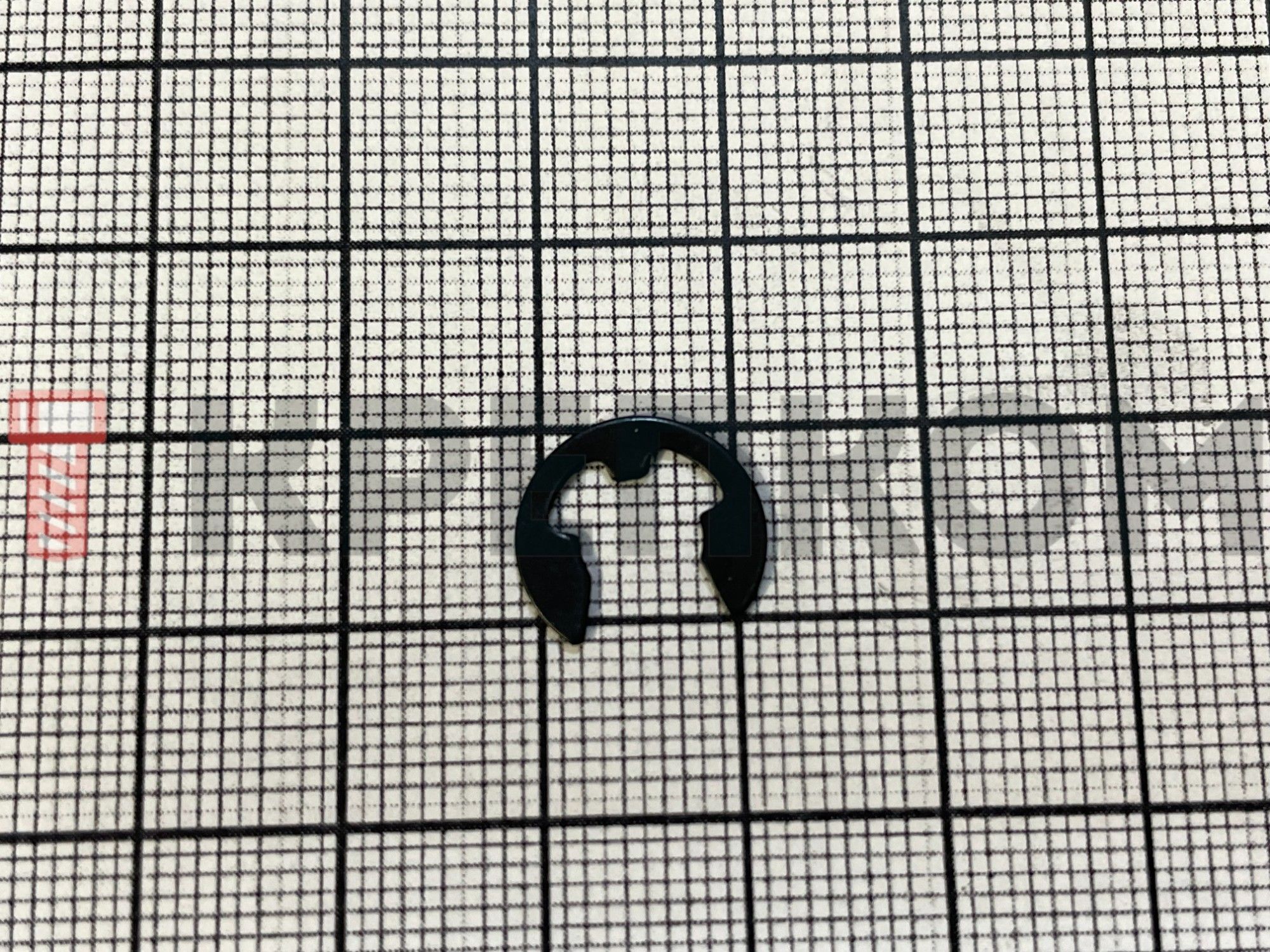

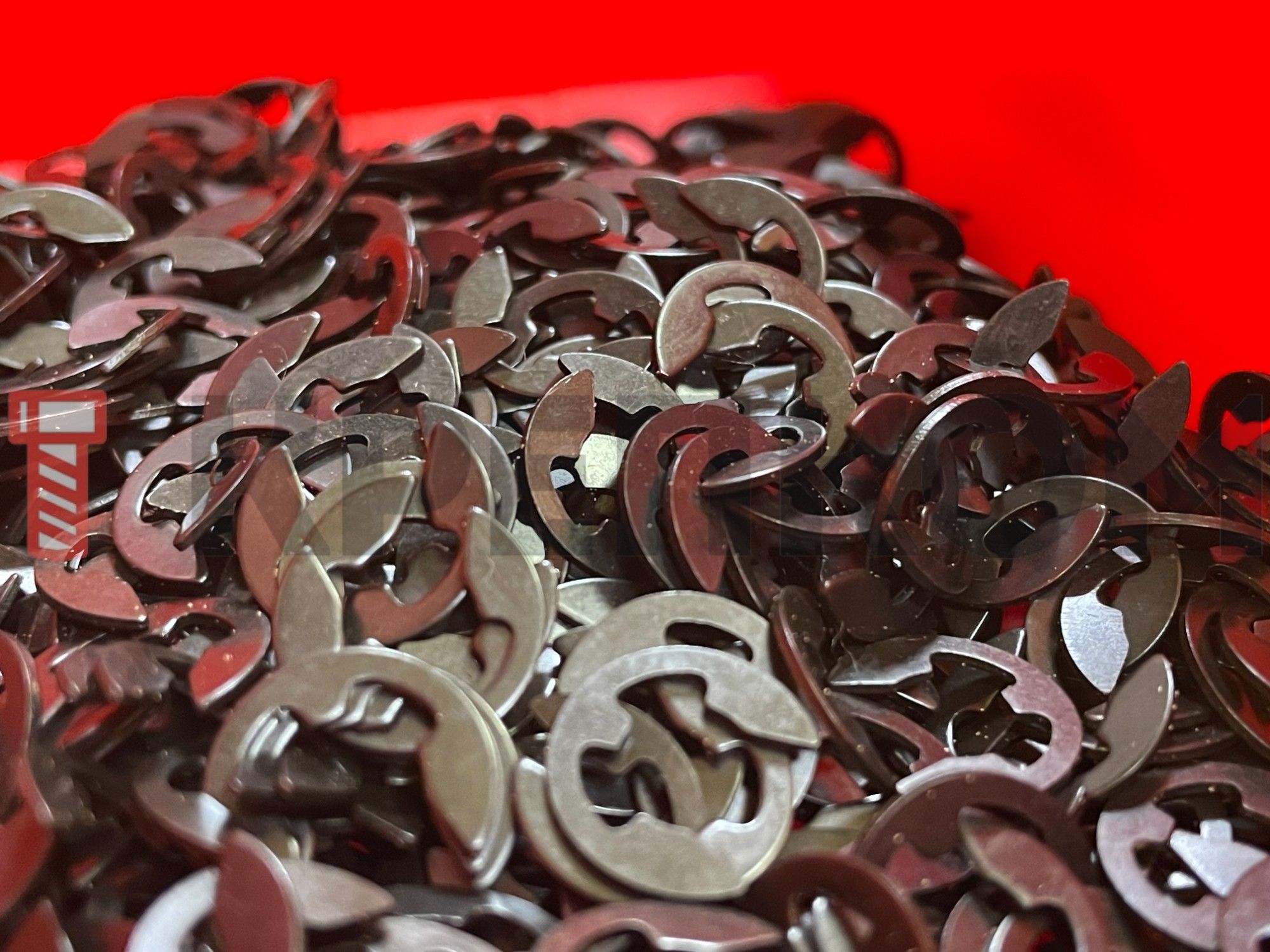

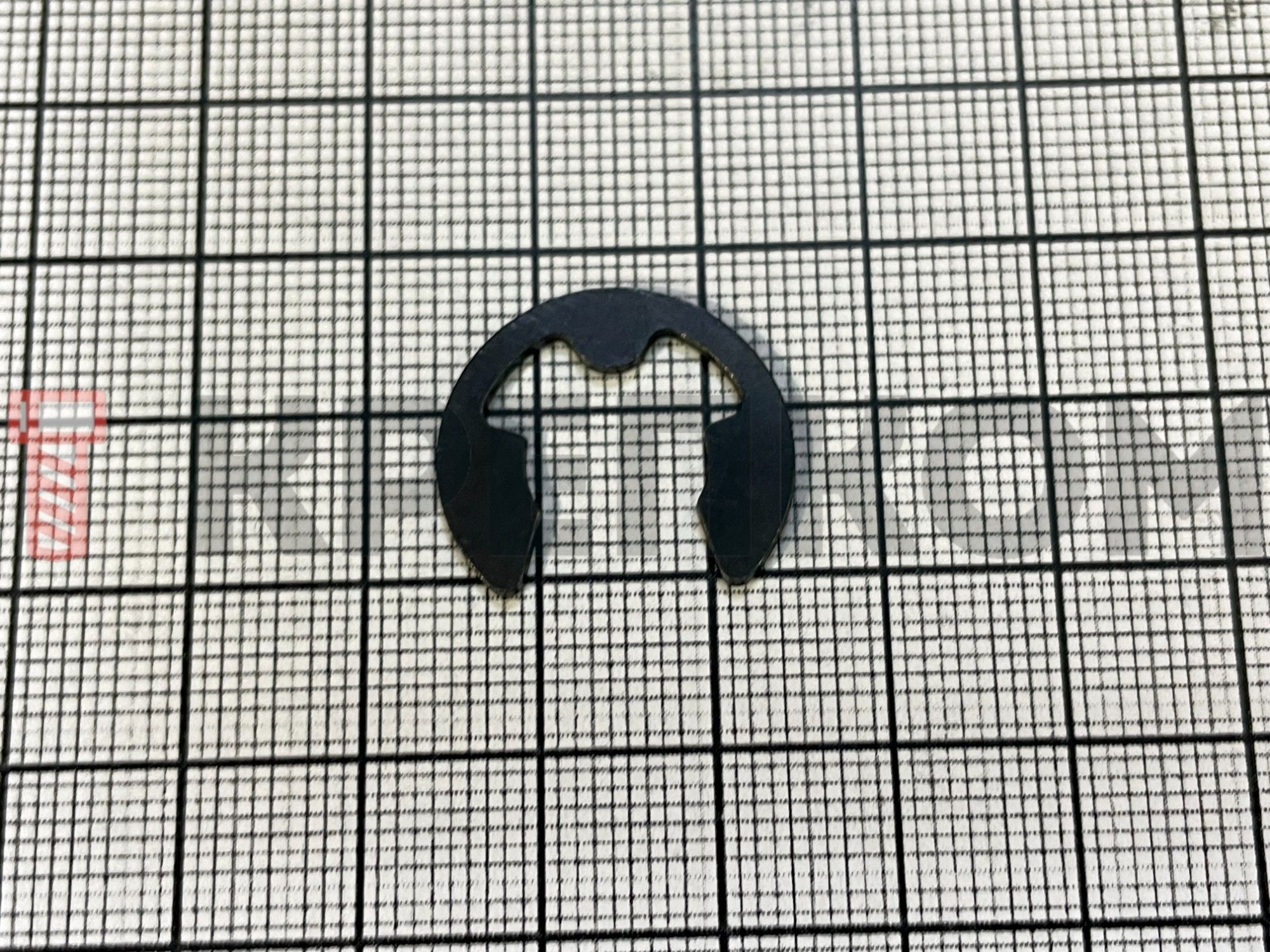

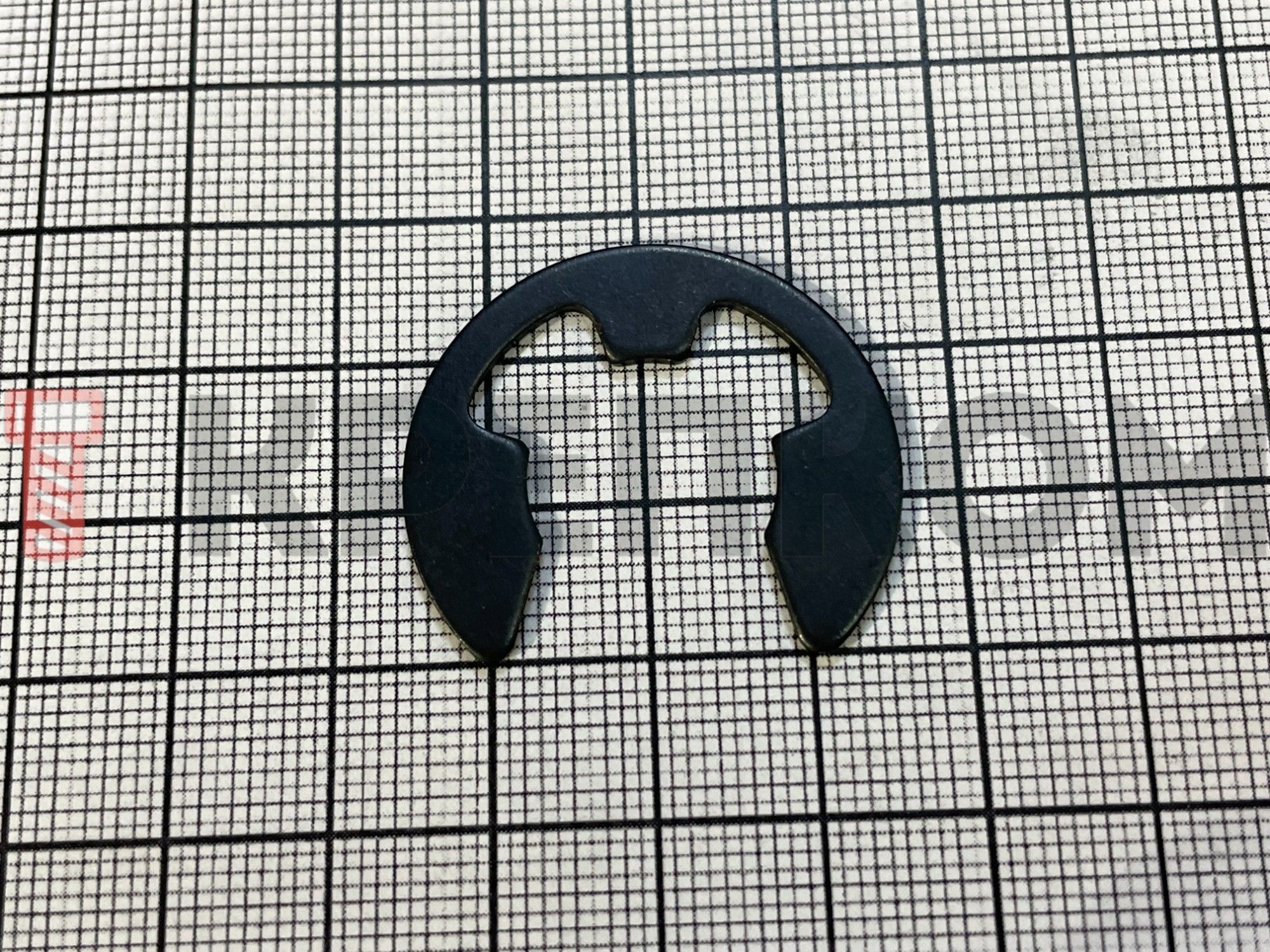

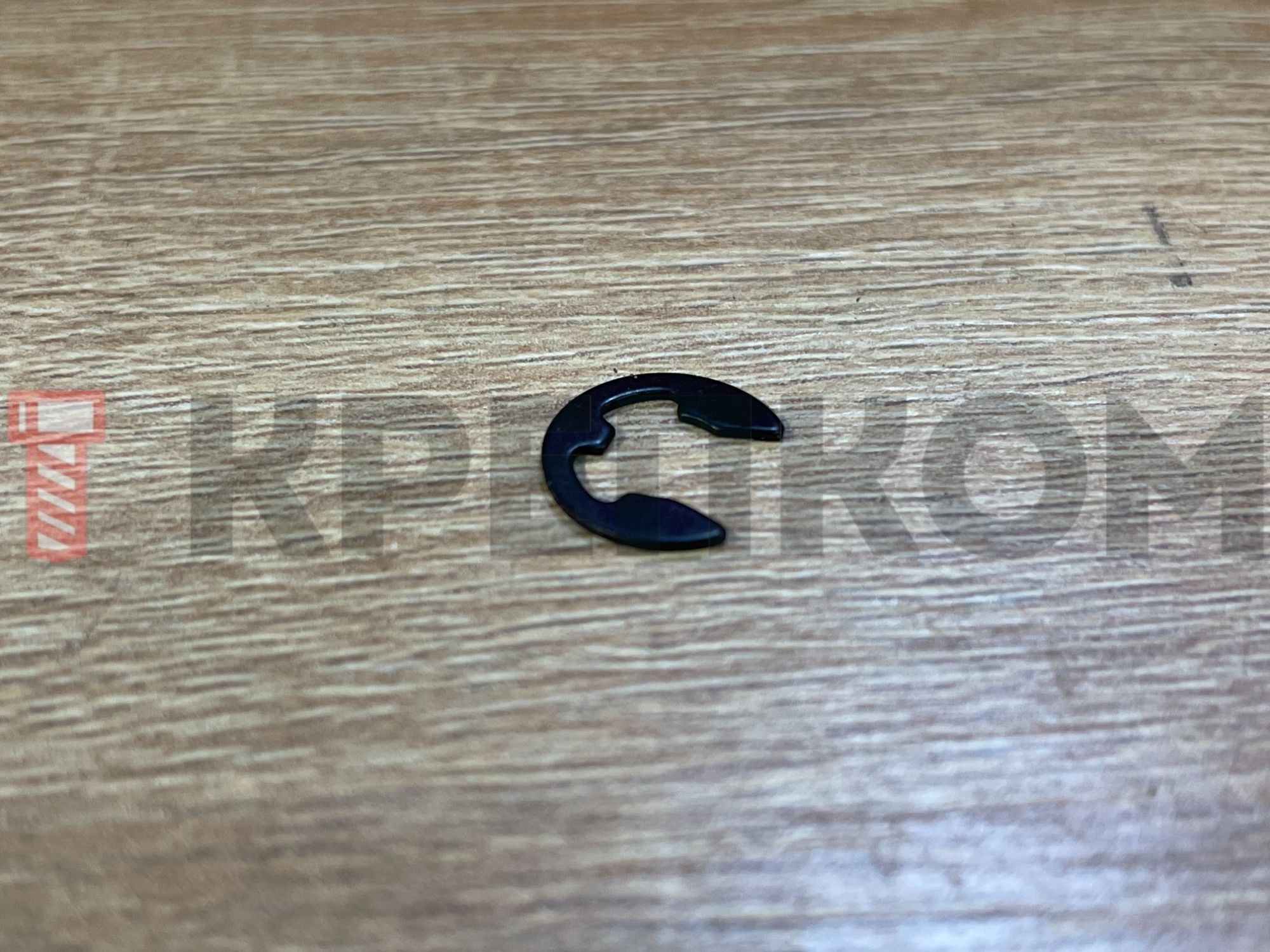

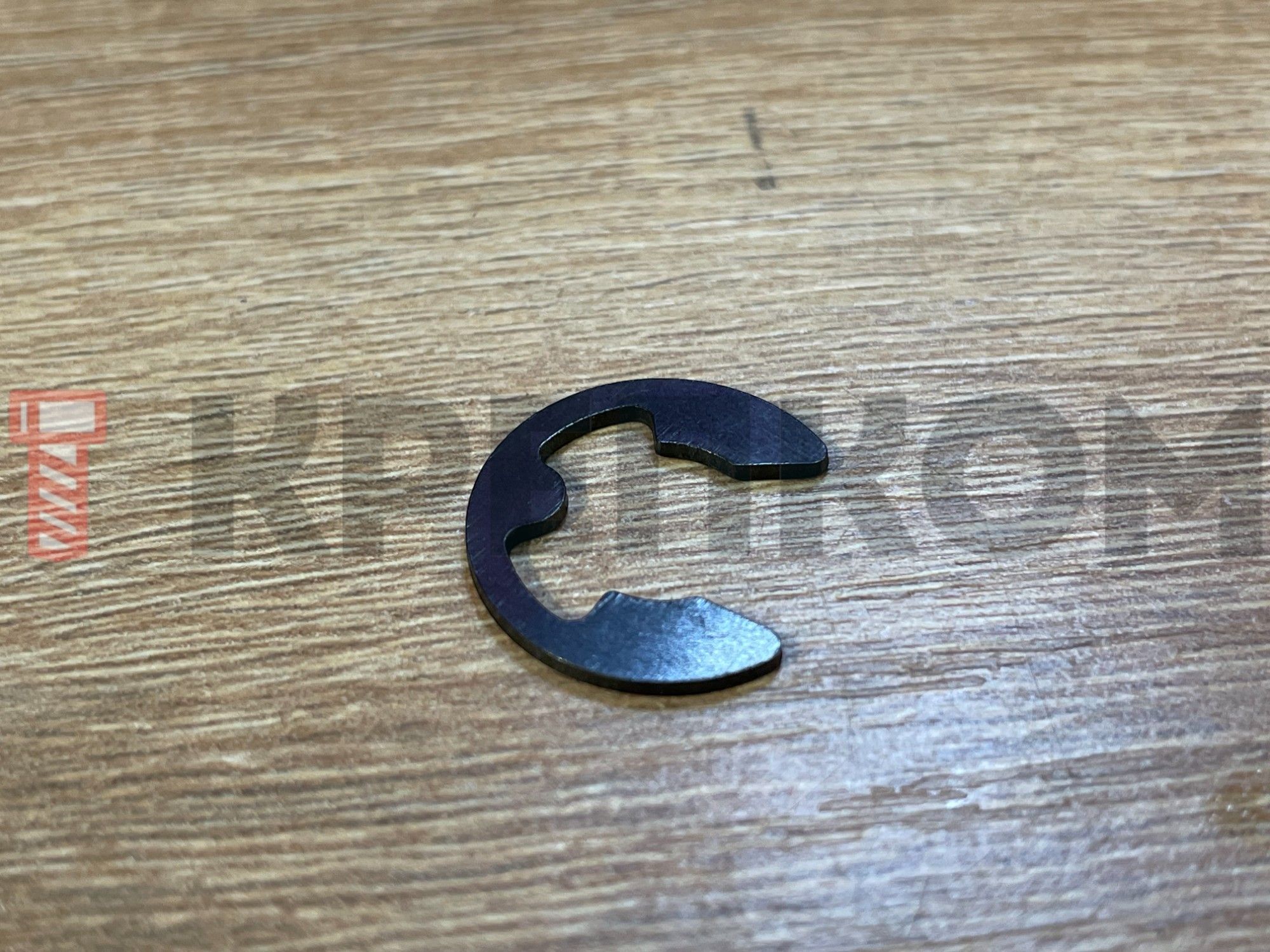

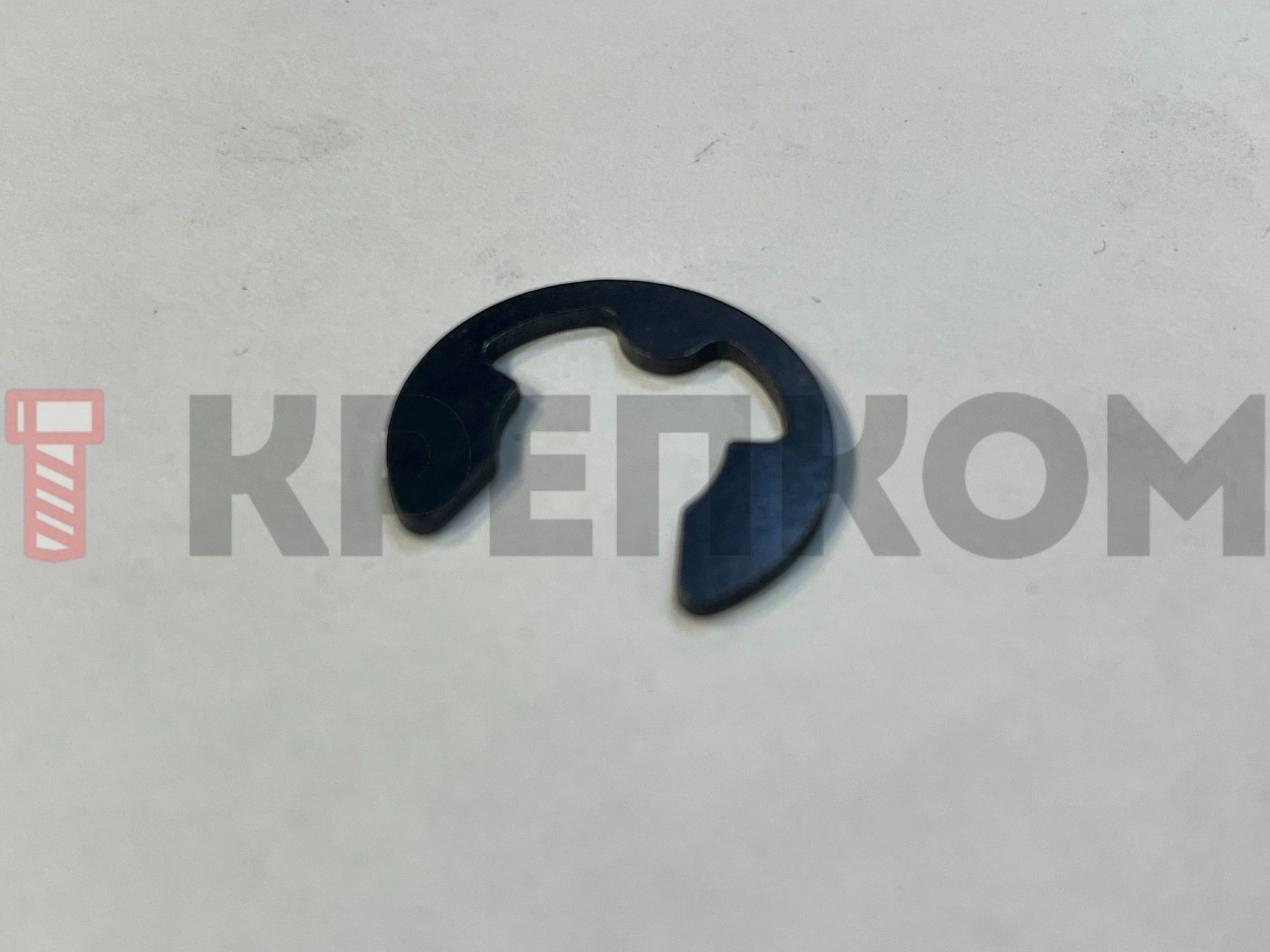

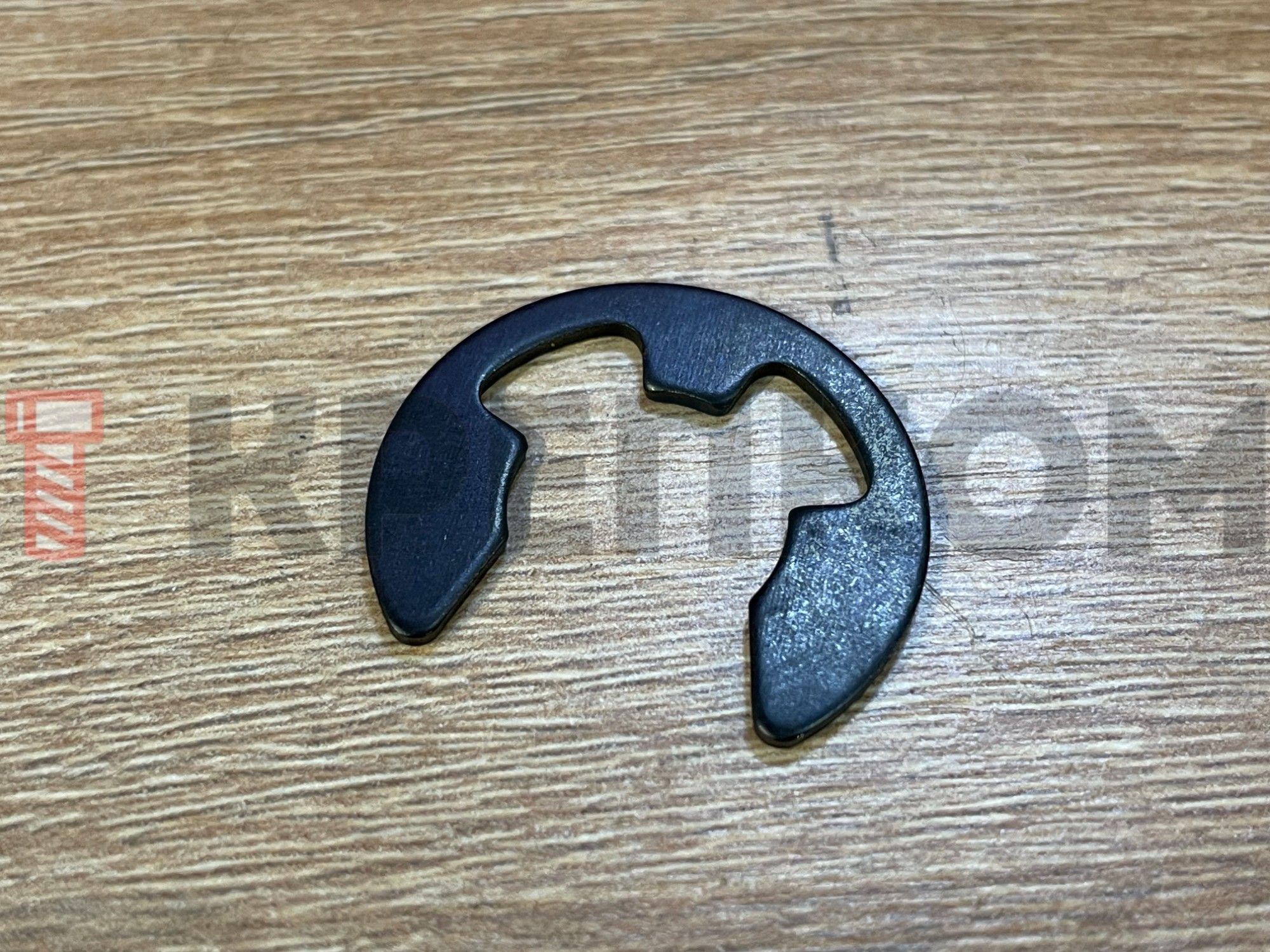

Шайба стопорная быстросъемная внешняя DIN 6799, сталь без покрытия
Код товара: WN00080701
Внешний вид товара может отличаться от представленного на изображении
- Для удержания шестеренок, подшипников, втулок на валах.
- Используется в качестве фиксатора на штифтах с поперечным пазом.
- Три точки контакта обеспечивают прочное удержание в канавке вала.
- Выдерживает значительные осевые усилия, удары и вибрации.
- Возможно многократное использование.
- Материал: пружинная сталь C67S или C75S (DIN EN 10132-4).
- Твердость в пределах 460-580 HV или 46-54 HRC.
- Устанавливается на валы диаметром от 1,0 до 38 мм.
- Номинальный размер равен диаметру паза от 0,8 до 24 мм.
Код товара
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Внутренний диаметр (мм)
Внешний диаметр (мм)
Толщина шайбы (мм)
Наличие
Цена
Фасовка
Количество
Шайба стопорная 1,2 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
1,2
Внешний диаметр (мм)
3,25
Толщина шайбы (мм)
0,3
Внутренний диаметр (мм)
1,2
1,2
Внешний диаметр (мм)
3,25
3,25
Толщина шайбы (мм)
0,3
0,3
122375
шт
3
руб.
1 шт
Шайба стопорная 1,5 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
1,5
Внешний диаметр (мм)
4,25
Толщина шайбы (мм)
0,4
Внутренний диаметр (мм)
1,5
1,5
Внешний диаметр (мм)
4,25
4,25
Толщина шайбы (мм)
0,4
0,4
339598
шт
3
руб.
1 шт
Шайба стопорная 1,9 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
1,9
Внешний диаметр (мм)
4,8
Толщина шайбы (мм)
0,5
Внутренний диаметр (мм)
1,9
1,9
Внешний диаметр (мм)
4,8
4,8
Толщина шайбы (мм)
0,5
0,5
1
руб.
1 шт
Шайба стопорная 2,3 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
2,3
Внешний диаметр (мм)
6,3
Толщина шайбы (мм)
0,6
Внутренний диаметр (мм)
2,3
2,3
Внешний диаметр (мм)
6,3
6,3
Толщина шайбы (мм)
0,6
0,6
480266
шт
3
руб.
1 шт
Шайба стопорная 3,2 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
3,2
Внешний диаметр (мм)
7,3
Толщина шайбы (мм)
0,6
Внутренний диаметр (мм)
3,2
3,2
Внешний диаметр (мм)
7,3
7,3
Толщина шайбы (мм)
0,6
0,6
1002491
шт
3
руб.
1 шт
Шайба стопорная 4 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
4
Внешний диаметр (мм)
9,3
Толщина шайбы (мм)
0,7
Внутренний диаметр (мм)
4
4
Внешний диаметр (мм)
9,3
9,3
Толщина шайбы (мм)
0,7
0,7
702479
шт
3
руб.
1 шт
Шайба стопорная 5 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
5
Внешний диаметр (мм)
11,3
Толщина шайбы (мм)
0,7
Внутренний диаметр (мм)
5
5
Внешний диаметр (мм)
11,3
11,3
Толщина шайбы (мм)
0,7
0,7
972115
шт
4
руб.
1 шт
Шайба стопорная 6 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
6
Внешний диаметр (мм)
12,3
Толщина шайбы (мм)
0,7
Внутренний диаметр (мм)
6
6
Внешний диаметр (мм)
12,3
12,3
Толщина шайбы (мм)
0,7
0,7
234575
шт
4
руб.
1 шт
Шайба стопорная 7 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
7
Внешний диаметр (мм)
14,3
Толщина шайбы (мм)
0,9
Внутренний диаметр (мм)
7
7
Внешний диаметр (мм)
14,3
14,3
Толщина шайбы (мм)
0,9
0,9
1635946
шт
5
руб.
1 шт
Шайба стопорная 8 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
8
Внешний диаметр (мм)
16,3
Толщина шайбы (мм)
1
Внутренний диаметр (мм)
8
8
Внешний диаметр (мм)
16,3
16,3
Толщина шайбы (мм)
1
1
928310
шт
6
руб.
1 шт
Шайба стопорная 9 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
9
Внешний диаметр (мм)
18,8
Толщина шайбы (мм)
1,1
Внутренний диаметр (мм)
9
9
Внешний диаметр (мм)
18,8
18,8
Толщина шайбы (мм)
1,1
1,1
2753755
шт
7
руб.
1 шт
Шайба стопорная 10 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
10
Внешний диаметр (мм)
20,4
Толщина шайбы (мм)
1,2
Внутренний диаметр (мм)
10
10
Внешний диаметр (мм)
20,4
20,4
Толщина шайбы (мм)
1,2
1,2
182481
шт
9
руб.
1 шт
Шайба стопорная 12 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
12
Внешний диаметр (мм)
23,4
Толщина шайбы (мм)
1,3
Внутренний диаметр (мм)
12
12
Внешний диаметр (мм)
23,4
23,4
Толщина шайбы (мм)
1,3
1,3
140872
шт
10
руб.
1 шт
Шайба стопорная 15 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
15
Внешний диаметр (мм)
29,4
Толщина шайбы (мм)
1,5
Внутренний диаметр (мм)
15
15
Внешний диаметр (мм)
29,4
29,4
Толщина шайбы (мм)
1,5
1,5
110652
шт
13
руб.
1 шт
Шайба стопорная 19 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
19
Внешний диаметр (мм)
37,6
Толщина шайбы (мм)
1,75
Внутренний диаметр (мм)
19
19
Внешний диаметр (мм)
37,6
37,6
Толщина шайбы (мм)
1,75
1,75
19091
шт
28
руб.
1 шт
Шайба стопорная 24 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
24
Внешний диаметр (мм)
44,6
Толщина шайбы (мм)
2
Внутренний диаметр (мм)
24
24
Внешний диаметр (мм)
44,6
44,6
Толщина шайбы (мм)
2
2
41
руб.
1 шт
Шайба стопорная 30 мм быстросъемная DIN 6799, сталь без покрытия
Внутренний диаметр (мм)
30
Внешний диаметр (мм)
—
Толщина шайбы (мм)
—
Внутренний диаметр (мм)
30
30
Внешний диаметр (мм)
—
—
Толщина шайбы (мм)
—
—
74
руб.
1 шт
Шайба стопорная быстросъемная внешняя DIN 6799 применяется с целью удержания насаженных на вал компонентов (подшипников, втулок, шестеренок и т.д.) от их смещения с монтажного места. Она проталкивается в канавку и надежно удерживается в ней за счет пружинящих свойств и специальной формы. При необходимости легко демонтируется с помощью обычной плоской отвертки. Кольцо упорное наружное изготовлено из качественной пружинной стали и способно противостоять большим осевым нагрузкам.
Преимущества
- Быстросъемная конструкция для удобного монтажа и демонтажа.
- Надежное крепление благодаря плотному трехточечному прилеганию к валу.
- Способность выдерживать большие осевые и вибрационные нагрузки.
- Универсальность использования в различных отраслях, включая машиностроение, автомобилестроение и бытовую технику.
Рекомендации по применению
Перед использованием упорной шайбы подшипника рекомендуется обратить внимание на следующие аспекты:
- Внутренний диаметр Е-кольца должен соответствовать диаметру вала, что обеспечит плотное прилегание, исключит соскальзывание и предотвратит деформацию.
- Конструкция узла должна обеспечивать легкий доступ и достаточно места для установки с учетом широкого поля Е-фиксатора и радиального способа монтажа.
Аналог DIN 6799:
- ГОСТ 11648-75
Размеры
| Диаметр паза вала | Наружный диаметр шайбы, d3 | Толщина, S | Диаметр вала, d1 | Ширина паза вала, m | Минимальный выступ, n |
| 0,8 | 2,25 | 0,2 | 1-1,4 | 0,24 | 0,4 |
| 1,2 | 3,25 | 0,3 | 1,4-2 | 0,34 | 0,6 |
| 1,5 | 4,25 | 0,4 | 2-2,5 | 0,44 | 0,8 |
| 1,9 | 4,8 | 0,5 | 2,5-3 | 0,54 | 1 |
| 2,3 | 6,3 | 0,6 | 3-4 | 0,64 | 1 |
| 3,2 | 7,3 | 0,6 | 4-5 | 0,64 | 1 |
| 4 | 9,3 | 0,7 | 5-7 | 0,74 | 1,2 |
| 5 | 11,3 | 0,7 | 6-8 | 0,74 | 1,2 |
| 6 | 12,3 | 0,7 | 7-9 | 0,74 | 1,2 |
| 7 | 14,3 | 0,9 | 8-11 | 0,94 | 1,5 |
| 8 | 16,3 | 1 | 9-12 | 1,05 | 1,8 |
| 9 | 18,8 | 1,1 | 10-14 | 1,15 | 2 |
| 10 | 20,4 | 1,2 | 11-15 | 1,25 | 2 |
| 12 | 23,4 | 1,3 | 13-18 | 1,35 | 2,5 |
| 15 | 29,4 | 1,5 | 16-24 | 1,55 | 3 |
| 19 | 37,6 | 1,75 | 20-31 | 1,8 | 3,5 |
| 24 | 44,6 | 2 | 25-38 | 2,05 | 4 |
все размеры указаны в мм
Характеристики
-
Тип шайбыСтопорная
-
DIN6799
-
Единицы измеренияшт
-
МатериалСталь
-
Название на упаковке (ориг. название)Retaining rings for shafts
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
