Шпонка призматическая DIN 6885, форма B

Шпонка призматическая DIN 6885, форма В (прямоугольные торцы) – крепежная деталь машин и механизмов, позволяющая создать неподвижное или скользящее соединение между ступицей и валом. Она препятствует их проворачиванию друг относительно друга в момент передачи вращающего усилия. Шпонка с плоскими концами изготовлена из конструкционной стали С45К – достаточно твердой, чтобы сопротивляется смятию на боковых поверхностях, но при этом достаточно вязкой, чтобы не сломаться при пиковых нагрузках.

Конструктивные особенности и монтаж

• Рабочие поверхности: Нагрузку воспринимают боковые грани шпонки, которые плотно соприкасаются со стенками шпоночного паза.
• Посадка: В шпоночный паз вала прямоугольная шпонка устанавливается с натягом (обеспечивая жесткую фиксацию), а в паз ступицы – с зазором (скользящая или напряженная посадка).
• Особенность формы B: Плоские торцы прямоугольного сечения, без отверстий для винтов – оптимальный выбор для большинства стандартных посадочных мест.

Сферы применения

Шпонки DIN 6885 (форма B) являются стандартом для тяжелого и точного машиностроения. Они применяются:

• В редукторах и коробках передач: для фиксации зубчатых колес на валах.
• В автомобилестроении: в узлах трансмиссии, рулевого управления и навесного оборудования.
• В станкостроении: на шпинделях, валах подачи и приводах.
• В промышленном оборудовании: в насосах, вентиляторах, конвейерных системах, прессах и дробилках.

Преимущества

• Высокая надежность фиксации.
• Небольшая глубина врезания в сопрягаемые элементы.
• Быстрота и простота сборки/разборки соединения.
• В случае излома не повреждает другие детали.
• Низкая стоимость.

• ГОСТ 23360-78, исполнение 2

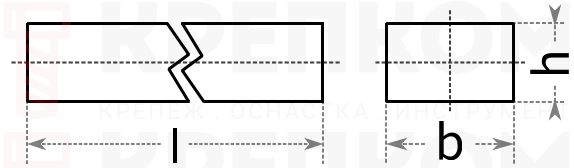

Размеры

все размеры указаны в мм

Характеристики

• DIN
  6885
• ГОСТ
  23360-78
• ISO
  2491
• Единицы измерения
  шт
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Parallel keys, form B = straight-ended
